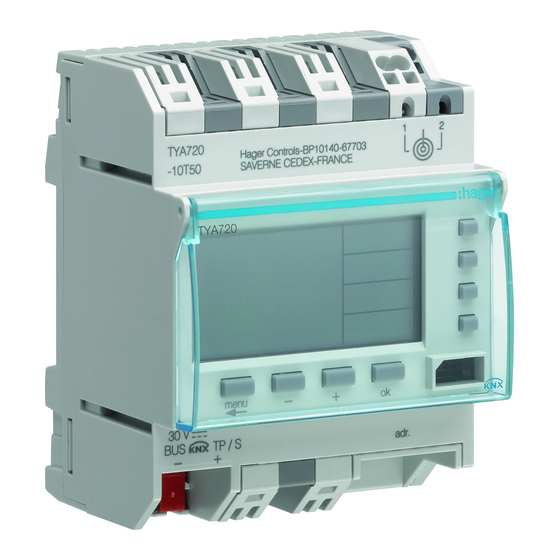

hager TYA720 Applikationsbeschreibung
Jahresschaltuhr 4-kanal knx
Verwandte Anleitungen für hager TYA720
Inhaltszusammenfassung für hager TYA720
- Seite 1 Applikationsbeschreibung Jahresschaltuhr 4-Kanal KNX Elektrische/mechanische Daten: siehe bedienungsanleitung des produkts TP-Produkt Bestellnummer Produkt-bezeichnung Applikationsprogramm Funkprodukt Jahresschaltuhr 4-Kanal TYA720 STYA720 TYA720 6LE002395A...
-
Seite 2: Inhaltsverzeichnis
Datum und Uhrzeit zum Bus senden ..................... 22 3.3.2 Datum und Uhrzeit vom Bus empfangen ..................23 Kommunikationsobjekte .......................... 24 3.4.1 Datum und Uhrzeit ......................... 27 3.4.2 Kanal funktion ..........................28 3.4.3 Logik Block............................. 39 SPEZIFIKATIONEN ..........................41 TYA720 6LE002395A... -
Seite 3: Präsentation
ETS-Kompatibilität Die Applikationsprogramme sind für ETS4 und ETS5 kompatibel. Sie können auf unserer Webseite unter der Bestellnummer heruntergeladen werden. Version ETS Dateierweiterung der kompatiblen Dateien ETS4 (V4.1.8 oder höher) *.knxprod ETS5 *.knxprod 1.2.2 Applikationsbezeichnung Applikation Bestellnummer STYA720 TYA720 TYA720 6LE002395A... -
Seite 4: Allgemein Beschreibung
2. Allgemein Beschreibung 2.1 Installation des Geräts 2.1.1 Übersichts Darstellung Last Dimmer KNX TYA720 Schalten - Rollladen/Jalousie Rollladen/Jalousie Heizung Local Server TCP/IP Touchscreen Touchpad Smartphone TYA720 6LE002395A... -
Seite 5: Beschreibung Des Geräts
Leuchttaster betätigen (siehe Kapitel 2.1.2 für die Lokalisierung des Tasters). Leuchte ein = Bus angeschlossen und bereit zur physikalischen Adressierung. Der Programmiermodus ist aktiviert bis die physikalische Adresse von der ETS übertragen wird. Durch erneutes Betätigen des Tasters wird der Programmiermodus verlassen. TYA720 6LE002395A... -
Seite 6: Funktionsmodule Der Applikation
Die Logikfunktion ermöglicht die Steuerung eines Ausgangs in Abhängigkeit vom Ergebnis einer logischen Verknüpfung. Das Ergebnis des Vorgangs wird im Format 1 Bit oder 1 Byte an den KNX Bus gesendet. Pro Gerät sind 4 logische Logik Blöcke mit bis zu 4 Eingängen verfügbar TYA720 6LE002395A... - Seite 7 Logik Block 1 Objekt I… IV Logik Block 1 …4 Byte Logik Block 2 Objekt I … IV Logik Block 3 Objekt I… IV Logik Block 4 Objekt I… IV Die Zeitprogrammierung der Schaltuhr erfolgt direkt am Produkt. TYA720 6LE002395A...
-
Seite 8: Programmierung Durch Ets
- Um einen Befehl EIN zu senden, wird ein Telegramm mit einem logischen Wert 1 ausgegeben Diese Funktionsweise ist für alle 4 Kanäle identisch. Die Zufallsfunktion Kanal A ermöglicht das zeitverzögerte Auslösen. Weitere Informationen entnehmen Sie bitte Kapitel 3.1.9 * Defaultwert TYA720 6LE002395A... -
Seite 9: Zwangssteuerung
- Wenn das Objekt Zwangssteuerung Kanal A AUS den Wert 0 empfängt, befindet sich Kanal A AUS nicht in Zwangssteuerung. - Wenn das Objekt Zwangssteuerung Kanal A AUS den Wert 1 empfängt, befindet sich Kanal A AUS in Zwangssteuerung Aus. * Defaultwert TYA720 6LE002395A... -
Seite 10: Ganzahl 1 Byte (0-255)
- Der Wert des Objekts Ganzzahl 1 Bit Kanal A EIN wird von der Schaltuhr an den Bus gesendet, wenn der Kanal auf EIN steht. Der Wert von Objekt und Parameter hat die gleiche Priorität und wird entsprechend des Programms der Schaltuhr oder auf manuellen Befehl gesendet. * Defaultwert TYA720 6LE002395A... -
Seite 11: Ganzahl 2 Byte (0-65535)
- Der Wert des Objekts Ganze Zahl 2 Byte Kanal A EIN wird von der Schaltuhr an den Bus gesendet, wenn der Kanal auf EIN steht. Der Wert von Objekt und Parameter hat die gleiche Priorität und wird entsprechend des Programms der Schaltuhr oder auf manuellen Befehl gesendet. * Defaultwert TYA720 6LE002395A... -
Seite 12: Gleitkommazahl 2 Byte (-671088,64 - 670760,96)
- Der Wert des Objekts Gleitkommazahl 2 Byte Kanal A EIN wird von der Schaltuhr an den Bus gesendet, wenn der Kanal auf EIN steht. Der Wert von Objekt und Parameter hat die gleiche Priorität und wird entsprechend des Programms der Schaltuhr oder auf manuellen Befehl gesendet. * Defaultwert TYA720 6LE002395A... -
Seite 13: Szene 1-64
- Der Wert des Objekts Szene Kanal A EIN wird von der Schaltuhr an den Bus gesendet, wenn der Kanal auf AUS steht. Der Wert von Objekt und Parameter hat die gleiche Priorität und wird entsprechend des Programms der Schaltuhr oder auf manuellen Befehl gesendet. * Defaultwert TYA720 6LE002395A... -
Seite 14: Heizung, Klima Und Lüftung
- Der Wert des Objekts Heizung, Kühlung, Lüftung Kanal A EIN wird von der Schaltuhr an den Bus gesendet, wenn der Kanal auf EIN steht. Der Wert von Objekt und Parameter hat die gleiche Priorität und wird entsprechend des Programms der Schaltuhr oder auf manuellen Befehl gesendet. * Defaultwert TYA720 6LE002395A... -
Seite 15: Prozent (0-100%)
- Der Wert des Objekts Prozent Kanal A EIN wird von der Schaltuhr an den Bus gesendet, wenn der Kanal auf EIN steht. Der Wert von Objekt und Parameter hat die gleiche Priorität und wird entsprechend des Programms der Schaltuhr oder auf manuellen Befehl gesendet. * Defaultwert TYA720 6LE002395A... -
Seite 16: Zufallsfunktion
Kanal A (min) Einschaltverzögerung oder Mehrmals Schalten angewendete Dauer bestimmt. Dieser Parameter ist nur sichtbar, wenn der Parameter Zufallsfunktion Kanal A den folgenden Wert hat: Einschaltverzögerung oder Mehrmals Schalten. Diese Funktionsweise ist für alle 4 Kanäle identisch. * Defaultwert TYA720 6LE002395A... - Seite 17 Dauer zwischen der kürzesten und der längsten Verzögerungsdauer. Das letzte Umschalten auf AUS wird jedoch stets ohne Verzögerung ausgeführt. Beispiel: Programmierung des Zeitraums (ON-7:00 / OFF-20:00) Mehrmals Schalten Ohne Mehrmals Schalten 07:00 12:00 20:00 07:00 12:00 20:00 * Defaultwert TYA720 6LE002395A...
-
Seite 18: Logik Block
Das Verhalten wird durch die nachstehenden Parameter bestimmt Die Beschreibung der Parameter erfolgt für den Logik Block 1 Die Parameter und die Objekte sind für die Logikblöcke 2, 3 und 4 identisch; Es werden lediglich die Begriffe angepasst. * Defaultwert TYA720 6LE002395A... - Seite 19 Kommunikationsobjekte und Parameterregister Logik Block 1 sind ausgeblendet Kommunikationsobjekte und Parameterregister Logik Block 1 sind Aktiv eingeblendet Die Parameter und die Objekte sind für die Logikblöcke 2, 3 und 4 identisch; Es werden lediglich die Begriffe angepasst. * Defaultwert TYA720 6LE002395A...
- Seite 20 104 - Logik Block 2 bit - Senden (1 Bit – 1.001 DPT_Switch) 114 - Logik Block 3 bit - Senden (1 Bit – 1.001 DPT_Switch) 120 - Logik Block 4 bit - Senden (1 Bit – 1.001 DPT_Switch) * Defaultwert TYA720 6LE002395A...
- Seite 21 Logikfunktionen, die die Eingangs- und Ausgangswerte betreffen. Aktiv Parameter Beschreibung Wert Eingabewert 1…4 Die Eingangswerte werden nicht umgekehrt. Nein* invertiert Die Eingangswerte werden umgekehrt. Parameter Beschreibung Wert Ausgabewert invertiert Der Ausgangswert wird nicht umgekehrt. Nein* Der Ausgangswert wird umgekehrt. * Defaultwert TYA720 6LE002395A...
-
Seite 22: Zeit Einstellungen
Alle 12 Stunden Um 00:00 Uhr Um 00:02 Uhr Bei Sommer-Winterzeitumstellung Jede Stunde und Sommer-Winterzeitumstellung Alle 6 Stunden und Sommer-Winterzeitumstellung Alle 12 Stunden und Sommer-Winterzeitumstellung Um 00:00 Uhr und bei Sommer-Winterzeitumstellung Um 00:02 Uhr und bei Sommer- Winterzeitumstellung* * Defaultwert TYA720 6LE002395A... -
Seite 23: Datum Und Uhrzeit Vom Bus Empfangen
Durch die Aktivierung dieser Funktion können die Objekte Datum und Uhrzeit zum Empfang durch den KNX Bus angezeigt werden. Kommunikationsobjekte: 0 - Datum – Empfang-Senden (3 bytes – 11.001 DPT_Date) 1 - Uhrzeit – Empfang-Senden (3 bytes – 10.001 DPT_Time of day) * Defaultwert TYA720 6LE002395A... -
Seite 24: Kommunikationsobjekte
1 bit Ganzzahl 1 Byte Kanal A Aus Empfang 1 byte Ganzzahl 1 Byte Kanal A Ein Empfang 1 byte Ganzzahl 1 Byte Kanal B Aus Empfang 1 byte Ganzzahl 1 Byte Kanal B Ein Empfang 1 byte TYA720 6LE002395A... - Seite 25 Logik Block 1 Bit Senden 1 bit Ü Logik Block 1 Byte Senden 1 byte Ü Logik Block 2 Objekt I Empfang 1 bit Logik Block 2 Objekt II Empfang 1 bit Logik Block 2 Objekt III Empfang 1 bit TYA720 6LE002395A...
- Seite 26 Empfang 1 byte Prozent Kanal B Ein Empfang 1 byte Prozent Kanal C Aus Empfang 1 byte Prozent Kanal C Ein Empfang 1 byte Prozent Kanal D Aus Empfang 1 byte Prozent Kanal D Ein Empfang 1 byte TYA720 6LE002395A...
-
Seite 27: Datum Und Uhrzeit
Dieses Objekt ermöglicht, eine Anfrage zu Datum und Uhrzeit von einer externen Vorrichtung zu empfangen. Objektwert: - Wenn das Objekt den Wert 1 empfängt, werden Datum und Uhrzeit an den KNX Bus gesendet. Weiterführende Informationen, siehe: Zeit Einstellungen TYA720 6LE002395A... -
Seite 28: Kanal Funktion
- Um einen Befehl AUS zu senden, wird ein Telegramm mit einem logischen Wert 0 ausgegeben. - Um einen Befehl EIN zu senden, wird ein Telegramm mit einem logischen Wert 1 ausgegeben. Diese Funktionsweise ist für alle 4 Kanäle identisch. Weiterführende Informationen, siehe: Schalten TYA720 6LE002395A... - Seite 29 Kanal auf AUS steht. - Der für Kanal A EIN eingestellte Wert wird von der Schaltuhr an den Bus gesendet, wenn der Kanal auf EIN steht. Diese Funktionsweise ist für alle 4 Kanäle identisch. Weiterführende Informationen, siehe: Ganzahl 1 Byte (0-255) TYA720 6LE002395A...
- Seite 30 - Der für Kanal A EIN eingestellte Wert wird von der Schaltuhr an den Bus gesendet, wenn der Kanal auf EIN steht. Diese Funktionsweise ist für alle 4 Kanäle identisch. Gleitkommazahl 2 Byte (-671088,64 – 670760,96) Weiterführende Informationen, siehe: TYA720 6LE002395A...
- Seite 31 Mit dem Objekt kann je nach Programm der Schaltuhr ein Prozentwert zur Steuerung von Rolladen, Jalousie oder Dimmer gesendet werden. Objektwert: 0 (0%) 255 (100%) Diese Funktionsweise ist für alle 4 Kanäle identisch. Weiterführende Informationen, siehe: Prozent (0-100%) TYA720 6LE002395A...
- Seite 32 - Wenn das Objekt Zwangssteuerung Kanal A EIN den Wert 1 empfängt, befindet sich Kanal A EIN in Zwangssteuerung. Der Wert von Objekt und Parameter hat die gleiche Priorität und wird entsprechend des Programms der Schaltuhr oder auf manuellen Befehl gesendet. Diese Funktionsweise ist für alle 4 Kanäle identisch. Weiterführende Informationen, siehe: Zwangssteuerung TYA720 6LE002395A...
- Seite 33 Objektwert: 0 bis 255 Der Wert von Objekt und Parameter hat die gleiche Priorität und wird entsprechend des Programms der Schaltuhr oder auf manuellen Befehl gesendet. Diese Funktionsweise ist für alle 4 Kanäle identisch. Weiterführende Informationen, siehe: Ganzahl 1 Byte (0-255) TYA720 6LE002395A...
- Seite 34 Objektwert: 0 bis 65535 Der Wert von Objekt und Parameter hat die gleiche Priorität und wird entsprechend des Programms der Schaltuhr oder auf manuellen Befehl gesendet. Diese Funktionsweise ist für alle 4 Kanäle identisch. Weiterführende Informationen, siehe: Ganzahl 2 Byte (0-65535) TYA720 6LE002395A...
- Seite 35 Der Wert von Objekt und Parameter hat die gleiche Priorität und wird entsprechend des Programms der Schaltuhr oder auf manuellen Befehl gesendet. Diese Funktionsweise ist für alle 4 Kanäle identisch. Gleitkommazahl 2 Byte (-671088,64 – 670760,96) Weiterführende Informationen, siehe: TYA720 6LE002395A...
- Seite 36 Szenennummern von 0 (Szene 1) bis 63 (Szene 64). Der Wert von Objekt und Parameter hat die gleiche Priorität und wird entsprechend des Programms der Schaltuhr oder auf manuellen Befehl gesendet. Diese Funktionsweise ist für alle 4 Kanäle identisch. Weiterführende Informationen, siehe: Szene 1-64 TYA720 6LE002395A...
- Seite 37 Frostschutz Der Wert von Objekt und Parameter hat die gleiche Priorität und wird entsprechend des Programms der Schaltuhr oder auf manuellen Befehl gesendet. Diese Funktionsweise ist für alle 4 Kanäle identisch. Weiterführende Informationen, siehe: Heizung, Klima und Lüftung TYA720 6LE002395A...
- Seite 38 0 (0%) 255 (100%) Der Wert von Objekt und Parameter hat die gleiche Priorität und wird entsprechend des Programms der Schaltuhr oder auf manuellen Befehl gesendet. Diese Funktionsweise ist für alle 4 Kanäle identisch. Weiterführende Informationen, siehe: Prozent (0-100%) TYA720 6LE002395A...
-
Seite 39: Logik Block
Logik Block 2 Bit Senden K, Ü Siehe Objekt Nr 96. Logik Block 1 Name Funktion des Objekts Datentyp Flags 1 byte – 5.010 Bloc logique 2 octet Senden K, Ü DPT_Counter_Pulses Siehe Objekt Nr 98. Logik Block 1 TYA720 6LE002395A... - Seite 40 Logik Block 4 Bit Senden K, Ü Siehe Objekt Nr 96. Logik Block 1 Name Funktion des Objekts Datentyp Flags 1 byte – 5.010 Logik Block 4 Byte Senden K, Ü DPT_Counter_Pulses Siehe Objekt Nr 98. Logik Block 1 TYA720 6LE002395A...
-
Seite 41: Spezifikationen
4. Spezifikationen TYA720 6LE002395A... - Seite 42 TYA720 6LE002395A...
