Anschluß des Druckschlauches
Der mitgelieferte Druckschlauch ist für einen Druck von max. 40
bar bei Raumtemperatur ausgelegt. Er ist 2 m lang und kann direkt
zur Sauerstoffflasche oder einem anderen Sauerstoffanschluss mit
Druckminderer gelegt werden (kleinstzulässiger Biegeradius
80 mm).

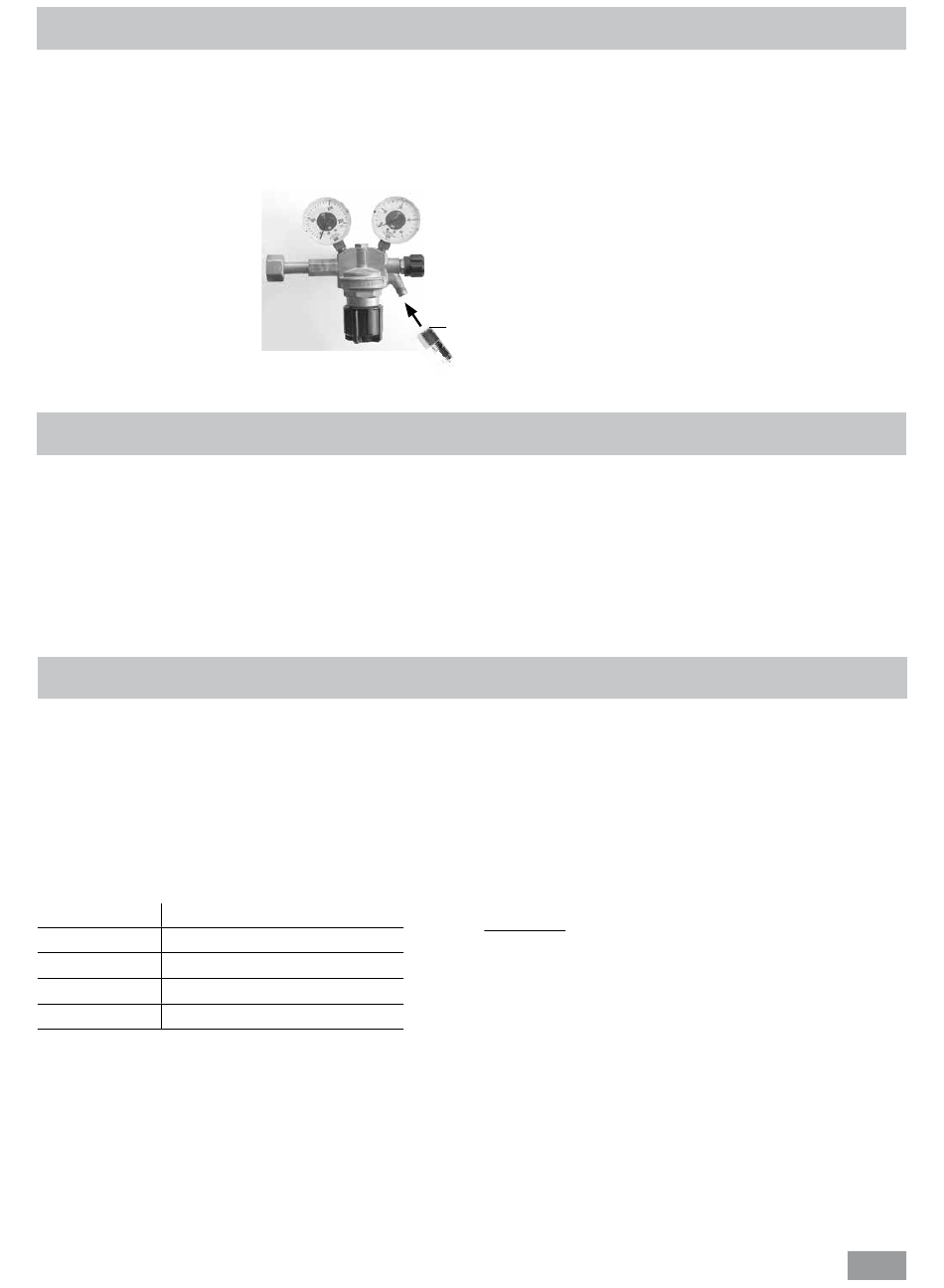

Am Reduzierventil C 29 (Zube-
hör) der Sauerstoff- flasche be-
findet sich ein R1/4 Zoll-Gewinde
(SW 17) zum Anschluss des
Druckschlauches.
Für amerikanische Druckminde-
rer ist dem Druckschlauch ein
entsprechender Adapter beige-
legt.
Der erforderliche Fülldruck -üblich sind 30 bar- wird am Druck-
reduzierventil der Sauerstoffflasche eingestellt. Der eingestellte
Druck ist auch am Manometer (11) ablesbar.
Der in der Sauerstofffüllstation eingebaute Kolben kompl. (2) ver-
hindert ein ungewolltes Ausströmen von Sauerstoff.
Nach Arbeitsende sollte das Hauptventil der Sauerstoff-
versorgung geschlossen werden.
Die Sauerstofffüllstation C 248 arbeitet wartungsfrei. Sie unterliegt
lediglich der natürlichen Alterung der Bauteile und deren statisti-
scher Ausfallrate.
Bei Ersatzteilbestellungen geben Sie bitte die Fabrikationsnummer,
den Gerätetyp sowie die Positiosnummer und die Bezeichnung des
Ersatzteiles an.
Bitte senden Sie nur Geräte zur Reparatur ein, die gereinigt und
frei von gesundheitsgefährdenden Stoffen sind. Reinigen Sie
IKA -Geräte nur mit von IKA
®
Verwenden Sie zum Reinigen von:
Farbstoffen Isopropanol
Baustoffen Tensidhaltiges Wasser/Isopropanol
Kosmetika Tensidhaltiges Wasser/Isopropanol
Nahrungsmittel Tensidhaltiges Wasser
Brennstoffen Tensidhaltiges Wasser
• Bei nicht genannten Stoffen fragen Sie bitte bei IKA
• Tragen Sie zum Reinigen der Geräte Schutzhandschuhe.
• Elektrische Geräte dürfen zu Reinigungszwecken nicht in das
Reinigungsmittel gelegt werden.
• Bevor eine andere als die vom Hersteller empfohlene Reini-
gungs- oder Dekontaminierungsmethode angewandt wird,
hat sich der Benutzer beim Hersteller zu vergewissern, daß
die vorgesehene Methode das Gerät nicht zerstört.

Installation

C 29

Inbetriebnahme

Wartung und Reinigung

freigegebenen Reinigungsmittel.
®
®
Aufschlußgefäße
Die IKA -Aufschlußgefäße C 5010 tragen am Boden, bzw. auf
®
der Überwurfmutter des Aufschlußgefäßunterteiles eine Kenn-
zeichnung, aus der u. a. das Fabrikationsjahr und die Fabrikations-
nummer hervorgeht.
(SW 17)
Das Aufschlußgefäß wird auf die gekennzeichnete Position ge-
stellt.
Zum Befüllen des Aufschlußgefäßes wird der Kipphebel nach un-
ten geschwenkt. Am Manometer kann das Ansteigen des Druckes
(ca. 2 bar) beobachtet werden.
Die Füllzeit soll nicht unter 30 sec. liegen.
Eine Abnutzung bei häufigem Gebrauch ist an den O-Ringen des
Kolben kompl. (2) zu erwarten. Der Befüllkopf (3) ist angeschraubt
und kann nach dem Lösen des Druckschlauches abgeschraubt
werden. Die besonders stark beanspruchte Dichtscheibe (3007)
kann ohne Demontage des Druckschlauches ausgetauscht wer-
den. Ziehen Sie mit einem geeigneten Werkzeug (Pinzette) die
Dichtscheibe (3007) herunter. Legen Sie die neue Dichtscheibe in
die Vertiefung des Aufschlussgefäßes. Stellen Sie das Aufschluss-
gefäß unter den Befüllkopf (3) und befüllen Sie das Aufschlussge-
fäß. Die Dichtscheibe bleibt am Kolben kompl. (2) zurück.
Reparaturfall
Im Reparaturfall muss das Gerät gereinigt und frei von ge-
sundheitsgefährdenden Stoffen sein.
Verwenden Sie hierzu den Download-Ausdruck des Formulares
„Unbedenklichkeitsbescheinigung" auf der IKA
www.ika.com.
Senden Sie das Gerät in der Originalverpackung zurück. Lagerver-
nach.
packungen sind für den Rückversand nicht ausreichend. Verwen-
den Sie zusätzlich eine geeignete Transportverpackung.
