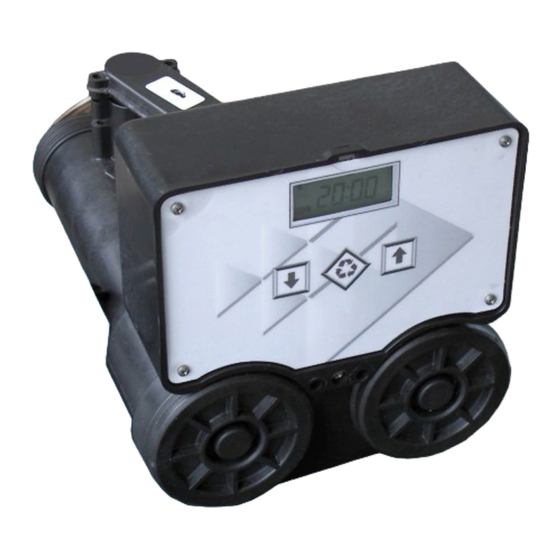

Pentair SIATA V132 Einrichtungshandbuch

Steuerventil
Vorschau ausblenden Andere Handbücher für SIATA V132:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
SIATA V132
SFE-EV VIRIDION
EINRICHTUNGS-
HANDBUCH
WASSERAUFBEREITUNG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pentair SIATA V132

Inhaltszusammenfassung für Pentair SIATA V132

  • Seite 1 SIATA V132 SFE-EV VIRIDION EINRICHTUNGS- HANDBUCH WASSERAUFBEREITUNG...

  • Seite 2: Inhaltsverzeichnis

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Inhaltsverzeichnis Inhaltsverzeichnis Allgemeines ..........7 1.1.
  • Seite 3 Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Inhaltsverzeichnis Systemdimensionierung ....... . . 26 4.1.
  • Seite 4 Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Inhaltsverzeichnis Programmierung ........47 6.1.
  • Seite 5 Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Inhaltsverzeichnis Wartung ..........74 9.1.
  • Seite 6 Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Inhaltsverzeichnis DIESE SEITE WURDE ABSICHTLICH FREIGELASSEN 6 / 110 Ref. MKT-IM-009 / C - 13.07.2018...

  • Seite 7: Allgemeines

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Allgemeines Allgemeines 1.1. Dokumentationsumfang Die Dokumentation bietet die notwendigen Informationen für eine sachgerechte Nutzung des Produkts. Sie enthält Benutzerinformationen zur Gewährleistung effizienter Installations-, Betriebs- und Wartungsverfah- ren. Der Inhalt dieses Dokuments basiert auf den zum Zeitpunkt der Veröffentlichung verfügbaren Informationen.

  • Seite 8: Verwendete Abkürzungen

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Allgemeines 1.5. Verwendete Abkürzungen Assy................... Baugruppe (Assembly) BLFC ..................Ansaugrateregler (Brine Line Flow Controller) BV....................Soleventil (Brine Valve) DF....................Gleichstrom (Down Flow) DLFC ..................Abflussrateregler (Drain Line Flow Controller) Inj ....................Injektor QC....................Schnellverschluss (Quick Connect) Regen..................

  • Seite 9: Vorgehensweise Für Technischen Support

    • Fehlfunktionen durch falsche Konfiguration und/oder Dimensionierung. Pentair lehnt jede Haftung für Geräte ab, die vom Benutzer den Pentair-Produkten vor- oder nachgeschaltet angebracht wurden sowie für Verfahren/Produktionsprozesse, die um die Anlage herum und in Verbindung mit dieser installiert sind. Störungen, Ausfälle, direkte oder indirekte Schäden, die durch solche Geräte oder Prozesse entstehen, sind ebenfalls von der Garantie ausgeschlossen.

  • Seite 10: Scan & Service"-App

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Allgemeines 1.10. „Scan & Service“-App Die mobile Applikation „Scan & Service“ ist die perfekte Unterstützung für Wartungspersonal im Arbeitsalltag. Durch einfaches Einscannen eines Identifikationslabels (1) am Ventil mit einem Smartphone werden sofort alle aktualisierten Informationen zu dem Produkt abgerufen, wie: •...

  • Seite 11: Sicherheit

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Sicherheit Sicherheit 2.1. Erläuterung der Sicherheitspiktogramme Achtung Warnung Warnt vor einer geringfügigen Verletzungs- Warnt vor schwerwiegenden Verletzungsge- gefahr oder einer erheblichen Gefahr von fahren und Gesundheitsschäden. Sachschäden am Gerät oder der Umwelt. Gefahr Verpflichtung Warnt vor schwerwiegender Verletzungs- Anzuwendende Norm oder Maßnahme.

  • Seite 12: Gefahren

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Sicherheit 2.3. Gefahren Sämtliche in diesem Dokument enthaltenen Sicherheits- und Schutzanweisungen müssen beachtet werden, um Verletzungen oder bleibende Personenschäden sowie Sach- oder Umweltschäden zu vermeiden. Gleichzeitig müssen sämtliche weiteren gesetzlichen Bestimmungen, Unfall- und Umweltschutzmaßnahmen sowie sämtliche anerkannten technischen Bestimmungen hinsichtlich geeigneter und risikofreier Arbeitsver- fahren, die im jeweiligen Nutzungsland und -ort des Geräts gelten, beachtet werden.

  • Seite 13: Hygiene Und Desinfektion

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Sicherheit 2.4. Hygiene und Desinfektion 2.4.1. Hygienische Aspekte Vorbereitende Prüfungen und Lagerung • Überprüfen Sie die Unversehrtheit der Verpackung. Kontrollieren Sie, dass keine Beschädigungen oder Anzeichen für Kontakt mit Flüssigkeiten vorhanden sind, um eine externe Kontamination auszuschlie- ßen;...

  • Seite 14: Beschreibung

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Beschreibung Beschreibung 3.1. Ventilversionen 3.1.1. Doppelpiloten Der Druckverteilerpilot ist direkt auf dem V132 montiert, in diesem Fall ist das Zulaufwasser die Regelflüs- sigkeit und versorgt den Pilotenkreis vom oberen Sammler aus. Eine Steuerung mit einer eigenen Nocken- welle (der sogenannten Doppelpiloten-Nockenwelle) muss oben auf dem Ventil angebracht und mit den Anschlagstiften verbunden sein.

  • Seite 15: Technische Kenndaten

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Beschreibung 3.2. Technische Kenndaten Konstruktionsdaten/Eigenschaften Ventilkörper................Glasfaserverstärkter ABS Gummibauteile................. NBR Zertifizierung des Ventilmaterials ........... DM174, ACS, W270 Gewicht (Ventil mit Steuerung) ..........2,5 kg (max.) Empfohlener Betriebsdruck ............ 1,5–6 bar Hydrostatischer Testdruck ............22 bar Wassertemperatur ..............5–40 °C Umgebungstemperatur ............

  • Seite 16: Kenndaten Durchflussleistung

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Beschreibung 3.2.1. Kenndaten Durchflussleistung Die Grafik zeigt den durch das Ventil erzeugten Druckverlust bei unterschiedlichen Durchflussmengen. Hier- mit kann der maximale Ventildurchfluss in Abhängigkeit von den Systemeinstellungen (Eintrittsdruck etc.) bestimmt werden. Ebenfalls kann der Ventildruckabfall bei einem vorgegebenen Durchfluss und somit der Abfall des Systemdrucks im Vergleich zum Durchfluss bestimmt werden.

  • Seite 17: Umrisszeichnung

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Beschreibung 3.3. Umrisszeichnung Ref. MKT-IM-009 / C - 13.07.2018 17 / 110...

  • Seite 18: Beschreibung Und Position Der Bauteile

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Beschreibung 3.4. Beschreibung und Position der Bauteile 3.4.1. Ventil mit Doppelpiloten Langer Verteiler SFE-EV-VIRIDION-Steuerung Soleventil Injektor Mischvorrichtung LCD-Display Einlass Abwärts-Taste Regen.-Taste Auslass + Turbine Aufwärts-Taste Einlass Volumensensor Anschließen der Abflussleitung Doppelpiloten Behälteranschluss Elektronikplatine mit Reset-Taste Nockenwelle...

  • Seite 19: Ventil Mit Externen Piloten

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Beschreibung 3.4.2. Ventil mit externen Piloten Information Im Folgenden werden nur die vom Ventil mit Doppelpiloten abweichenden Bauteile beschrieben. Weitere Informationen siehe Kapitel 3.4.1. Ventil mit Doppelpiloten, Seite 18. Soleventil Nockenwelle Externe Piloten Kurzer Verteiler Externe Pilotenanschlüsse Ref.

  • Seite 20: Systemregenerationszyklus (Betrieb Mit 5 Zyklen)

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Beschreibung 3.5. Systemregenerationszyklus (Betrieb mit 5 Zyklen) Betrieb — Normaler Einsatz Unbehandeltes Wasser wird abwärts durch das Harzbett und anschließend aufwärts durch das Steigrohr geleitet. Die Härteionen verbinden sich mit dem Harz und werden aus dem Rohwasser entfernt, indem sie auf den Harzkügelchen gegen Natriumionen ausgetauscht werden.
  • Seite 21 Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Beschreibung BETRIEB NORMALER EINSATZ RÜCKSPÜLEN Auslass Einlass Auslass Einlass Abfluss Ventil Ventil C2 + C3 BESALZEN & LANGSAMSPÜLEN SCHNELLSPÜLEN Auslass Einlass Auslass Einlass Abfluss Abfluss Ventil Ventil Vom Solebe- hälter BETRIEB SOLENACHFÜLLEN NORMALER EINSATZ Auslass Einlass...
  • Seite 22 Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Beschreibung Darstellung Rückspüldurchfluss Darstellung Betriebsdurchfluss Einlass Auslass Einlass Auslass Abfluss Abfluss Darstellung Besalzen Darstellung Langsamspülen Einlass Auslass Einlass Auslass Abfluss Abfluss Darstellung Schnellspülen Darstellung Befüllen Auslass Auslass Einlass Einlass Abfluss Abfluss 22 / 110 Ref. MKT-IM-009 / C - 13.07.2018...

  • Seite 23: Am Ventil Verfügbare Optionen

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Beschreibung 3.6. Am Ventil verfügbare Optionen Rückspüldurchflussregler Der Rückspüldurchflussregler (1) befindet sich am unteren Teil des Ventils. Er ist durch Herausschrauben der Schutzabdeckung (2) erreichbar. Mit diesem Zubehör ausgestattete Ventile verfügen über ein Durchflussreglerset mit folgenden maximalen Fördermengen:...
  • Seite 24 Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Beschreibung Information Während eines Schnellspülzyklus gibt es keinen automatischen Bypass. Aber wenn die Mischvor- richtung angebracht wurde, verbindet sie den Ein- und Ausgang des Ventils miteinander. Daher ist es bei der Schnellspülphase mit Mischvorrichtung möglich, dass unbehandeltes Wasser den Auslass passiert.
  • Seite 25 Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Beschreibung Zusätzliche hydraulische Regler (Steuerungsreplik) Das Ventil kann zur Duplizierung der Position der hydraulischen Regler mit zwei Anschlusspaaren ausgestat- tet sein. Um das mit dieser Option gelieferte Ventil zu verwenden, entfernen Sie einfach die blauen Stecker unten am Ventil und schließen Sie ein flexibles 6-mm-Rohr an die Schnellanschlüsse an.

  • Seite 26: Systemdimensionierung

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Systemdimensionierung Systemdimensionierung 4.1. Empfehlungen 4.1.1. Injektor-/DLFC-/BLFC-Ventilkonfiguration Behälterdurchmes- Harzmenge DLFC Injektor DF Nr. Abfluss- [in] [l/h] [gpm] rateregler Braun Blau Blau Schwarz 1450 Schwarz 1450 4.2. Dimensionieren eines Enthärters (Einzelgerät) 4.2.1. Zu berücksichtigende Parameter Bei jeder Installation eines Enthärters ist es von Vorteil, eine vollständige Wasseranalyse vorliegen zu haben, um sicherzustellen, dass die Zusammensetzung des Zulaufwassers das Harzbett nicht beeinträchtigt.
  • Seite 27 Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Systemdimensionierung Die untenstehende Dimensionierungsmethode kann sowohl für Haushalts- als auch für industrielle Enthärter angewendet werden. Die Dimensionierung eines Enthärters muss auf bestimmten Parametern basieren: • Eingangswasserhärte; • Spitzendurchfluss und Nenndurchfluss; • Betriebsgeschwindigkeit; • Salzdosierung. Die Enthärtungs- und Regenerationsreaktionen werden von gewissen Bedingungen bestimmt. Damit diese Reaktionen stattfinden können, stellen Sie sicher, dass die Geschwindigkeit während der verschiedenen Pha-...

  • Seite 28: Bestimmen Der Erforderlichen Harzmenge

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Systemdimensionierung Rohrleitungsgröße (Innendurchmesser) Max. Durchflussrate [in] [mm] /h bei 3 m/s] 1,25 8,69 13,57 21,20 34,2 49,2 4.2.2. Bestimmen der erforderlichen Harzmenge Stellen Sie bei der Dimensionierung einer Enthärtungsanlage sicher, dass die Harzmenge im Behälter (Bett- volumen) ausreicht, so dass selbst bei Erreichen des Spitzendurchflusses die Geschwindigkeit immer noch zwischen den oben angegebenen, von der Härte abhängigen Werten liegt.

  • Seite 29: Harzaustauschkapazität Und Anlagenkapazität

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Systemdimensionierung 4.2.3. Harzaustauschkapazität und Anlagenkapazität Die Harzaustauschkapazität und die Anlagenkapazität sind zwei verschiedene Dinge, die nicht verwechselt werden dürfen. Die Harzaustauschkapazität entspricht der Menge von Ca und Mg , die je nach Harzart und Salzdosierung von 1 Liter Harz aufgenommen werden kann, während die Anlagenkapazität die Systemkapa- zität ist, welche von der Harzmenge und der Harzaustauschkapazität abhängt.
  • Seite 30 Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Systemdimensionierung Salzmenge Entsprechende Harzaustauschka- °f.m °dH.m [g/l pazität [g/l ] als CaCO [pro l [pro l Harz] Harz Harz Harz 58,5 5,85 3,27 62,7 6,27 66,9 6,69 3,74 3,97 75,3 7,53 4,21 Berechnen der Massenkapazität des Systems: mit: Kapazität...

  • Seite 31: Ventilkonfiguration

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Systemdimensionierung 4.2.4. Ventilkonfiguration Anhand von Harzmenge, Behältergröße und Harzkenndaten kann die erforderliche Ventilkonfiguration bestimmt werden. Die Harzkenndaten geben die Rückspülgeschwindigkeit sowie die Besalzungs- und Lang- samspülgeschwindigkeit an, die eingehalten werden müssen, um eine ordnungsgemäße Regeneration der Anlage zu gewährleisten.

  • Seite 32: Berechnen Der Zyklusdauer

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Systemdimensionierung 4.2.5. Berechnen der Zyklusdauer Nun sind die Harzmenge, die Behältergröße, die Kapazität des Enthärters und die Ventilkonfiguration bestimmt. Der nächste Schritt ist die Berechnung der Regenerationszyklusdauer, die von der Ventilanord- nung und erneut von den Harzkenndaten abhängt.

  • Seite 33: Solenachfüllzyklus

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Systemdimensionierung Berechnen der Besalzungsdauer: Ausgehend vom Besalzungsinjektordurchfluss bei Arbeitsdruck: mit: Besalzen Sole Absaugen : Besalzungsdauer [min] Besalzen : abzusaugende Solemenge [l], siehe Berechnung der Befülldauer Seite 32 Sole : Injektordurchfluss Besalzen [l/min] Absaugen Information Multiplizieren Sie die Salzmenge in kg mit 3, um eine Annäherung an die abzusaugende Solemenge zu erhalten.

  • Seite 34: Injektordurchflussraten (Schaubilder)

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Systemdimensionierung 4.4. Injektordurchflussraten (Schaubilder) Die folgenden Schaubilder zeigen die Injektordurchflussrate in Abhängigkeit des Eintrittsdrucks für die ver- schiedenen Injektorgrößen. Leistung blauer Injektor Leistung brauner Injektor Druck [bar] Druck [bar] Leistung roter Injektor Leistung schwarzer Injektor Druck [bar]...

  • Seite 35: Installation

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Installation Installation Verpflichtung Der Zugriff auf interne Bauteile des Systems zur Durchführung jeglicher technischer Arbeiten ist nicht qualifizierten Personen strengstens untersagt. Stellen Sie sicher, dass die Stromversorgung getrennt, die Wasserzufuhr geschlossen und das System drucklos ist, bevor die vordere Abdeckung für den Zugriff auf interne Bauteile geöffnet wird.
  • Seite 36 Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Installation Länge der Verbindungsrohre zwischen Ventil und unterer Düse Das Steigrohr (Verteiler) muss 12 bis 17 mm unterhalb der Oberkante des Behälters abgeschnitten werden. Entfernen Sie die scharfen Kanten (1 mm x 45°), um Beschädigungen der Dichtung bei der Installation zu ver- hindern.

  • Seite 37: Allgemein

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Installation 5.3.2. Allgemein • Verwenden Sie ausschließlich für die Wasserenthärtung vorgesehene Solesalze. Verwenden Sie kein Streu-, Block- oder Steinsalz; • stellen Sie eine aufrechte Position des Medienbehälters sicher. Drehen Sie den Behälter nicht auf die Seite oder kopfüber und lassen Sie ihn nicht fallen. Ein Umdrehen des Behälters kann ein Eindringen des Mediums in das Ventil oder ein Verstopfen des oberen Siebs zur Folge haben;...

  • Seite 38: Mechanik

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Installation 5.3.5. Mechanik • Verwenden Sie keine PTFE-Schmiermittel (Klempner-Band), wie z. B. Vaseline, Öle oder Schmiermittel auf Kohlenwasserstoffbasis. Verwenden Sie ausschließlich 100 % silikonbasierte Schmiermittel; • alle Kunststoffkomponenten müssen von Hand angezogen werden. Bei Anschlüssen, die keine O-Ring- Dichtung verwenden, kann PTFE (Klempner-Band) eingesetzt werden.

  • Seite 39: Blockdiagramm Und Konfigurationsbeispiel

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Installation 5.4. Blockdiagramm und Konfigurationsbeispiel Blockdiagramm Druckmesser Haupteingang Benutzerleitung Rückschlagventil zur Vermei- dung von Wasserschäden Filterkartusche Bypass Druckregler Zähler Empfohlene Optionen Mischvorrichtung Kann in das Ventil integriert Abflussleitung werden Soleleitung Ventil Solebehälter Harzbehälter Abfluss Konfigurationsbeispiel Ref. MKT-IM-009 / C - 13.07.2018...

  • Seite 40: Anschließen Des Ventils An Die Rohrleitung

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Installation 5.5. Anschließen des Ventils an die Rohrleitung Bei Nutzung von Gewindeanschlüssen müssen die Anschlüsse unter Verwendung von PTFE (Klempner-Band) auf den Gewinden von Hand angezogen werden. Bei Schweißanschlüssen (Metallanschlüsse) dürfen die Anschlüsse an das Ventil nicht während der Lötarbei- ten erfolgen.
  • Seite 41 Ventils beschädigt werden; • in jedem Fall jedoch können Fehler durch inkorrekte Installationen und/oder Leitungsanschlüsse zu einem Verlust der Garantie für die Pentair-Produkte führen; • in gleicher Weise ist die Verwendung von Schmiermittel* am Ventilgewinde nicht zulässig und führt zu einem Garantieverlust für Ventil und Behälter.

  • Seite 42: Elektrische Anschlüsse

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Installation 5.6. Elektrische Anschlüsse Mikroschalter Transformator Flaches Kabel K-10058 Viridion-Leitfähigkeits- sonden Anschlussplatte Anschlussplatte Salzsensor Salzsensor Reedkontakt Volumetrischer Volumensensor Hallsensor 42 / 110 Ref. MKT-IM-009 / C - 13.07.2018...

  • Seite 43: Bypass

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Installation 5.7. Bypass An allen Wasseraufbereitungssystemen muss ein Bypass-Ventilsystem installiert sein. Bypass-Ventile tren- nen den Enthärter vom Wassersystem und ermöglichen die Verwendung von nicht aufbereitetem Wasser. Service- oder routinemäßige Wartungsarbeiten können ebenfalls eine Umgehung des Systems erfordern.

  • Seite 44: Automatischer Bypass

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Installation 5.7.2. Automatischer Bypass Der dem Wasseraufbereitungssystem vorgelagert angebrachte automatische proportionale Bypass verleiht dem System die folgenden Funktionen: • Versorgung mit unbehandeltem Wasser während des Regenerationszyklus 4C. In diesem Zyklus leitet das Ventil während der Regeneration das Hartwasser nicht um;...

  • Seite 45: Anschließen Der Abflussleitung

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Installation 5.8. Anschließen der Abflussleitung Information Hier werden handelsübliche Praktiken beschrieben. Lokale Vorschriften können Änderungen der nachstehend aufgeführten Empfehlungen erfordern. Wenden Sie sich an die lokalen Behörden, bevor Sie ein System installieren. Achtung Den Schraubring an der Kunststoffhalterung nicht zu fest anziehen.

  • Seite 46: Anschließen Der Überlaufleitung

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Installation 5.9. Anschließen der Überlaufleitung Im Falle einer Fehlfunktion, eines Stromausfalls usw. leitet die Überlaufarmatur des Solebehälters das über- laufende Wasser zum Abfluss, um ein Auslaufen auf den Boden zu verhindern. Diese Armatur muss sich an der Seite des Kastens oder Solebehälters befinden.

  • Seite 47: Programmierung

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Programmierung Programmierung 6.1. Allgemeine Information Die SFE-EV-VIRIDION kann während der Langsam- und der Schnellspülphase eine deutliche Wassererspar- nis ermöglichen. Die Viridion-Funktion ist für den Benutzer absolut transparent, sie wird durch Anschluss des Sensors K-10058 automatisch aktiviert, es sind keine weiteren Einstellungen erforderlich.

  • Seite 48: Anzeige

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Programmierung Die Verwendung dieser Funktion im mengengesteuerten, sofortigen Regenerationsmodus ermöglicht keine Einsparung von Wasser und Sole, da die Regeneration nur durchgeführt wird, wenn das Harz zu 100 % erschöpft ist. 6.2. Anzeige Wochentage → 1: Montag;...

  • Seite 49: Passwort

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Programmierung 6.3. Passwort Verpflichtung Um auf die Betriebsparameter der Steuerung zugreifen zu können, muss ein vierstelliger Code ein- gegeben werden. Information Die werkseitig vergebenen Passwörter sind 0000 für das Grundmenü und 1111 für das fortgeschrit- tene und das erweiterte Menü.

  • Seite 50: Grundprogrammierung

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Programmierung 6.4.1. Grundprogrammierung Grundmenü aufrufen Drücken Sie kurz , um zum Grundmenü zu gelangen. Geben Sie das Passwort ein. → Siehe “Zugangspasswort”, Seite 49. Aktuelle Uhrzeit Stellen Sie die aktuelle Uhrzeit ein. Ändern Sie die Ziffer mit Drücken Sie...

  • Seite 51: Fortgeschrittene Programmierung

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Programmierung 6.4.2. Fortgeschrittene Programmierung Fortgeschrittenes Menü aufrufen Drücken Sie 5 Sekunden lang, um das fortgeschrittene Menü aufzurufen. Geben Sie das Passwort ein. → Siehe “Zugangspasswort”, Seite 49. Regenerationsmodus SH0: Zeitgesteuerte Regeneration an voreingestellten Tagen; SH1: Mengengesteuerte, zeitverzögerte Regeneration;...
  • Seite 52 Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Programmierung Variables Besalzen Information Wenn das variable Besalzen aktiviert ist, wird der Solebehälter vor der Regeneration zur Bereitstel- lung der Sole gefüllt. Information Alle 10 Regenerationszyklen führt die Steuerung die nächste Regeneration ohne Optimierung des Salzverbrauchs durch. Dies dient dem Erhalt der Effizienz des Harzbetts.
  • Seite 53 Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Programmierung Auslasswasserhärte Information Diese Option wird nur angezeigt, wenn SH (Regenerationsmodus) auf 1 oder 2 eingestellt ist. Verpflichtung Stellen Sie sicher, dass die Mischvorrichtung dem programmierten Wert entsprechend richtig ein- gestellt ist. Verpflichtung Verwenden Sie die gleiche Einheit wie für die Härte am Einlass.
  • Seite 54 Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Programmierung Harzmenge Information Die Harzmenge kann von 1 bis 999 Liter eingestellt werden. Stellen Sie die Harzmenge ein. Stellen Sie die Menge mit ein. Drücken Sie , um die Einstellung zu bestätigen und zum nächsten Parameter zu gelangen.
  • Seite 55 Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Programmierung Öffnungszeit des Soleventils Information Auf dem Display wird die Dauer (in Stunden) der Öffnung des Soleventils für die Bereitstellung der gesamten Solemenge angezeigt. Information Die Öffnungsdauer kann von 0 bis 24 Stunden eingestellt werden. Information...
  • Seite 56 Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Programmierung Dauer des dritten Regenerationszyklus Information Die Dauer des Regenerationszyklus kann von 0 (OFF – AUS) bis 99 Minuten eingestellt werden. Stellen Sie die Dauer des dritten Regenerationszyklus ein. Stellen Sie die Dauer mit ein. Drücken Sie , um die Einstellung zu bestätigen und zum nächsten...
  • Seite 57 Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Programmierung Dauer der Chlorzellensteuerung Information Die Dauer der Chlorzellensteuerung kann von 1 Minute bis 2C (Dauer des zweiten Regenerations- zyklus) eingestellt werden. Information Diese Option wird nur angezeigt, wenn CI (Chlorzellensteuerung) auf ON (EIN) gestellt ist.
  • Seite 58 Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Programmierung Freier Vorteiler für mengengesteuerten Sensor Information Der freie Vorteiler kann von 0.1 bis 99.9 eingestellt werden. Information Der freie Vorteiler ist standardmäßig auf 14 eingestellt (gilt für SIATA-Turbine mit nur einem Mag- net). Information Diese Option wird nur angezeigt, wenn FP (Vorteilermerker) auf 0 eingestellt ist.
  • Seite 59 Wenn dieser Befehl ausgeführt wird, unterliegt das Soleventil der uneingeschränkten Kontrolle des Benutzers/Installateurs. Warnung Pentair übernimmt keine Verantwortung für jegliche Schäden, die aus einer falschen Verwendung dieses Befehls durch den Nutzer/Installateur resultierenden. Drücken Sie , um das Soleventil zu öffnen.
  • Seite 60 Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Programmierung Zeitpunkt der Neuberechnung der aufbereitbaren Wassermenge Information Der Wert kann auf IMM (sofort) oder dIF (am Ende der nächsten Regeneration) eingestellt werden. Information Diese Option wird nur angezeigt, wenn SH (Regenerationsmodus) auf 1 oder 2 eingestellt ist.

  • Seite 61: Erweiterte Programmierung

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Programmierung 6.4.3. Erweiterte Programmierung Erweitertes Menü aufrufen Drücken Sie 5 Sekunden lang gleichzeitig , um das erweiterte Menü aufzurufen. Geben Sie das Passwort ein. → Siehe Zugangspasswort, Seite 49. Relais-Aktivierungsmodus Information Die oben auf dem Display angezeigte Zahl gibt das einzustellende Relais an.
  • Seite 62 Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Programmierung BLFC-Größe Information Der Wert kann auf 00 (gpm), 01 (L/min) oder 02 (benutzerdefiniert) eingestellt werden. Stellen Sie die Größe des Ansaugratereglers ein. Stellen Sie die Größe mit ein. Drücken Sie , um die Einstellung zu bestätigen und zum nächsten Parameter zu gelangen.
  • Seite 63 Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Programmierung Remote-Regenerationsstartverzögerung Information Dauer in Minuten des externen Signals an Eingang 15/16 der Klemmleiste, um eine Regeneration zu starten. Stellen Sie die Verzögerungszeit für den Remote-Regenerationsstart ein. Stellen Sie die Verzögerungszeit in Minuten mit ein. Drücken Sie , um die Einstellung zu bestätigen und zum nächsten...
  • Seite 64 Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Programmierung Ende der Programmierung Information Die Steuerung speichert die Änderungen und kehrt automatisch in den Betriebsmodus zurück. Ende der Programmierung und Speichern der Änderungen: 64 / 110 Ref. MKT-IM-009 / C - 13.07.2018...

  • Seite 65: Statistiken

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Programmierung 6.5. Statistiken Im Statistikmenü werden einige der Verlaufsdaten der Anlage angezeigt. Drücken Sie 5 Sekunden lang, um in dieses Menü zu gelangen. Drücken Sie , um zum nächsten Parameter im Statistikmenü zu gelangen. Information Die Anzeige des aufbereiteten Wassers läuft über das Display, so dass Mengen über 9999 Liter angezeigt werden können.

  • Seite 66: Zurücksetzen Der Statistiken

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Programmierung Daten Beschreibung Automatische Regeneration im mengengesteuerten Modus (SH:02) gestartet. Automatische Regeneration im mengengesteuerten Modus (SH:02) gestartet, da maximale Anzahl an Tagen für Zwangsregeneration erreicht wurde. A xx Automatische Regeneration im Intervallmodus (SH:03) gestartet. Automatische Regeneration im zeitgesteuerten Modus (SH:04) gestartet.

  • Seite 67: Zurücksetzen Der Steuerung

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Programmierung Information Die statistischen Daten werden auf 0 zurückgesetzt und auf dem Display blinkt für einige Sekunden die Meldung CLS. 6.6. Zurücksetzen der Steuerung 6.6.1. Zurücksetzen des EEPROM Um den EEPROM auf die Werkseinstellung zurückzusetzen, muss sich die Steuerung im Betriebszustand befinden (kein Regenerationszyklus läuft, Uhrzeit wird angezeigt).

  • Seite 68: Inbetriebnahme

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Inbetriebnahme Inbetriebnahme Information Dieses Kapitel gilt für Standard-Regenerationen. Wenn die aktuelle Regeneration keine Standard- Regeneration ist und Sie Hilfe benötigen, wenden Sie sich bitte an Ihren Händler. 7.1. Inbetriebsetzung Mit dem Bypass noch in Bypass-Position, schließen Sie die SFE-EV-VIRIDION-Steuerung an die Strom- quelle an.

  • Seite 69: Desinfizieren

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Inbetriebnahme 13. Wenn Zyklus 2C (Besalzen) gestartet wurde, kontrollieren Sie, dass die Sole tatsächlich vom Ventil abge- saugt wird und schalten Sie in den nächsten Zyklus. Wenn die Steuerung so programmiert ist, dass nach der Regeneration ein Befüllen stattfindet, schalten Sie zu Zyklus 5C (Befüllen) weiter und führen Sie die in den Schritten 9 bis 11 beschriebenen Maßnahmen durch.

  • Seite 70: Betrieb

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Betrieb Betrieb 8.1. Anzeigebeispiele • In Betrieb im zeitgesteuerten Modus: • In Betrieb im mengengesteuerten Modus: diese Anzeige wechselt mit der Anzeige des zeitgesteuerten Modus ab: • Während einer Regeneration: • Abwesenheitsmodus: • AL02, Leitfähigkeit-Auslesefehler: die Steuerung konnte während aller oder einiger Regenerationszyklen keine Leitfähigkeitswerte speichern:...

  • Seite 71: Empfehlungen

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Betrieb 8.2. Empfehlungen • Verwenden Sie ausschließlich Regenerationssalze zur Wasserenthärtung gemäß EN973; • für einen optimalen Systembetrieb wird die Verwendung reiner Salze ohne Verunreinigungen empfohlen (zum Beispiel Salz-Granulat); • verwenden Sie kein Streu-, Block- oder Steinsalz;...

  • Seite 72: Abwesenheitsfunktion

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Betrieb 8.6. Abwesenheitsfunktion Wenn Sie die SFE-EV-VIRIDION für den mengengesteuerten Modus programmieren, können Sie auch die „Abwesenheitsfunktion“ aktivieren. Diese Funktion versetzt das System nach einer voreingestellten Anzahl an Tagen ohne Wasserverbrauch, die sie im erweiterten Menü einstellen können, in den Ruhezustand (siehe Abwesenheitsfunktion, Seite 57).

  • Seite 73: Betrieb Während Eines Stromausfalls

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Betrieb Methode 2 Die Steuerung verfügt über einen Zähler, der bei jeder Regeneration eine Einheit zurückzählt. Sobald der Zäh- ler bei null angelangt ist, erscheint die Salzmangelanzeige auf dem Display (in drei Sprachen: Französisch, Deutsch und Englisch) und jegliche Regeneration wird zurückgestellt, bis die Salzmangelanzeige manuell deaktiviert wird.

  • Seite 74: Wartung

    Reinigung und Wartung müssen in regelmäßigen Intervallen erfolgen, um das ordnungsgemäße Funktionieren des gesamten Systems zu gewährleisten. Verpflichtung Die Wartung muss durch einen von Pentair zertifizierten Fachmann erfolgen, andernfalls verliert die Garantie ihre Gültigkeit. Gefahr Bei der Durchführung von jeglichen Wartungsarbeiten am Ventil darf kein hydraulischer Druck vor- handen sein.

  • Seite 75: Austauschen Der Batterie Der Steuerung

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Wartung 9.2.2. Austauschen der Batterie der Steuerung Vorgehen Information Die Batterie sollte jedes Jahr ausgetauscht werden. Schrauben Sie die Schrauben (1) mit einem Schraubendreher heraus. Entfernen Sie die hintere Blende (2). Schrauben Sie die Schraube (3) mit einem Schraubendreher heraus.

  • Seite 76: Anbringen Der Steuerung Am Ventil

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Wartung 9.2.3. Anbringen der Steuerung am Ventil Vorgehen Schrauben Sie die Schrauben (1) mit einem Schraubendreher heraus. Entfernen Sie die hintere Blende (2). Schrauben Sie die Schraube (3) mit einem Schraubendreher heraus. Entfernen Sie die Abdeckung (4) durch leichten Druck auf die Seiten, wie dargestellt.
  • Seite 77 Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Wartung Ref. MKT-IM-009 / C - 13.07.2018 77 / 110...

  • Seite 78: Austauschen Des Motors

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Wartung 9.2.4. Austauschen des Motors Vorgehen Schrauben Sie die Schrauben (1) mit einem Schraubendreher heraus. Entfernen Sie die hintere Blende (2). Schrauben Sie die Schraube (3) mit einem Schraubendreher heraus. Entfernen Sie die Abdeckung (4) durch leichten Druck auf die Seiten, wie dargestellt.
  • Seite 79 Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Wartung Ref. MKT-IM-009 / C - 13.07.2018 79 / 110...

  • Seite 80: Austausch Des Soleventils

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Wartung 9.2.6. Austausch des Soleventils Vorgehen Schrauben Sie die Schrauben (1) mit einem Schraubendreher heraus. Entfernen Sie die hintere Blende (2). Schrauben Sie die Schraube (3) mit einem Schraubendreher heraus. Entfernen Sie die Abdeckung (4) durch leichten Druck auf die Seiten, wie dargestellt.
  • Seite 81 Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Wartung Ref. MKT-IM-009 / C - 13.07.2018 81 / 110...

  • Seite 82: Reinigen Von Injektor Und Injektorsieb

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Wartung 9.2.7. Reinigen von Injektor und Injektorsieb Vorgehen Schrauben Sie die Schrauben (1) mit einem Schraubendreher heraus. Achtung Schrauben Sie die Schrauben langsam heraus, um ein Verklemmen von Material und Schrauben zu verhindern. Entfernen Sie den Sammler (2).
  • Seite 83 Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Wartung Ref. MKT-IM-009 / C - 13.07.2018 83 / 110...

  • Seite 84: Austauschen Der Doppelpiloten

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Wartung 9.2.8. ustauschen der Doppelpiloten Vorgehen Schrauben Sie die Schrauben (1) mit einem Schraubendreher heraus. Entfernen Sie die hintere Blende (2). Schrauben Sie die Schraube (3) mit einem Schraubendreher heraus. Entfernen Sie die Abdeckung (4) durch leichten Druck auf die Seiten, wie dargestellt.
  • Seite 85 Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Wartung Ref. MKT-IM-009 / C - 13.07.2018 85 / 110...

  • Seite 86: Austauschen Der Piloten (Anschlüsse F. Externe Steuerungen)

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Wartung 9.2.9. Austauschen der Piloten (Anschlüsse f. externe Steuerungen) Vorgehen Schrauben Sie die Schraube (5) mit einem Schraubendreher heraus. Entfernen Sie die Steuerung mit den Piloten (1) vom Ventilkörper (6). Schrauben Sie die Schrauben heraus und ersetzen Sie Schrauben, Muttern und Nutscheiben (3).
  • Seite 87 Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Wartung Ref. MKT-IM-009 / C - 13.07.2018 87 / 110...

  • Seite 88: Austauschen Von Inneren Kolben, Dichtungen Und Distanzringen

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Wartung 9.2.10. Austauschen von inneren Kolben, Dichtungen und Distanzringen 9.2.10.1 Zerlegen Information Die Vorgehensweise beim Zerlegen ist für Ein- und Auslasskolben identisch. Vorgehen Information Verwenden Sie zum Zerlegen der inneren Ventilteile Spezialwerkzeuge aus Satz 2238/05. Achtung...
  • Seite 89 Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Wartung Ref. MKT-IM-009 / C - 13.07.2018 89 / 110...
  • Seite 90 Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Wartung 9.2.10.2 Montage Information Die Vorgehensweise beim Zusammenbau ist für Ein- und Auslasskolben identisch. Vorgehen Information Verwenden Sie zum Zusammenbau der inneren Ventilteile Spezialwerkzeuge aus Satz 2238/05. Information Schmieren Sie folgende Teile vor dem Wiederzusammenbau mit Silikonfett (Cod. 8500):...
  • Seite 91 Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Wartung Ref. MKT-IM-009 / C - 13.07.2018 91 / 110...

  • Seite 92: Austauschen Des Abflussanschlusses

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Wartung 9.2.11. Austauschen des Abflussanschlusses Vorgehen Ziehen Sie die Zapfen zum Abflussrohr (3) ab. Drücken Sie die beiden Sperrstifte (1) heraus. Ziehen Sie den Abflussverteiler (2) ab und tauschen Sie ihn aus. Tauschen Sie alle O-Ringe aus und schmieren Sie sie mit Silikonfett (Cod. 8500).

  • Seite 93: Montieren Des Ventils Am Behälter

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Wartung 9.2.12. Montieren des Ventils am Behälter Vorgehen Schmieren Sie die Dichtungen mit zugelassenem Silikonfett. Schrauben Sie das Ventil (1) auf den Behälter (2), stellen Sie dabei sicher, dass die Gewinde nicht verkan- ten. Drehen Sie das Ventil (1) ohne Kraft aufzuwenden im Uhrzeigersinn, bis es arretiert.

  • Seite 94: Troubleshooting

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Troubleshooting Troubleshooting Problem Ursache Zurücksetzen und Wiederherstellen Doppelpilot-Ventil: Trennen Sie den Abflussschlauch ab, bevor Sie den Wasserzulauf schließen und prüfen Sie, ob aus diesem Schlauch Wasser austritt. Wenn ja, schließen Sie den Wasserzulauf und tauschen Sie die Doppelpilotenbau- guppe aus.
  • Seite 95 Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Troubleshooting Problem Ursache Zurücksetzen und Wiederherstellen Beschädigung an den inneren O-Rin- gen am Einlass (1) und (2) oder am Einlasskolben. Bauen Sie das Ventil aus und prüfen Sie diese Elemente Mögliche Undichtigkeit zwischen Ein- und visuell. Tauschen Sie sie aus, wenn Auslass oder zwischen Ventil und Behälter-...
  • Seite 96 Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Troubleshooting Problem Ursache Zurücksetzen und Wiederherstellen Wenn das auslaufende Wasser enthärtet ist, überprüfen Sie die Ausgangsseite des Ventils, insbesondere Auslasskolben, Dichtungen oder Distanzringe, auf Beschädigungen. Sind dort keine, prüfen Sie die Eingangsseite des Läuft während des Ventils auf Beschädigungen.
  • Seite 97 Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Troubleshooting Problem Ursache Zurücksetzen und Wiederherstellen Öffnen Sie das Steuerungsgehäuse und kont- Mikroschalterhalterung beschädigt. rollieren Sie die Unversehrtheit der Kunst- stoffteile, die den Mikroschalter halten. Prüfen Sie, ob die Nockenscheibe richtig mit Nockenscheibe nicht fixiert. dem Sicherungsring fixiert ist.

  • Seite 98: Alarmmeldungen

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Troubleshooting 10.1. Alarmmeldungen Unterdrückungssignal Es liegt ein Unterdrückungssignal vor. Auf dem Display erscheinen abwech- selnd diese Anzeige und die Betriebsanzeige. Jegliche anstehende Regenera- tion wird unterdrückt. Salzalarm Kein Salz mehr im Solebehälter. Befüllen Sie den Solebehälter mit Salz. Wenn ein Sensor vorhanden ist, aktiviert das Befüllen des Behälters sofort den Salz-...
  • Seite 99 Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Troubleshooting ErEE Fehler beim Auslesen der Parameter aus EEPROM. Diese Anzeige kann direkt beim Einschalten oder nach einem Hardware-Reset für einige Sekunden erscheinen. In diesem Fehlermodus kann die Steuerung die voreingestellten Parameter nicht lesen. Sie werden zurückgesetzt.

  • Seite 100: Ersatzteile

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Ersatzteile Ersatzteile 11.1. Ventilteilliste 100 / 110 Ref. MKT-IM-009 / C - 13.07.2018...
  • Seite 101 Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Ersatzteile Mindestbe- Menge der Posten Teilenummer Beschreibung stell- Baugruppe menge 2230-IN/05 Baugruppe Einlasskolben mit S&S Baugruppe Einlasskolben mit S&S zur kationischen Entsal- 2230-DIN/05 zung 1918/05 Baugruppe Einlasskolben K1-1518/05 Verschlussmutter S&S K1-16 Distanzring lang K1-44 Interne O-Ringe...
  • Seite 102 Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Ersatzteile Mindestbe- Menge der Posten Teilenummer Beschreibung stell- Baugruppe menge K1-2249/05 Winkel Abflussschlauch für Doppelpilot-Ventile Winkel Abflussschlauch für Doppelpilot-Ventile – schwarze K1-2249-N/05 Version K1-2249-NVIR/ Winkel Abflussschlauch für Doppelpilot-Ventile mit Leitfä- higkeitssonde K1-2249-A/05 Abflussanschluss 1" BSP Außengewinde Abflussanschluss 1"...
  • Seite 103 Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Ersatzteile Mindestbe- Menge der Posten Teilenummer Beschreibung stell- Baugruppe menge 22-CK/05 Kurzer Verteiler 22-CNK/05 Kurzer Verteiler – schwarze Version 22-AK/05 Verteilerbaugruppe Doppelpiloten 22-ANK/05 Verteilerbaugruppe Doppelpiloten – schwarze Version 22-BK/05 Verteilerbaugruppe Doppelpiloten mit 1/8"-Anschluss Verteilerbaugruppe Doppelpiloten mit 1/8"-Anschluss –...

  • Seite 104: Ersatzteile Sfe-Ev-Viridion

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Ersatzteile 11.2. Ersatzteile SFE-EV-VIRIDION 104 / 110 Ref. MKT-IM-009 / C - 13.07.2018...
  • Seite 105 Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Ersatzteile Mindestbe- Menge der Posten Teilenummer Beschreibung stell- Baugruppe menge K-10002/01 Schwarzes Gehäuse mit Abdeckung SFE-EV VIRIDION K-10025/01 Satz Elektronikplatine SFE-EV mit Rahmen und Schrauben K-10164 Schnittstelle SFE-EV SPX/VIR mit flachem Kabel 94-R7K/05 Satz Motor. 1 G/1" 12V 50 Hz...

  • Seite 106: Fittings

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Ersatzteile 11.3. Fittings Für V132 mit Schnellanschlüssen für Ein- und Auslass Mindestbe- Menge der Posten Teilenummer Beschreibung stell- Baugruppe menge 2265-A/05 Fitting-Satz ¾" BSP Innengewinde (Nylon) 2265-B/05 Fitting-Satz 1" BSP Innengewinde (Nylon) 2265-C/05 Fitting-Satz 1¼" BSP Innengewinde (Nylon) 2265-D/05 Fitting-Satz Ø...

  • Seite 107: Zubehör

    Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Ersatzteile 11.4. Zubehör Soleventil Mindestbe- Menge der Posten Code Beschreibung stell- Baugruppe menge 60067-03 SBV 2310 – ohne Luftsperre Bypass-Ventil Mindestbe- Menge der Posten Code Beschreibung stell- Baugruppe menge Direkter Bypass mit prop. Verschneidung + Rückschlagven-...
  • Seite 108 Einrichtungshandbuch Siata V132-SFE-EV-VIRIDION - Ersatzteile Fittings für Bypass Mindestbe- Menge der Posten Code Beschreibung stell- Baugruppe menge K-490/05 Verkleinerung 1½" Innengewinde – ¾" Außengewinde K-491/05 Verkleinerung 1½" Innengewinde – 1" Außengewinde Zähler Mindestbe- Menge der Posten Code Beschreibung stell- Baugruppe...

  • Seite 109: Entsorgung

    Gesetzgebung des Installationslandes entspricht, recycelt werden. Dies hilft, die Belastungen für Umwelt, Gesundheit und Sicherheit zu reduzieren und Recycling zu fördern. Pentair nimmt keine gebrauchten Produkte zum Recycling entgegen. Wenden Sie sich für weitere Informationen an Ihr örtliches Recyclingzen- trum.
  • Seite 110 www.pentairaquaeurope.com...
