AXIS P13 Serie Installationsanleitung

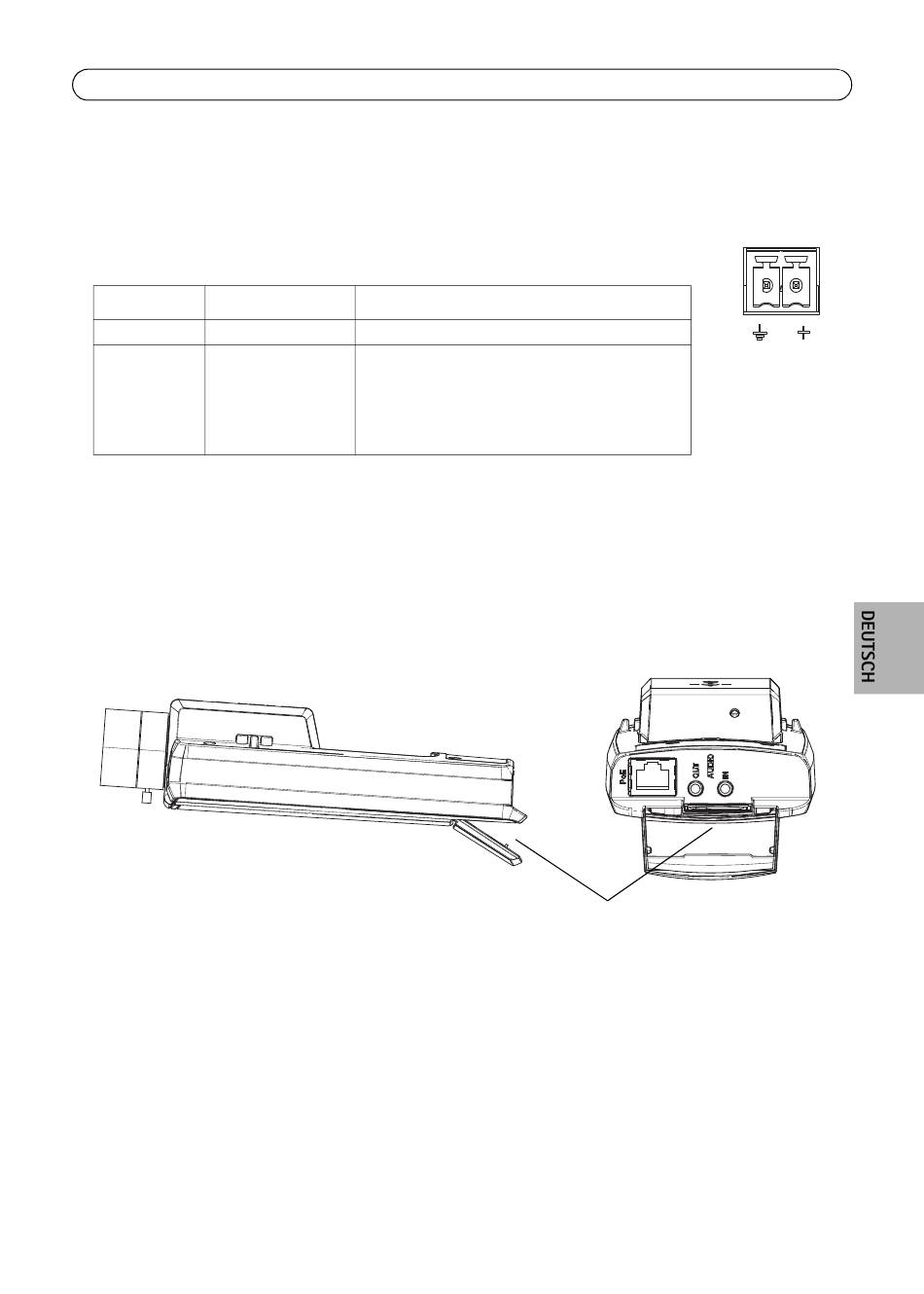

Geräteanschlüsse
Netzwerkanschluss - RJ-45-Ethernetanschluss. Unterstützt Power over Ethernet. Die Verwendung
von abgeschirmten Kabeln wird empfohlen.
Netzanschluss - 2-poliger Anschlussblock für Netzeingang.
Funktion Anschlussnummer
Schutzleiter 1
Gleichstrom 2
Audio-Eingang - 3,5-mm-Anschluss für ein Monomikrofon oder ein Monosignal (linker Kanal wird
von einem Stereosignal benutzt).
Audio-Ausgang - Audioausgang (Leistungsstufe) zum Anschließen einer Rundrufanlage (PA) oder
eines Aktivlautsprechers mit integriertem Verstärker. Auch ein Kopfhörer kann angeschlossen
werden. Für den Audioausgang muss ein Stereostecker benutzt werden.
SDHC-Speicherkarteneinschub - Eine SD-Speicherkarte mit normaler oder hoher Kapazität kann
zur lokalen Aufzeichnung verwendet werden.
Zum Einsetzen der SD-Karte heben Sie die SD-Karteneinschubabdeckung auf der Rückseite der
Netzwerk-Kamera an und schieben die SD-Karte vorsichtig in den Einschub ein.
Zum Entnehmen der SD-Karte haben Sie die Abdeckung an und drücken die Karte vorsichtig ein und
lassen sie wieder los. Die Karte kommt etwas aus dem Einschub heraus und kann dann entnommen
werden.
Beschreibung
Masse
Netzeingang 8-20 V Gleichstrom
AXIS P1311: max. 2,8 W
AXIS P1343: max. 6,4 W
AXIS P1344: max. 6,4 W
AXIS P1346: max. 9,6 W
SD-Speicherkarteneinschub
Seite 59
1 2
