Axis P1311 Installationsanleitung
  1. Anleitungen
  2. Marken
  3. Axis Anleitungen
  4. Überwachungskameras
  5. P1311
  6. Installationsanleitung

Axis P1311 Installationsanleitung

Vorschau ausblenden Andere Handbücher für P1311:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 43

Quicklinks

Diese Anleitung herunterladen
INSTALLATION GUIDE
AXIS P13 Network Camera Series

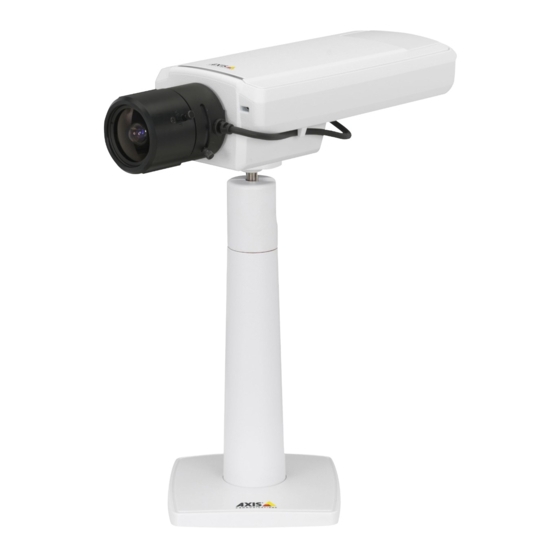

AXIS P1311 Network Camera
AXIS P1343 Network Camera
AXIS P1344 Network Camera
AXIS P1346 Network Camera
