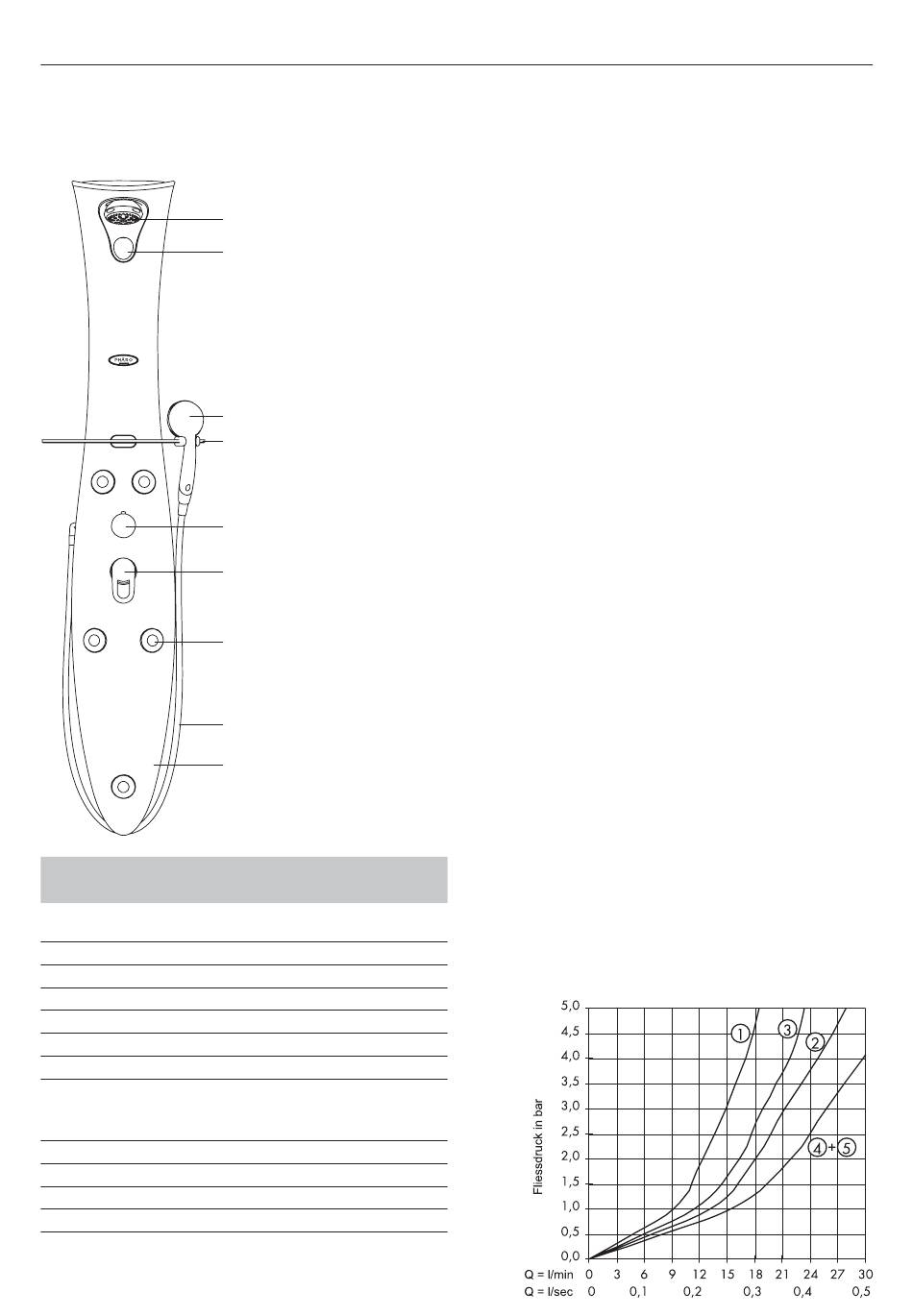

Ausstattung / Technische Daten / Sicherheitshinweis
Technische Daten
Mindestfließdruck
Betriebsdruck
Empfohlener Betriebsdruck
Prüfdruck
Heißwassertemperatur
Temperaturskala
Sicherheitssperre
Duchflussleistung bei 3 bar
Handbrause (1)
Seitenbrausen, 5 Stück (2)
Kopfbrause (3)
Kopfbrause + Seitenbrausen (4)
Hand- + Seitenbrause (5)
8
Kopfbrause
Halogenspot
Handbrause
Glasablage mit Hand-
brausenhalterung
Thermostatgriff
Absperr- / Umstellventil
Seitenbrausen
Brauseschlauch
Aluminiumprofil
1,5 bar
max. 10 bar
2 – 5 bar
max. 70° C
20 – 60° C
14,9 l/min
21,3 l/min
18,8 l/min
26,3 l/min
25,7 l/min
Durchlauferhitzer:
Für Durchlauferhitzer ab 24 kW und einem Fließdruck von
1,5 bar vor dem Paneel geeignet. Es darf nur ein
Verbraucher gewählt werden, nicht zwei gleichzeitig.
Druckunterschiede:
Die Drücke zwischen den Kalt- und Warmwasseran-
schlüssen müssen ausgeglichen werden.
Sicherheitshinweis für den Anschluss DP Helis
ML 20:
Für den elektrischen Anschluss des Duschpaneel brauchen
Sie lediglich eine Steckdose. Die Stromversorgung der
Beleuchtung erfolgt über einen externen Trafo.
Die Installation der Steckdose sollte ausschließlich vom
Fachmann, Ihrem Elektro-Installateur durchgeführt werden.
Die gesamte Stromversorgung erfolgt über einen 230 V/
50 Hz Wechselstromanschluss und muß über einen 2-
poligen FI-Schalter mit 30 mA Fehlerstrom abgesichert
werden.
Bei der Elektro-Installation sind die entsprechenden VDE-,
Landes- und EVU-Vorschriften in der jeweils gültigen
Fassung
einzuhalten.
Prüfungsarbeiten sind von zugelassenen Elektrofachleuten
auszuführen, unter Berücksichtigung von VDE 0100 Teil
701. Sämtliche Arbeiten am Duschpaneel dürfen nur im
spannungsfreien Zustand vorgenommen werden.
Die Trafoleistung des externen Trafos beträgt 50 VA. Für
die Verlegung des Stromversorgungskabels ist ein Leerrohr
mit Durchmesser von mindestens 25 mm vorzusehen. Der
Trafo muss im Trockenbereich (Schutzzone 3) installiert
werden. Das mitgelieferte Kabel ermöglicht die Installation
des Trafos bis zu maximal ca. 7m entfernt vom
Duschpaneel. Der Trafo muss jederzeit zugänglich sein.
Eine beschädigte Anschlussleitung kann nicht ersetzt
werden. Der Trafo darf dann nicht mehr betrieben
werden.
16 bar
38° C
Die
Installations-
und
