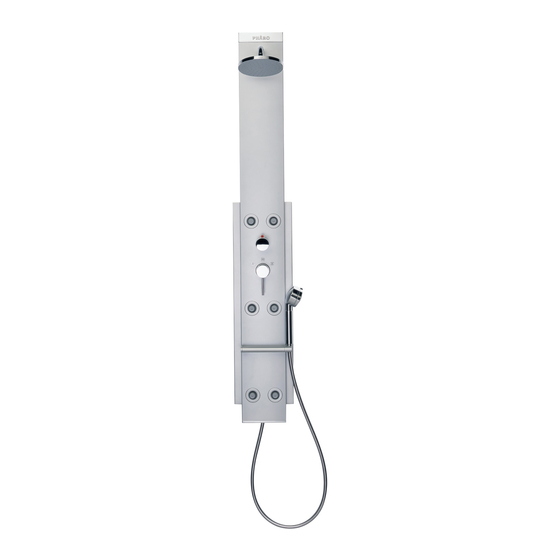

PHARO Lift 2 M20 Montageanleitung
Duschpaneel
Vorschau ausblenden
Andere Handbücher für Lift 2 M20:
- Montageanleitung (96 Seiten) ,
- Montageanleitung (25 Seiten)
Verwandte Anleitungen für PHARO Lift 2 M20
Inhaltszusammenfassung für PHARO Lift 2 M20
- Seite 1 Pharo Duschpaneel ® Lift 2 Pharo Lift 2 M20 2687XXXX ® Pharo Eckmontageset 2621X000 ® Montageanleitung Installation Instructions Instructions de montage...
- Seite 2 Maßbild Wandmontage / Eckmontage Wall / Corner Installation Dimensions Diagram Plans cotés montage en paroi / montage en angle Erforderliche Mindesthöhe von 2200 mm ab Wannenstandfläche vor Montagebeginn prüfen Check for required minimum height of 2200 mm from shower tray floor before starting installation Avant de commencer le montage, contrôler la hauteur minimum nécessaire de 2200 mm à partir de la base du receveur Maßbild Wandmontage Maßbild Eckmontage Wall installation dimensions diagram Corner installation dimensions diagram Plans cotés montage en paroi Plans cotés montage en angle Wasseranschlüsse (DN15, ½“) können wahlweise auf rechter oder linker Wand installiert werden. Water connections (DN15, ½“) can be installed on the right or left wall alternatively.
- Seite 3 Abmessungen Paneel Panel Dimensions Dimensions du Paneel Das Paneel ist um 200 mm nach unten verstellbar. Die angegebenen Maße beziehen sich auf die höchste Position des Paneel. The panel is movable 200 mm downward. The stated dimensions refer to the highest position of the panel. Le paneel est vers le bas ajustable à 200 mm. Les dimensions fixées se réfèrent à la position la plus haute du paneel.
-
Seite 4: Wartung
Ausstattung / Technische Daten Durchlauferhitzer: Für Durchlauferhitzer ab 24 kW und einem Fließdruck von Kopfbrause 1,5 bar vor dem Paneel geeignet. Es darf nur ein Ver- braucher gewählt werden, nicht zwei gleichzeitig. Aluminiumprofil Druckunterschiede: Die Drücke zwischen den Kalt- und Warmwasseranschlüs- Ablage sen müssen ausgeglichen werden. Wartung Die Rückflussverhinderer müssen gemäß... -
Seite 5: Maintenance
Fittings / Technical Data Flow heater: Applicable for flow heaters at min. 24 kW and 1.5 bar Overhead shower flow pressure before the Shower panel. Only one consumer possible, not two simul-taneously. Aluminium profile Pressure differences: The pressures of the cold and hot water connections must Tray be balanced. -
Seite 6: Entretien
Équipement / Caractéristiques techniques Chauffe-eau instantané: Le Panel de la douche Prestige Sensotronic peut se rac- Douchette zènithale corder à un chauffe-eau instantané avec min. une puissance de 24 KW et une pression dynamique de 1,5 bar avant le paneel. On ne peut choisir qu’une fonction. Profilè...
