Wandmontage
WARNUNG!
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanweisung Funktionsmodule xM10 • Ausgabe 03/2003
Elektrische Anschlüsse herstellen
LEBENSGEFAHR
durch elektrischen Strom.
Schalten Sie die Heizungsanlage mit dem Heizungsnot-
schalter stromlos oder trennen Sie sie über die Haussicherung
vom Stromnetz.
4
3
2
1

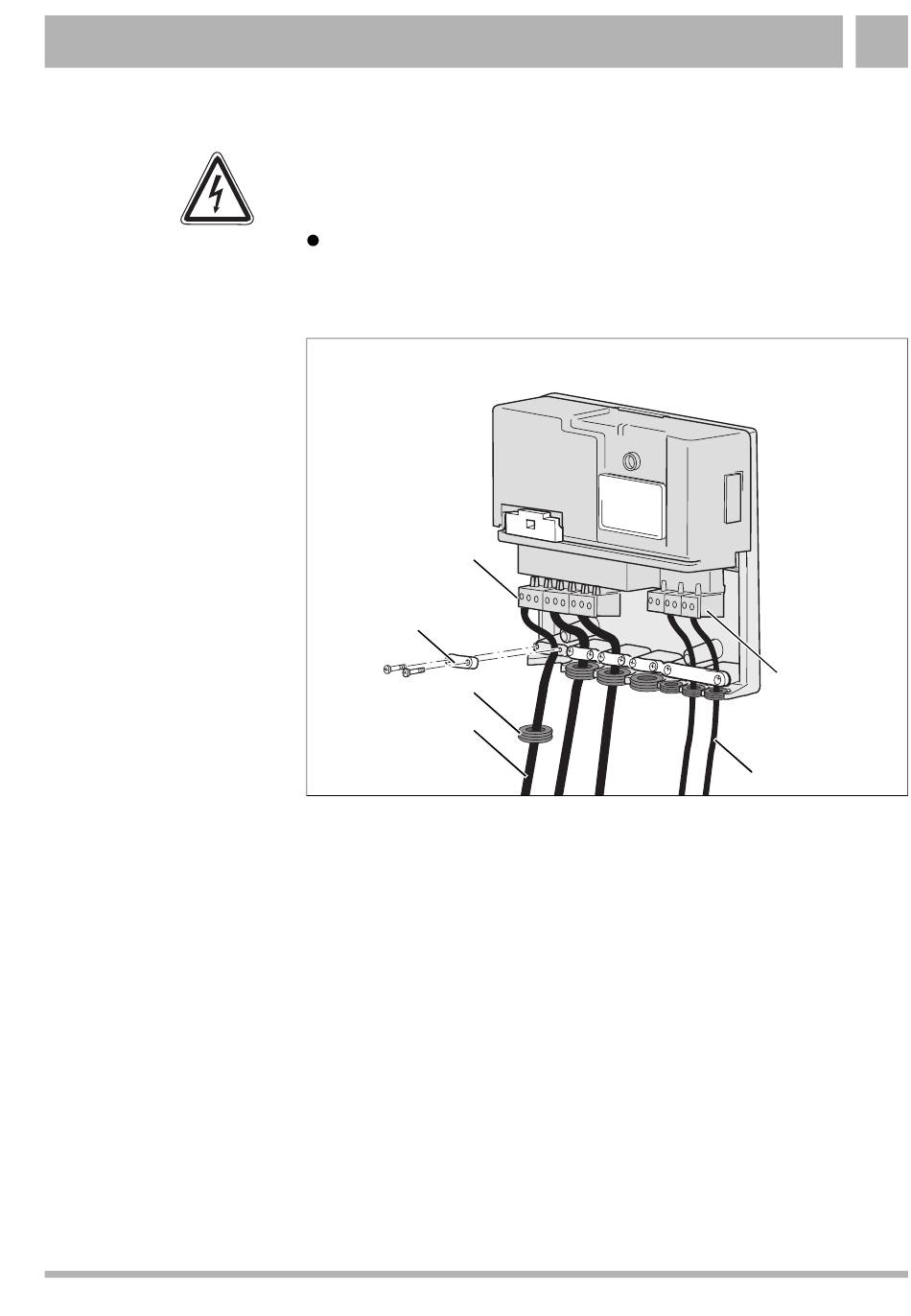

Abb. 11 Elektrischen Anschluss herstellen
Pos. 1: Netzanschlussleitung
Pos. 2: Gummitülle (z. B. für Netzanschluss)
Pos. 3: Zugentlastung (z. B. für Netzanschluss)
Pos. 4: Klemmen für 230-Volt-Ein- bzw. Ausgänge (z. B. für
Netzanschluss oder Pumpen)
Pos. 5: Niederspannungsklemmen (z. B. für Bussystem oder
Temperaturfühler)
Pos. 6: Busleitung
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
5
5
6
