Elektrischer Anschluss
Vorgehensweise beim Anschluss
1. Geeignete Leitungsdurchführung für die Leitung des Generators wählen und mit einem spitzen
Gegenstand durchstechen.
Die Leitung muss nach dem Einführen von der Durchführung dicht umschlossen sein.
2. Leitung des Generators durch die Leitungsdurchführung in das Innere der Automatic Switch Box
ziehen.

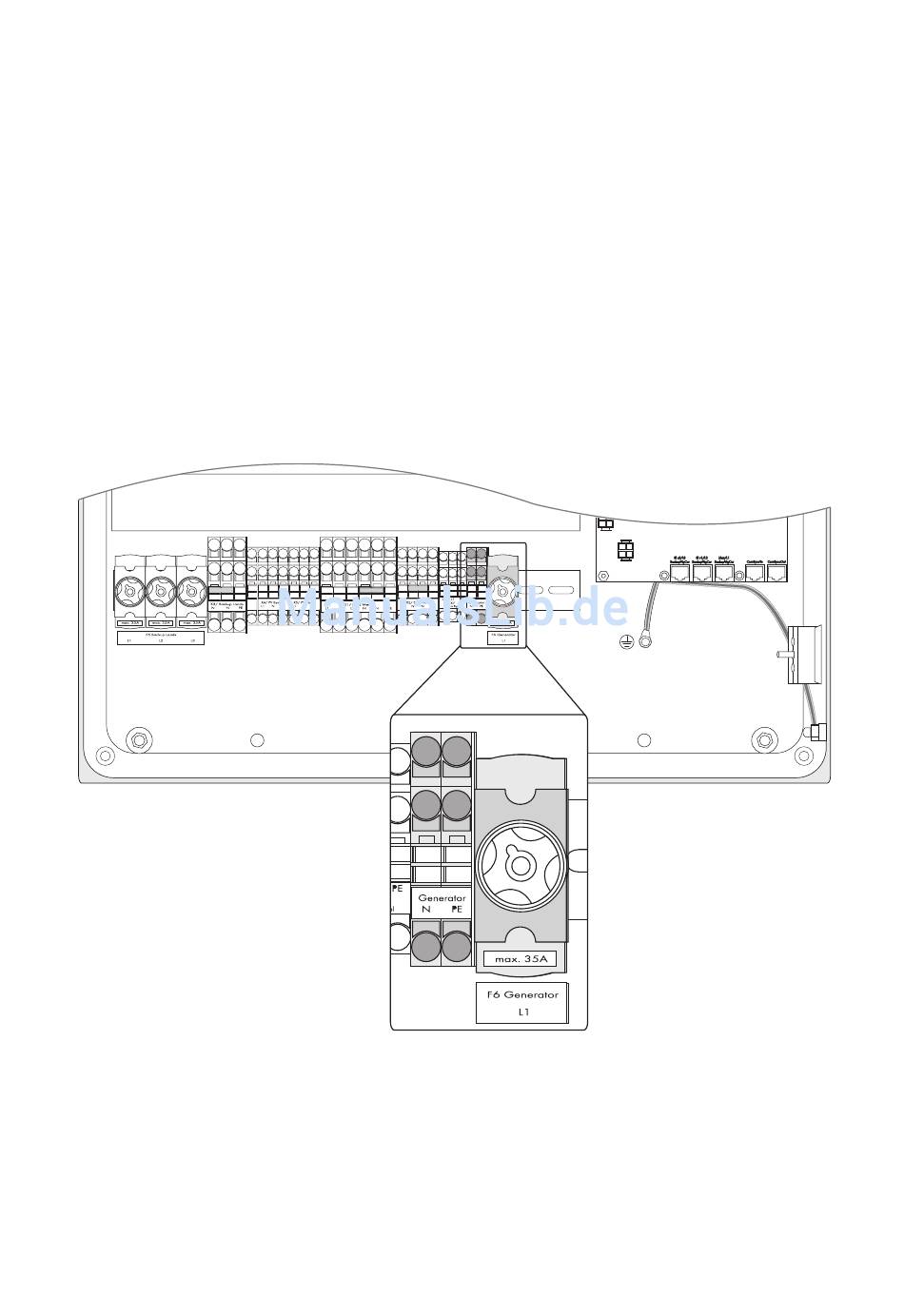

3. PE entsprechend der Beschriftung an die Anschlussklemme „Generator" anschließen.
4. L an „L1" des Sicherungselements „F6 Generator" anschließen.
Anzugsdrehmoment: 4 Nm +/– 20 %
5. N entsprechend der Beschriftung an die Anschlussklemme „Generator" anschließen.
☑ Der Generator ist angeschlossen.
