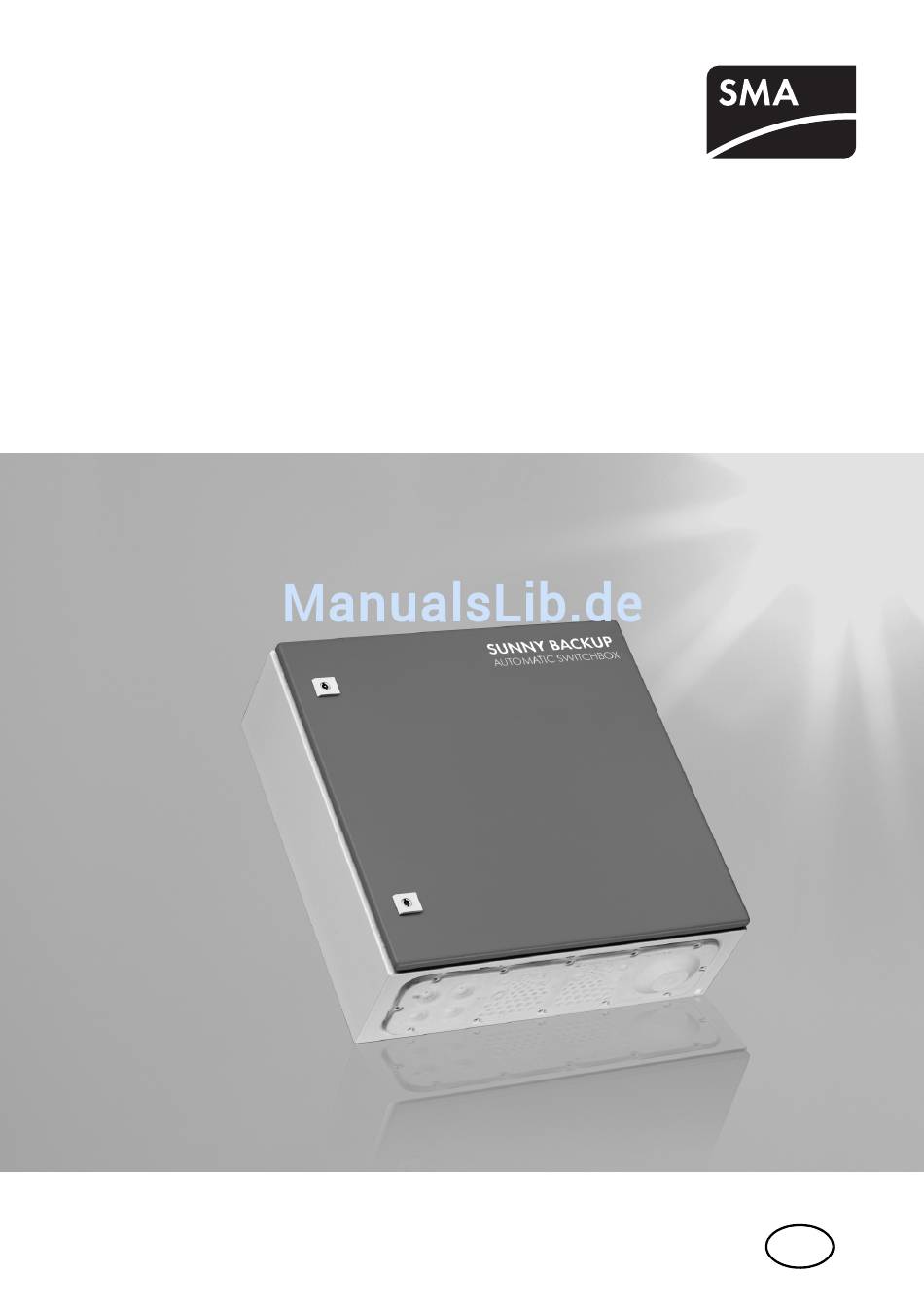

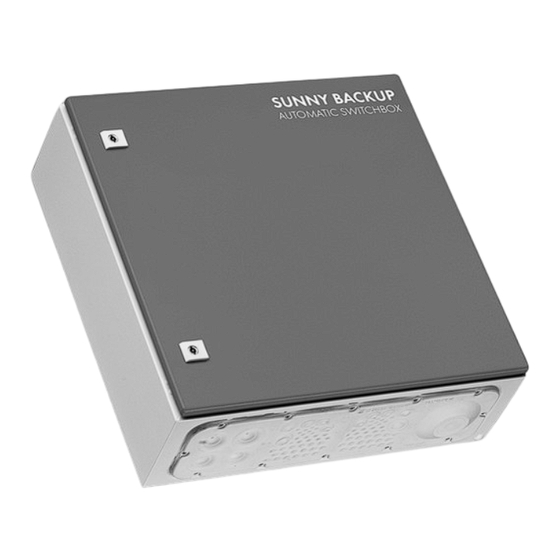

- Seite 1 Backup-Systeme AUTOMATIC SWITCH BOX M Installationsanleitung AS-BoxM-IDE091711 | 98-2009111 | Version 1.1...
-
Seite 3: Inhaltsverzeichnis
SMA Solar Technology AG Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zu dieser Anleitung ..... . . 5 Gültigkeitsbereich ........5 Zielgruppe . - Seite 4 Inhaltsverzeichnis SMA Solar Technology AG Kommunikation ........33 5.9.1...
-
Seite 5: Hinweise Zu Dieser Anleitung
SMA Solar Technology AG Hinweise zu dieser Anleitung 1 Hinweise zu dieser Anleitung Diese Anleitung beschreibt die Montage und Installation der Automatic Switch Box. Zuvor wurden diese Inhalte in der Technischen Beschreibung des Sunny Backup 5000 beschrieben. Bewahren Sie diese Anleitung jederzeit zugänglich auf. -
Seite 6: Verwendete Symbole
Hinweise zu dieser Anleitung SMA Solar Technology AG 1.4 Verwendete Symbole In dieser Anleitung werden folgende Arten von Sicherheitshinweisen und allgemeine Hinweise verwendet: GEFAHR! „GEFAHR“ kennzeichnet einen Sicherheitshinweis, dessen Nichtbeachtung unmittelbar zum Tod oder zu schwerer Körperverletzung führt! WARNUNG! „WARNUNG“ kennzeichnet einen Sicherheitshinweis, dessen Nichtbeachtung zum Tod oder zu schwerer Körperverletzung führen kann! -
Seite 7: Sicherheit
SMA Solar Technology AG Sicherheit 2 Sicherheit 2.1 Bestimmungsgemäße Verwendung Die Automatic Switch Box ist eine Komponente eines Sunny Backup-Systems M. Bei Netzausfall trennt die Automatic Switch Box die PV-Anlage und die Verbraucher vom öffentlichen Netz und verbindet diese mit dem Sunny Backup. In der Automatic Switch Box wird ferner bei Netzausfall die Einbindung des optionalen Generators in das Inselnetz realisiert. -
Seite 8: Sicherheitshinweise
Sicherheit SMA Solar Technology AG 2.2 Sicherheitshinweise GEFAHR! Lebensgefahr durch hohe Spannungen in der Automatic Switch Box. • Alle Arbeiten an der Automatic Switch Box dürfen ausschließlich durch eine ausgebildete Elektrofachkraft erfolgen. AS-BoxM-IDE091711 Installationsanleitung... -
Seite 9: Auspacken
SMA Solar Technology AG Auspacken 3 Auspacken 3.1 Lieferumfang Kontrollieren Sie den Lieferumfang auf Vollständigkeit und auf äußerlich sichtbare Beschädigungen. Setzen Sie sich bei fehlenden Teilen oder Beschädigungen mit Ihrem Händler in Verbindung. Objekt Anzahl Beschreibung Automatic Switch Box Schaltschrankschlüssel Kommunikationskabel (schwarz) Steuer- u. -
Seite 10: Montage
Montage SMA Solar Technology AG 4 Montage 4.1 Montageort wählen GEFAHR! Lebensgefahr durch Feuer oder Explosion. Trotz sorgfältiger Konstruktion kann bei elektrischen Geräten ein Brand entstehen. Folgende Montageorte sind nicht zulässig: • auf brennbaren Baustoffen, • in Bereichen, in denen sich leicht entflammbare Stoffe befinden, •... -
Seite 11: Produkt An Wand Montieren
SMA Solar Technology AG Montage 4.2 Produkt an Wand montieren VORSICHT! Verletzungsgefahr durch hohes Gewicht der Automatic Switch Box. • Gewicht der Automatic Switch Box von 29 kg für die Montage beachten. 1. Position der Bohrlöcher markieren. 2. Löcher (Empfohlener Durchmesser: 6 mm) an gekennzeichneter Stelle bohren. - Seite 12 Montage SMA Solar Technology AG 4. Automatic Switch Box mit geeigneten Schrauben, Unterlegscheiben und Dichtscheiben an der Wand befestigen. 5. Festen Sitz prüfen. ☑ Die Automatic Switch Box ist fest an der Wand montiert. AS-BoxM-IDE091711 Installationsanleitung...
-
Seite 13: Elektrischer Anschluss
SMA Solar Technology AG Elektrischer Anschluss 5 Elektrischer Anschluss ACHTUNG! Zerstörung der Automatic Switch Box durch zu hohe Last der Leitungen. • Biegeradien der verwendeten Leitungen beachten. • Leitungen entsprechend abfangen (z. B. mit einer Kabelabfangschiene). ACHTUNG! Beschädigung der Automatic Switch Box durch elektrostatische Entladung. -
Seite 14: Übersicht Des Anschlussbereichs
Elektrischer Anschluss SMA Solar Technology AG 5.1 Übersicht des Anschlussbereichs 5.1.1 Innenansicht AS-BoxM-IDE091711 Installationsanleitung... -
Seite 15: Beschreibung
SMA Solar Technology AG Elektrischer Anschluss Objekt Beschreibung Schraubsicherungselemente „F5 Backup Loads“ für den Anschluss der Verbraucher (L1, L2, L3) Anschlussklemme „X3/Backup Loads“ für den Anschluss der Verbraucher (N, PE) Anschlussklemme „X4/PV System“ für den Anschluss der PV-Anlage Anschlussklemme „X5/PV Meter“ für den Anschluss des Einspeisezählers Anschlussklemme „X1/Load Meter“... -
Seite 16: Verbraucher Anschließen
Elektrischer Anschluss SMA Solar Technology AG 5.2 Verbraucher anschließen Die Leitungen der Verbraucher werden in der Automatic Swtich Box über Sicherungselemente geführt. Diese Sicherungen sind erforderlich, um die abgehende Leitung im Inselnetz-Betrieb bei Überlast zu schützen. Beachten Sie, dass im Inselnetz-Betrieb sowohl der Sunny Backup als auch die PV-Anlage die Verbraucher versorgen können und die vorgeschaltete Sicherung auf der Netzseite nicht wirkt. - Seite 17 Last zerstört oder dessen Funktionalität durch Kontaktbrand beeinträchtigt werden. Es dient lediglich als Leitungsschutz. Wählen Sie in der Tabelle die für Sie geltende Bedingung und beachten Sie die daraus folgende Empfehlung von SMA Solar Technology. Bedingung Empfehlung Die Vorsicherung in der Verteilung ist •...
-
Seite 18: Vorgehensweise Beim Anschluss
Elektrischer Anschluss SMA Solar Technology AG Vorgehensweise beim Anschluss 1. Geeignete Leitungsdurchführung für die Leitung der Verbraucher wählen und mit einem spitzen Gegenstand durchstechen. Die Leitung muss nach dem Einführen von der Durchführung dicht umschlossen sein. 2. Leitung der Verbraucher durch die Leitungsdurchführung in das Innere der Automatic Switch Box ziehen. -
Seite 19: Pv-Anlage Anschließen
SMA Solar Technology AG Elektrischer Anschluss 5.3 PV-Anlage anschließen Leitungsschutz Die Automatic Switch Box ist nicht als Verteilungs- und Sicherungskasten für die PV-Anlage vorgesehen. Zur Absicherung und Trennung muss ein Leitungsschutzschalter zwischen Automatic Switch Box und PV-Anlage installiert werden. Beachten Sie hierzu die am Installationsort geltenden Normen. - Seite 20 Elektrischer Anschluss SMA Solar Technology AG Vorgehensweise beim Anschluss 1. Geeignete Leitungsdurchführung für die Leitung der PV-Anlage wählen und mit einem spitzen Gegenstand durchstechen. Die Leitung muss nach dem Einführen von der Durchführung dicht umschlossen sein. 2. Leitung der PV-Anlage durch die Leitungsdurchführung in das Innere der Automatic Switch Box ziehen.
-
Seite 21: Einspeisezähler Anschließen
SMA Solar Technology AG Elektrischer Anschluss 5.4 Einspeisezähler anschließen Leitungsschutz Zur Absicherung und Trennung muss ein Leitungsschutzschalter zwischen Automatic Switch Box und Einspeisezähler installiert werden. Beachten Sie hierzu die am Installationsort geltenden Normen. Anschlussbedingungen Das Sunny Backup-System ist nur für TN-Netze zertifiziert und darf daher nicht in TT-Netze installiert werden. - Seite 22 Elektrischer Anschluss SMA Solar Technology AG Leitungsanforderungen Leitungs- und Verlegeart müssen für den Einsatz und den Verwendungsort geeignet sein. Leitungsquerschnitt Der erforderliche Leitungsquerschnitt richtet sich nach der vorgeschalteten Sicherung. Leitungsquerschnitt AS-BoxM-IDE091711 Installationsanleitung...
- Seite 23 SMA Solar Technology AG Elektrischer Anschluss Vorgehensweise beim Anschluss 1. Geeignete Leitungsdurchführung für die Leitung des Einspeisezählers wählen und mit einem spitzen Gegenstand durchstechen. Die Leitung muss nach dem Einführen von der Durchführung dicht umschlossen sein. 2. Leitung des Einspeisezählers durch die Leitungsdurchführung in das Innere der Automatic Switch Box ziehen.
-
Seite 24: Bezugszähler Anschließen
Elektrischer Anschluss SMA Solar Technology AG 5.5 Bezugszähler anschließen GEFAHR! Lebensgefahr durch Stromschlag. Fehlerstromschutzeinrichtung (RCD) zwischen Netz und Automatic Switch Box würden durch das Backup-System ihre Schutzfunktion verlieren. • Keine Fehlerstromschutzeinrichtung (RCD) zwischen Netz und Automatic Switch Box schalten. • Fehlerstromschutzeinrichtung (RCD) zwischen Verbraucher und Automatic Switch Box schalten. - Seite 25 SMA Solar Technology AG Elektrischer Anschluss Leitungsanforderungen Leitungs- und Verlegeart müssen für den Einsatz und den Verwendungsort geeignet sein. Leitungsquerschnitt Der erforderliche Leitungsquerschnitt richtet sich nach der vorgeschalteten Sicherung. Leitungsquerschnitt ACHTUNG! Zerstörung der Automatic Switch Box durch Überlast. • Maximal eine 35 A-Sicherung als Vorsicherung in die Verteilung einsetzen.
- Seite 26 Elektrischer Anschluss SMA Solar Technology AG Vorgehensweise beim Anschluss 1. Geeignete Leitungsdurchführung für die Leitung des Bezugszählers wählen und mit einem spitzen Gegenstand durchstechen. Die Leitung muss nach dem Einführen von der Durchführung dicht umschlossen sein. 2. Leitung des Bezugszählers durch die Leitungsdurchführung in das Innere der Automatic Switch Box ziehen.
-
Seite 27: Sunny Backup Anschließen
Der Sunny Backup ist mit einem C32 A Leitungsschutzschalter im Inneren der Automatic Switch Box abgesichert. Leitungsanforderungen Leitungs- und Verlegeart müssen für den Einsatz und den Verwendungsort geeignet sein. Leitungsquerschnitt SMA Solar Technology empfiehlt Leitungen mit einem Querschnitt von 6 mm Leitungsqerschnitt Installationsanleitung AS-BoxM-IDE091711... - Seite 28 Elektrischer Anschluss SMA Solar Technology AG Vorgehensweise beim Anschluss 1. Geeignete Leitungsdurchführung für die Leitung des Sunny Backup wählen und mit einem spitzen Gegenstand durchstechen. Die Leitung muss nach dem Einführen von der Durchführung dicht umschlossen sein. 2. Leitung des Sunny Backup durch die Leitungsdurchführung in das Innere der Automatic Switch Box ziehen.
-
Seite 29: Externes Signal Für Einspeisung Aus Der Batterie Anschließen
SMA Solar Technology AG Elektrischer Anschluss 5.7 Externes Signal für Einspeisung aus der Batterie anschließen Zustimmung vom Energieversorgungsunternehmen Das Einspeisen aus der Batterie in das öffentliche Netz darf nur mit der Zustimmung des verantwortlichen Energieversorgers erfolgen. Die Netzeinspeisung aus der Batterie kann über den potenzialfreien Kontakt „Feed In Signal“... - Seite 30 Elektrischer Anschluss SMA Solar Technology AG Vorgehensweise beim Anschluss 1. Geeignete Leitungsdurchführung für die Leitung des Einspeisesignals wählen und mit einem spitzen Gegenstand durchstechen. Die Leitung muss nach dem Einführen von der Durchführung dicht umschlossen sein. 2. Leitung durch die Leitungsdurchführung in das Innere der Automatic Switch Box ziehen.
-
Seite 31: Generator Anschließen (Optional)
SMA Solar Technology AG Elektrischer Anschluss 5.8 Generator anschließen (optional) Leitungsanforderungen ACHTUNG! Zerstörung der Leitungen durch falsche Leitungsauslegung. • Erforderlichen Leitungsquerschnitt nach der Nennleistung des Generators auswählen. • Die Auslegung der Ausgangssicherung des Generators kann Einfluss auf die Auslegung der Leitung zur PV-Anlage haben. - Seite 32 Elektrischer Anschluss SMA Solar Technology AG Vorgehensweise beim Anschluss 1. Geeignete Leitungsdurchführung für die Leitung des Generators wählen und mit einem spitzen Gegenstand durchstechen. Die Leitung muss nach dem Einführen von der Durchführung dicht umschlossen sein. 2. Leitung des Generators durch die Leitungsdurchführung in das Innere der Automatic Switch Box ziehen.
-
Seite 33: Kommunikation
SMA Solar Technology AG Elektrischer Anschluss 5.9 Kommunikation Vorbereitende Arbeiten: 1. Schrauben der Befestigungsplatte der zweiteiligen Kabeldurchführung im Inneren der Automatic Switch Box lösen. 2. Befestigungsplatte entfernen und zur Seite legen. 3. Kabeldurchführung aus dem Gehäuse entfernen. 4. Schrauben der zweiteiligen Kabeldurchführung lösen. -
Seite 34: Steuer- Und Messleitung Anschließen
Elektrischer Anschluss SMA Solar Technology AG 5.9.1 Steuer- und Messleitung anschließen Die Automatic Switch Box überträgt Spannungs- und Strommesssignale an den Sunny Backup. Vorgehensweise beim Anschluss Stecken Sie die Steuer- und Messleitung (rot) in die „Mstr/L1 BackupVtgCur“-Buchse auf der Platine im Inneren der Automatic Switch Box. -
Seite 35: Kommunikationsleitung Anschließen
SMA Solar Technology AG Elektrischer Anschluss 5.9.2 Kommunikationsleitung anschließen Die Automatic Switch Box wird durch den Sunny Backup über einen CAN-Bus gesteuert. Vorgehensweise beim Anschluss Stecken Sie die Kommunikationsleitung (schwarz) in die „ComSyncIn“-Buchse auf der Platine im Inneren der Automatic Swich Box. Lassen Sie den Abschlusswiderstand in der „ComSyncOut“-Buchse gesteckt. -
Seite 36: Inbetriebnahme
Inbetriebnahme SMA Solar Technology AG 6 Inbetriebnahme Voraussetzungen Prüfen Sie vor der Inbetriebnahme folgende Voraussetzungen: • Automatic Switch Box ist fest an der Wand montiert • alle Leitungen sind korrekt und vollständig angeschlossen • alle Leitungen sind fest von den Leitungsdurchführungen umschlossen Vorgehensweise für die Inbetriebnahme... -
Seite 37: Öffnen Und Schließen
SMA Solar Technology AG Öffnen und Schließen 7 Öffnen und Schließen 7.1 Produkt öffnen GEFAHR! Lebensgefahr durch hohe Spannungen in der Automatic Switch Box. • Leitungsschutzschalter ausschalten und gegen Wiedereinschalten sichern. • Spannungsfreiheit feststellen. ACHTUNG! Beschädigung der Automatic Switch Box durch elektrostatische Entladung. -
Seite 38: Außerbetriebnahme
Außerbetriebnahme SMA Solar Technology AG 8 Außerbetriebnahme 8.1 Produkt demontieren VORSICHT! Verletzungsgefahr durch hohes Gewicht der Automatic Switch Box. • Gewicht der Automatic Switch Box von 29 kg beachten. 1. Automatic Switch Box öffnen, wie in Kapitel 7.1 „Produkt öffnen“ (Seite 37) beschrieben. 2. Alle Leitungen aus der Automatic Switch Box entfernen. -
Seite 39: Technische Daten
SMA Solar Technology AG Technische Daten 9 Technische Daten Allgemein AS-BOX M Phasenzahl 1-phasig Nennspannung 202 ... 253 V Nennfrequenz 45 ... 55 Hz Anzahl Sunny Backup 1 x Sunny Backup 5000 Montageart hängend Zulässige Netzform TN-C / TN-S Anschluss Verbraucher... -
Seite 40: Zertifikate
Technische Daten SMA Solar Technology AG Leistungsaufnahme Eigenverbrauch am Tag 21 W Eigenverbrauch in der Nacht 16 W Zertifikate Selbsttätige Freischaltstelle nach DIN VDE 0126-1-1 Ja, in Kombination mit Sunny Backup 5000 EG-Konformitätserklärung beigelegt, Downloadbereich www.SMA.de Mechanische Größen Maße (B x H x T in mm) -
Seite 41: Kontakt
SMA Solar Technology AG Kontakt 10 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an unsere Serviceline. Wir benötigen die folgenden Daten, um Ihnen gezielt helfen zu können: • Typ der Automatic Switch Box • Seriennummer der Automatic Switch Box •... - Seite 42 Kontakt SMA Solar Technology AG AS-BoxM-IDE091711 Installationsanleitung...
-
