Elektrischer Anschluss
Vorgehensweise beim Anschluss
1. Geeignete Leitungsdurchführung für die Leitung der PV-Anlage wählen und mit einem spitzen
Gegenstand durchstechen.
Die Leitung muss nach dem Einführen von der Durchführung dicht umschlossen sein.
2. Leitung der PV-Anlage durch die Leitungsdurchführung in das Innere der Automatic Switch Box
ziehen.

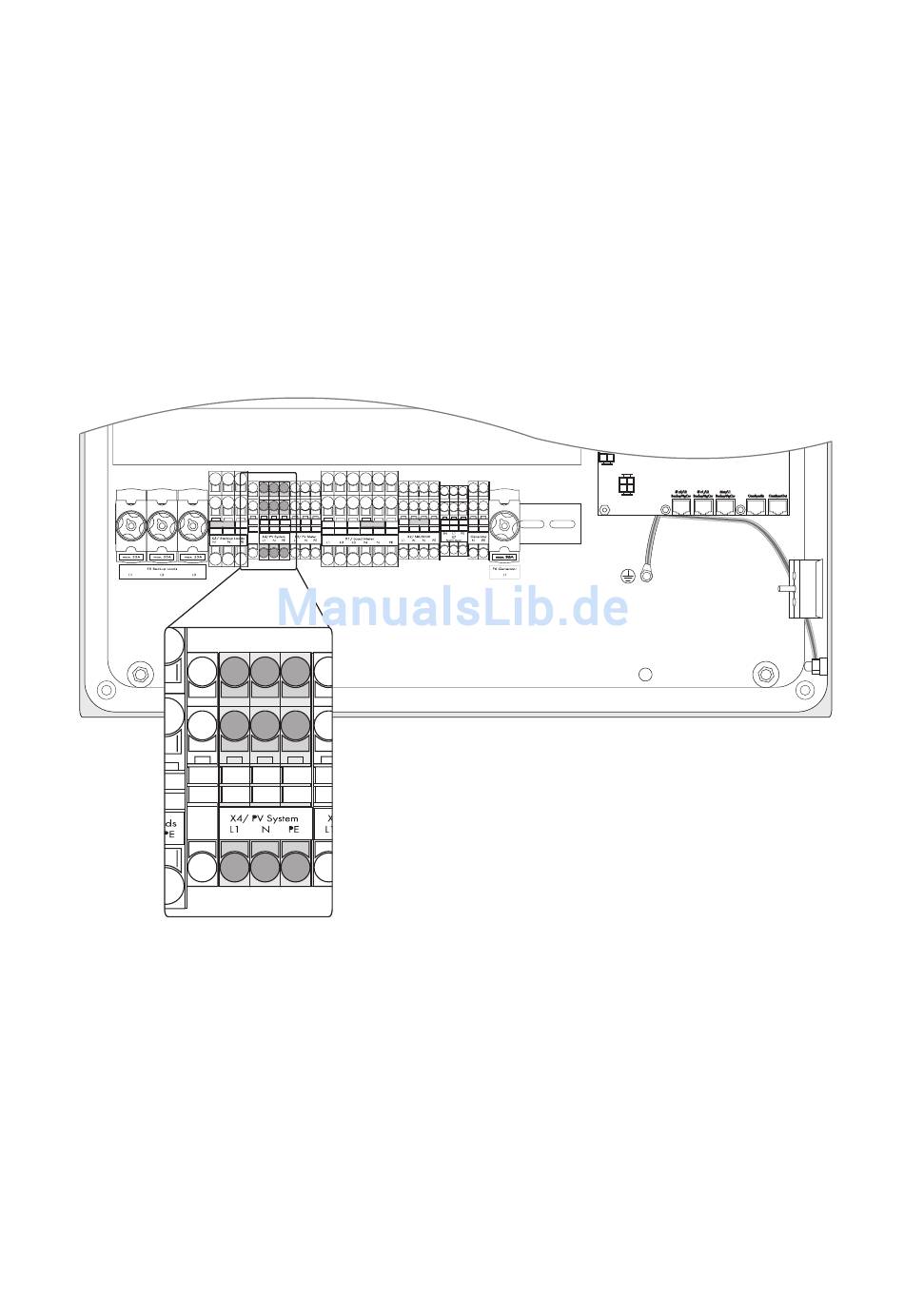

3. PE-Leiter an der Anschlussklemme „X4/PV System" entsprechend der Beschriftung anschließen.
4. L1 und N entsprechend der Beschriftung an die Anschlussklemme „X4/PV System" anschließen.
☑ Die PV-Anlage ist an der Automatic Switch Box angeschlossen.
20
AS-BoxM-IDE091711
SMA Solar Technology AG
Installationsanleitung
