SMA AUTOMATIC SWITCH BOX M Installationsanleitung Seite 28

Elektrischer Anschluss
Vorgehensweise beim Anschluss
1. Geeignete Leitungsdurchführung für die Leitung des Sunny Backup wählen und mit einem
spitzen Gegenstand durchstechen.
Die Leitung muss nach dem Einführen von der Durchführung dicht umschlossen sein.
2. Leitung des Sunny Backup durch die Leitungsdurchführung in das Innere der Automatic Switch
Box ziehen.

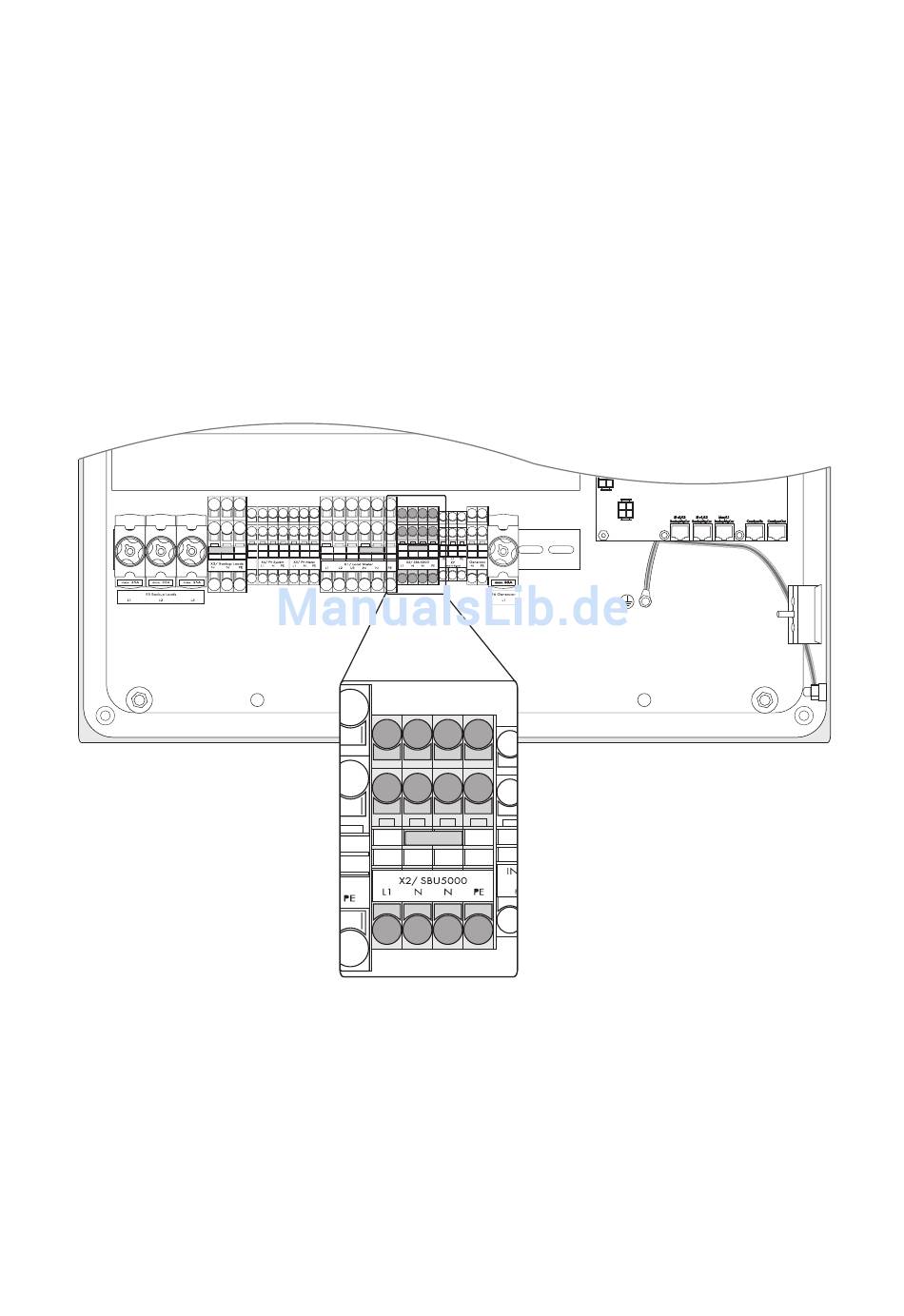

3. PE an die Anschlussklemme „X2/SBU5000" entsprechend der Beschriftung anschließen.
4. L1 und N entsprechend der Beschriftung an die Anschlussklemme „X2/SBU5000" anschließen.
Die zweite Anschlussklemme „N" wird nicht belegt.
☑ Die Leitung für den Anschluss des Sunny Backup ist angeschlossen.
28 AS-BoxM-IDE091711
