Elektrischer Anschluss
Vorgehensweise beim Anschluss
1. Geeignete Leitungsdurchführung für die Leitung des Einspeisesignals wählen und mit einem
spitzen Gegenstand durchstechen.
Die Leitung muss nach dem Einführen von der Durchführung dicht umschlossen sein.
2. Leitung durch die Leitungsdurchführung in das Innere der Automatic Switch Box ziehen.

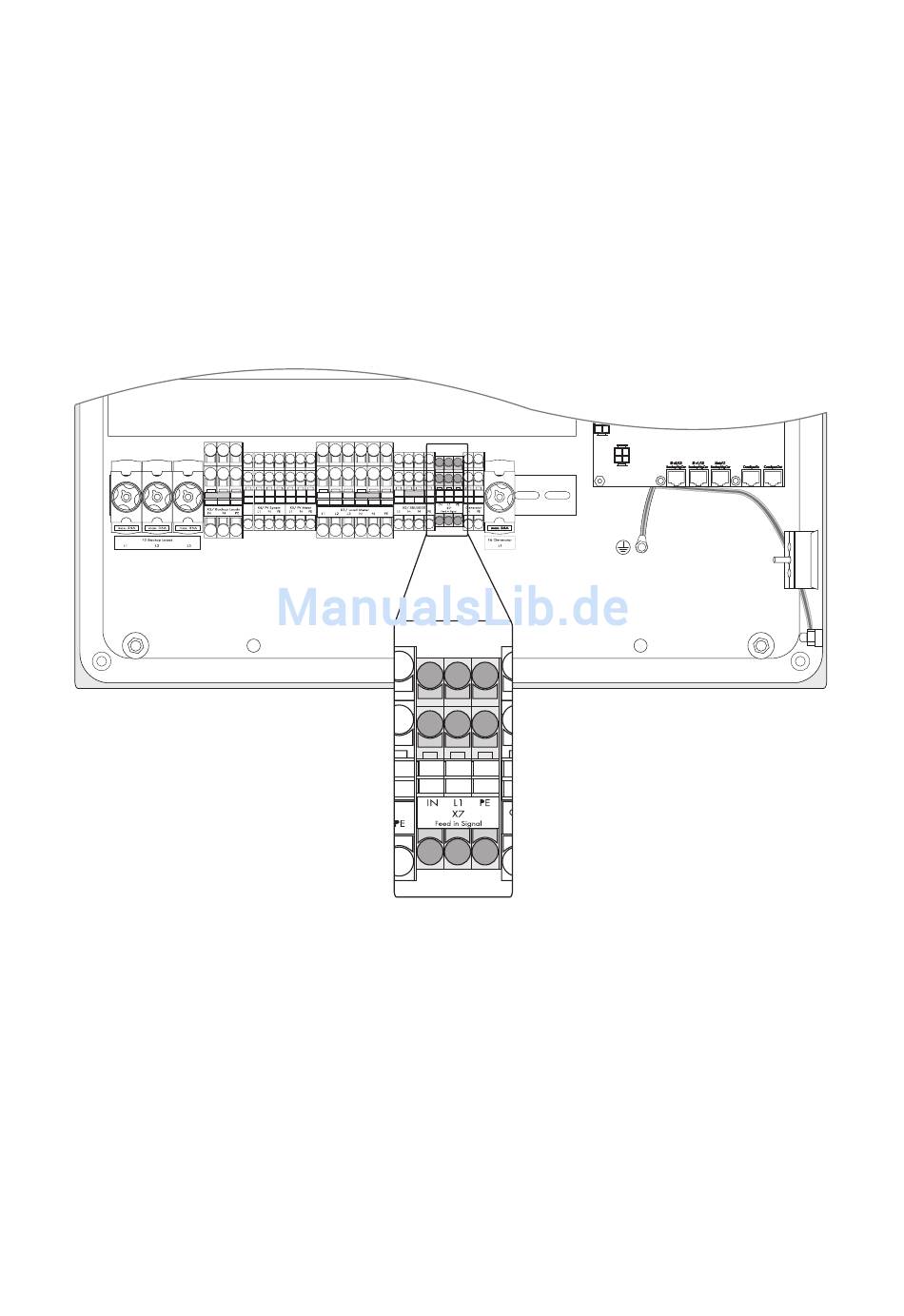

3. PE entsprechend der Beschriftung an die Anschlussklemme „X7 Feed in Signal" anschließen.
4. Leitungen an „IN" und „L1" anschließen.
☑ Das externe Signal für Einspeisung aus der Batterie ist angeschlossen.
30
AS-BoxM-IDE091711
SMA Solar Technology AG
Installationsanleitung
