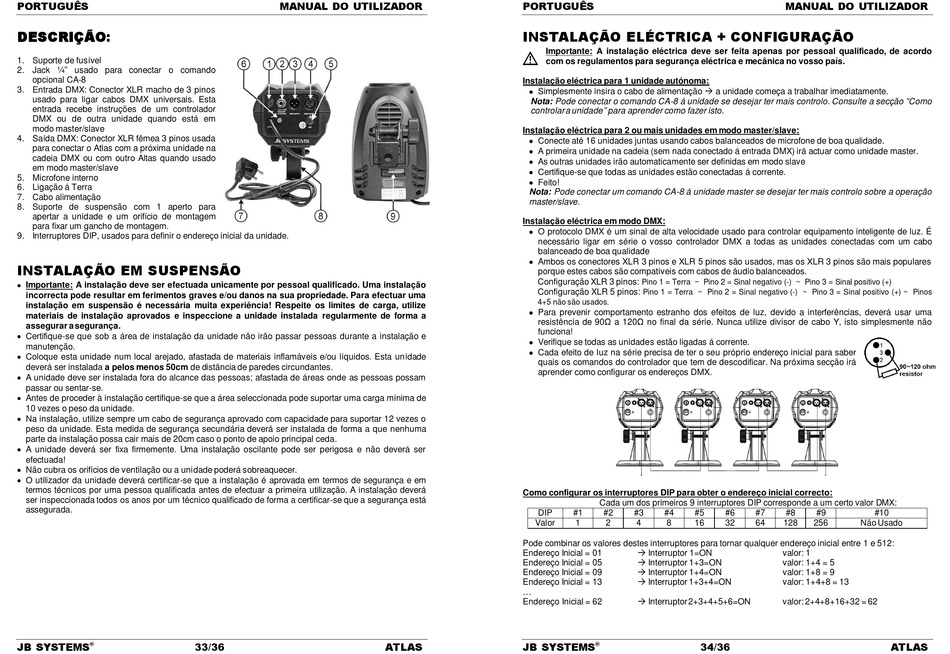

JB Systems Light ATLAS Bedienungsanleitung Seite 19

PORTUGUÊS
DESCRIÇÃO:
1. Suporte de fusível
2. Jack ¼" usado para conectar o comando
opcional CA-8
3. Entrada DMX: Conector XLR macho de 3 pinos
usado para ligar cabos DMX universais. Esta
entrada recebe instruções de um controlador
DMX ou de outra unidade quando está em
modo master/slave
4. Saída DMX: Conector XLR fêmea 3 pinos usada
para conectar o Atlas com a próxima unidade na
cadeia DMX ou com outro Altas quando usado
em modo master/slave
5. Microfone interno
6. Ligação á Terra
7. Cabo alimentação
8. Suporte de suspensão com 1 aperto para
apertar a unidade e um orifício de montagem
para fixar um gancho de montagem.
9. Interruptores DIP, usados para definir o endereço inicial da unidade.
INSTALAÇÃO EM SUSPENSÃO
 Importante: A instalação deve ser efectuada unicamente por pessoal qualificado. Uma instalação
incorrecta pode resultar em ferimentos graves e/ou danos na sua propriedade. Para efectuar uma
instalação em suspensão é necessária muita experiência! Respeite os limites de carga, utilize
materiais de instalação aprovados e inspeccione a unidade instalada regularmente de forma a
assegurar a segurança.
 Certifique-se que sob a área de instalação da unidade não irão passar pessoas durante a instalação e
manutenção.
 Coloque esta unidade num local arejado, afastada de materiais inflamáveis e/ou líquidos. Esta unidade
deverá ser instalada a pelos menos 50cm de distância de paredes circundantes.
 A unidade deve ser instalada fora do alcance das pessoas; afastada de áreas onde as pessoas possam
passar ou sentar-se.
 Antes de proceder à instalação certifique-se que a área seleccionada pode suportar uma carga mínima de
10 vezes o peso da unidade.
 Na instalação, utilize sempre um cabo de segurança aprovado com capacidade para suportar 12 vezes o
peso da unidade. Esta medida de segurança secundária deverá ser instalada de forma a que nenhuma
parte da instalação possa cair mais de 20cm caso o ponto de apoio principal ceda.
 A unidade deverá ser fixa firmemente. Uma instalação oscilante pode ser perigosa e não deverá ser
efectuada!
 Não cubra os orifícios de ventilação ou a unidade poderá sobreaquecer.
 O utilizador da unidade deverá certificar-se que a instalação é aprovada em termos de segurança e em
termos técnicos por uma pessoa qualificada antes de efectuar a primeira utilização. A instalação deverá
ser inspeccionada todos os anos por um técnico qualificado de forma a certificar-se que a segurança está
assegurada.
JB SYSTEMS 33/36
®
MANUAL DO UTILIZADOR
ATLAS
PORTUGUÊS
INSTALAÇÃO ELÉCTRICA + CONFIGURAÇÃO
Importante: A instalação eléctrica deve ser feita apenas por pessoal qualificado, de acordo
com os regulamentos para segurança eléctrica e mecânica no vosso país.
Instalação eléctrica para 1 unidade autónoma:
 Simplesmente insira o cabo de alimentação  a unidade começa a trabalhar imediatamente.
Nota: Pode conectar o comando CA-8 á unidade se desejar ter mais controlo. Consulte a secção "Como
controlar a unidade" para aprender como fazer isto.
Instalação eléctrica para 2 ou mais unidades em modo master/slave:
 Conecte até 16 unidades juntas usando cabos balanceados de microfone de boa qualidade.
 A primeira unidade na cadeia (sem nada conectado á entrada DMX) irá actuar como unidade master.
 As outras unidades irão automaticamente ser definidas em modo slave
 Certifique-se que todas as unidades estão conectadas á corrente.
 Feito!
Nota: Pode conectar um comando CA-8 á unidade master se desejar ter mais controlo sobre a operação
master/slave.
Instalação eléctrica em modo DMX:
 O protocolo DMX é um sinal de alta velocidade usado para controlar equipamento inteligente de luz. É
necessário ligar em série o vosso controlador DMX a todas as unidades conectadas com um cabo
balanceado de boa qualidade
 Ambos os conectores XLR 3 pinos e XLR 5 pinos são usados, mas os XLR 3 pinos são mais populares
porque estes cabos são compatíveis com cabos de áudio balanceados.
Configuração XLR 3 pinos: Pino 1 = Terra ~ Pino 2 = Sinal negativo (-) ~ Pino 3 = Sinal positivo (+)
Configuração XLR 5 pinos: Pino 1 = Terra ~ Pino 2 = Sinal negativo (-) ~ Pino 3 = Sinal positivo (+) ~ Pinos
4+5 não são usados.
 Para prevenir comportamento estranho dos efeitos de luz, devido a interferências, deverá usar uma
resistência de 90Ω a 120Ω no final da série. Nunca utilize divisor de cabo Y, isto simplesmente não
funciona!
 Verifique se todas as unidades estão ligadas á corrente.
 Cada efeito de luz na série precisa de ter o seu próprio endereço inicial para saber
quais os comandos do controlador que tem de descodificar. Na próxima secção irá
aprender como configurar os endereços DMX.
Como configurar os interruptores DIP para obter o endereço inicial correcto:
Cada um dos primeiros 9 interruptores DIP corresponde a um certo valor DMX:
DIP #1 #2 #3 #4 #5
Valor 1 2 4 8 16
Pode combinar os valores destes interruptores para tornar qualquer endereço inicial entre 1 e 512:
 Interruptor 1=ON
Endereço Inicial = 01
 Interruptor 1+3=ON
Endereço Inicial = 05
 Interruptor 1+4=ON
Endereço Inicial = 09
 Interruptor 1+3+4=ON
Endereço Inicial = 13
...
 Interruptor 2+3+4+5+6=ON
Endereço Inicial = 62
JB SYSTEMS 34/36
®
MANUAL DO UTILIZADOR
#6 #7 #8 #9 #10
32 64 128 256 Não Usado
valor: 1
valor: 1+4 = 5
valor: 1+8 = 9
valor: 1+4+8 = 13
valor: 2+4+8+16+32 = 62
