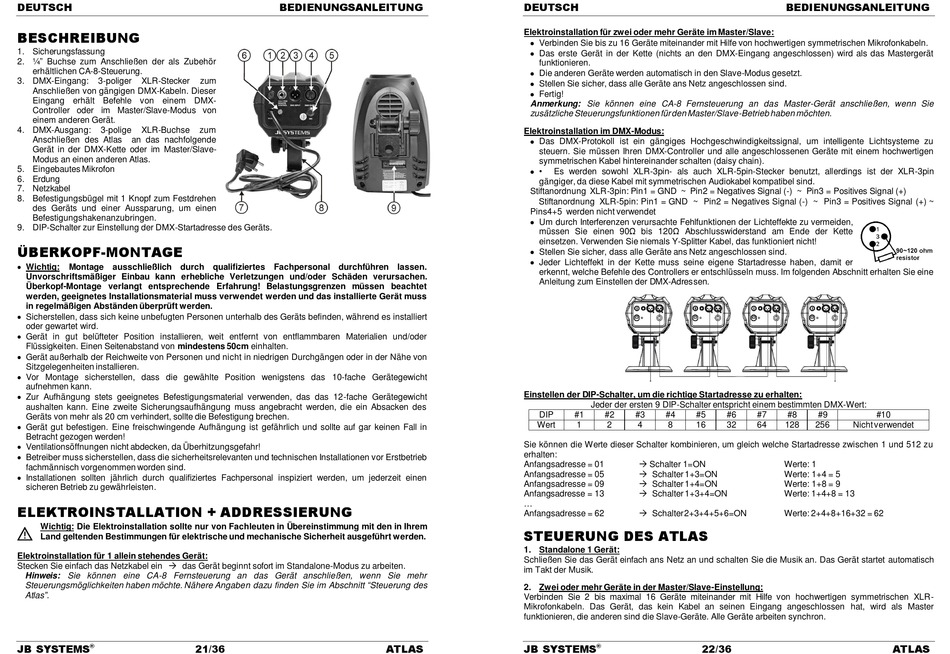

DEUTSCH
BESCHREIBUNG
1. Sicherungsfassung
2. ¼" Buchse zum Anschließen der als Zubehör
erhältlichen CA-8-Steuerung.
3. DMX-Eingang: 3-poliger XLR-Stecker
Anschließen von gängigen DMX-Kabeln. Dieser
Eingang erhält Befehle von einem DMX-
Controller oder im Master/Slave-Modus von
einem anderen Gerät.
4. DMX-Ausgang: 3-polige XLR-Buchse
Anschließen des Atlas an das nachfolgende
Gerät in der DMX-Kette oder im Master/Slave-
Modus an einen anderen Atlas.
5. Eingebautes Mikrofon
6. Erdung
7. Netzkabel
8. Befestigungsbügel mit 1 Knopf zum Festdrehen
des Geräts und einer Aussparung, um einen
Befestigungshakenanzubringen.
9. DIP-Schalter zur Einstellung der DMX-Startadresse des Geräts.
ÜBERKOPF-MONTAGE
 Wichtig:
Montage ausschließlich durch qualifiziertes Fachpersonal durchführen lassen.
Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen.
Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet
werden, geeignetes Installationsmaterial muss verwendet werden und das installierte Gerät muss
in regelmäßigen Abständen überprüft werden.
 Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert
oder gewartet wird.
 Gerät in gut belüfteter Position installieren, weit entfernt von entflammbaren Materialien und/oder
Flüssigkeiten. Einen Seitenabstand von mindestens 50cm einhalten.
 Gerät außerhalb der Reichweite von Personen und nicht in niedrigen Durchgängen oder in der Nähe von
Sitzgelegenheiten installieren.
 Vor Montage sicherstellen, dass die gewählte Position wenigstens das 10-fache Gerätegewicht
aufnehmen kann.
 Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht
aushalten kann. Eine zweite Sicherungsaufhängung muss angebracht werden, die ein Absacken des
Geräts von mehr als 20 cm verhindert, sollte die Befestigung brechen.
 Gerät gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in
Betracht gezogen werden!
 Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
 Betreiber muss sicherstellen, dass die sicherheitsrelevanten und technischen Installationen vor Erstbetrieb
fachmännisch vorgenommen worden sind.
 Installationen sollten jährlich durch qualifiziertes Fachpersonal inspiziert werden, um jederzeit einen
sicheren Betrieb zu gewährleisten.
ELEKTROINSTALLATION + ADDRESSIERUNG
Wichtig: Die Elektroinstallation sollte nur von Fachleuten in Übereinstimmung mit den in Ihrem
Land geltenden Bestimmungen für elektrische und mechanische Sicherheit ausgeführt werden.
Elektroinstallation für 1 allein stehendes Gerät:
Stecken Sie einfach das Netzkabel ein  das Gerät beginnt sofort im Standalone-Modus zu arbeiten.
Hinweis: Sie können eine CA-8 Fernsteuerung an das Gerät anschließen, wenn Sie mehr
Steuerungsmöglichkeiten haben möchte. Nähere Angaben dazu finden Sie im Abschnitt "Steuerung des
Atlas".
JB SYSTEMS 21/36
®
BEDIENUNGSANLEITUNG
zum
zum
DEUTSCH
Elektroinstallation für zwei oder mehr Geräte im Master/Slave:
 Verbinden Sie bis zu 16 Geräte miteinander mit Hilfe von hochwertigen symmetrischen Mikrofonkabeln.
 Das erste Gerät in der Kette (nichts an den DMX-Eingang angeschlossen) wird als das Mastergerät
funktionieren.
 Die anderen Geräte werden automatisch in den Slave-Modus gesetzt.
 Stellen Sie sicher, dass alle Geräte ans Netz angeschlossen sind.
 Fertig!
Anmerkung: Sie können eine CA-8 Fernsteuerung an das Master-Gerät anschließen, wenn Sie
zusätzliche Steuerungsfunktionen für den Master/Slave-Betrieb haben möchten.
Elektroinstallation im DMX-Modus:
 Das DMX-Protokoll ist ein gängiges Hochgeschwindigkeitssignal, um intelligente Lichtsysteme zu
steuern. Sie müssen Ihren DMX-Controller und alle angeschlossenen Geräte mit einem hochwertigen
symmetrischen Kabel hintereinander schalten (daisy chain).
 •
Es werden sowohl XLR-3pin- als auch XLR-5pin-Stecker benutzt, allerdings ist der XLR-3pin
gängiger, da diese Kabel mit symmetrischen Audiokabel kompatibel sind.
Stiftanordnung XLR-3pin: Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+)
Stiftanordnung XLR-5pin: Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+) ~
Pins4+5 werden nicht verwendet
 Um durch Interferenzen verursachte Fehlfunktionen der Lichteffekte zu vermeiden,
müssen Sie einen 90Ω bis 120Ω Abschlusswiderstand am Ende der Kette
einsetzen. Verwenden Sie niemals Y-Splitter Kabel, das funktioniert nicht!
 Stellen Sie sicher, dass alle Geräte ans Netz angeschlossen sind.
 Jeder Lichteffekt in der Kette muss seine eigene Startadresse haben, damit er
erkennt, welche Befehle des Controllers er entschlüsseln muss. Im folgenden Abschnitt erhalten Sie eine
Anleitung zum Einstellen der DMX-Adressen.
Einstellen der DIP-Schalter, um die richtige Startadresse zu erhalten:
DIP
Wert
Sie können die Werte dieser Schalter kombinieren, um gleich welche Startadresse zwischen 1 und 512 zu
erhalten:
Anfangsadresse = 01
Anfangsadresse = 05
Anfangsadresse = 09
Anfangsadresse = 13
...
Anfangsadresse = 62

STEUERUNG DES ATLAS

1. Standalone 1 Gerät:
Schließen Sie das Gerät einfach ans Netz an und schalten Sie die Musik an. Das Gerät startet automatisch
im Takt der Musik.
2. Zwei oder mehr Geräte in der Master/Slave-Einstellung:
Verbinden Sie 2 bis maximal 16 Geräte miteinander mit Hilfe von hochwertigen symmetrischen XLR-
Mikrofonkabeln. Das Gerät, das kein Kabel an seinen Eingang angeschlossen hat, wird als Master
funktionieren, die anderen sind die Slave-Geräte. Alle Geräte arbeiten synchron.
ATLAS JB SYSTEMS
Jeder der ersten 9 DIP-Schalter entspricht einem bestimmten DMX-Wert:
#1 #2 #3 #4 #5 #6
1 2 4 8 16 32
 Schalter 1=ON
 Schalter 1+3=ON
 Schalter 1+4=ON
 Schalter 1+3+4=ON
 Schalter2+3+4+5+6=ON
22/36
®
BEDIENUNGSANLEITUNG
#7 #8 #9 #10
64 128 256 Nicht verwendet
Werte: 1
Werte: 1+4 = 5
Werte: 1+8 = 9
Werte: 1+4+8 = 13
Werte: 2+4+8+16+32 = 62
