Руководство по быстрому началу работы для VTrak M610p

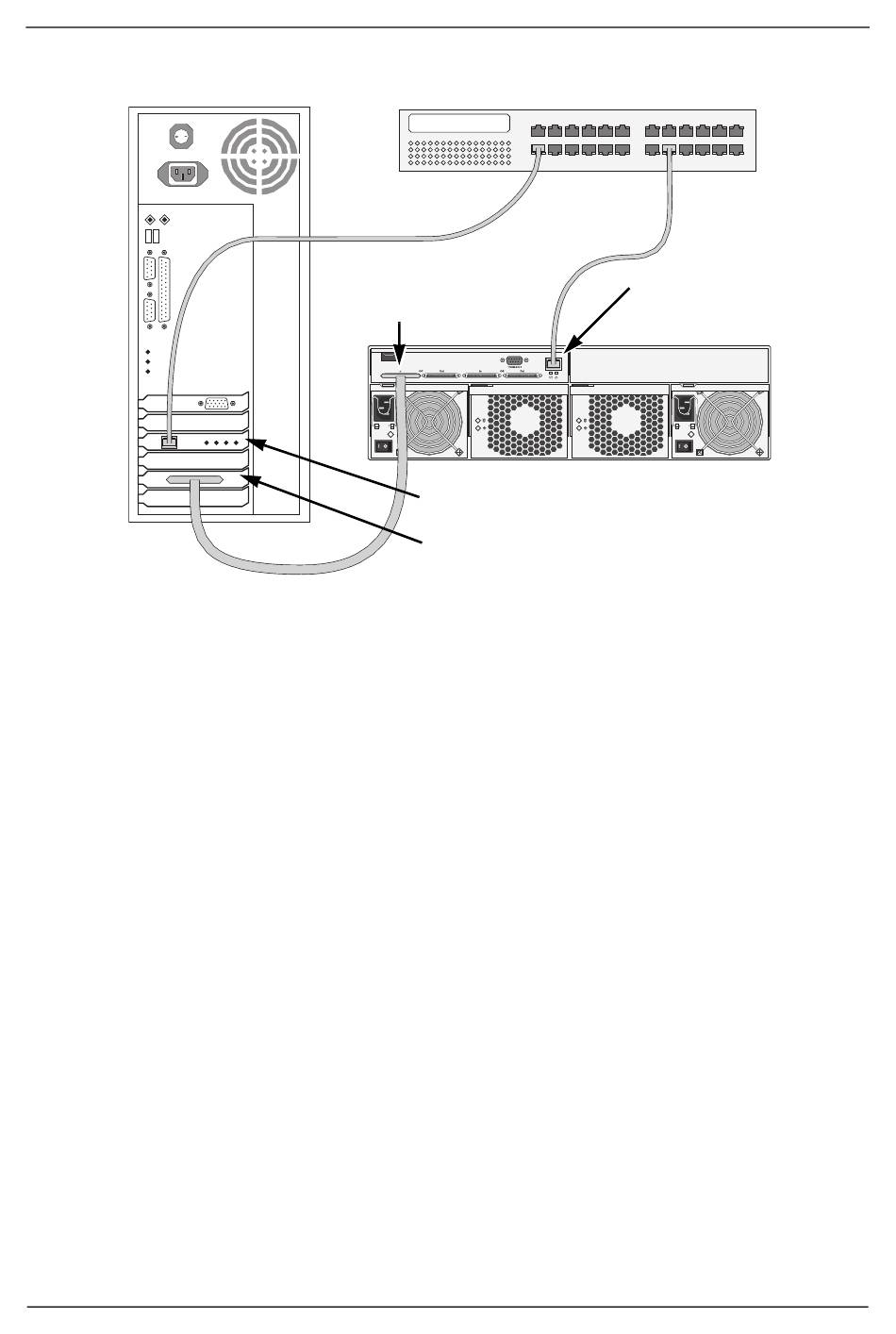

Рис. 6. Соединения VTrak M610p DAS для передачи данных
ПК/сервер
Входной разъем
Канал SCSI
(1 из 2)
NIC (Контроллер сетевого
интерфейса)
Плата SCSI HBA
130
Порт управления
CONSOLE Mgmt
Сетевой
коммутатор
VTrak
