Wasser anschliessen
•
•
•
1
3
WARM
Achtung! Die Funktion des Quooker basiert auf dem Druck der Wasserleitung; er muss darum
immer mit der mitgelieferten Sicherheitsgruppe an die Wasserleitung angeschlossen werden.
Der Quooker Kochend-Wasser-Hahn muss gemäss den vor Ort geltenden Vorschriften
angeschlossen werden.
Stellen Sie die Sicherheitsgruppe so auf, dass der Höhenunterschied zum Abflussrohr so gross
wie möglich ist. Dies ermöglicht das problemlose Abfliessen des Expansionswassers.
2
4
WARM

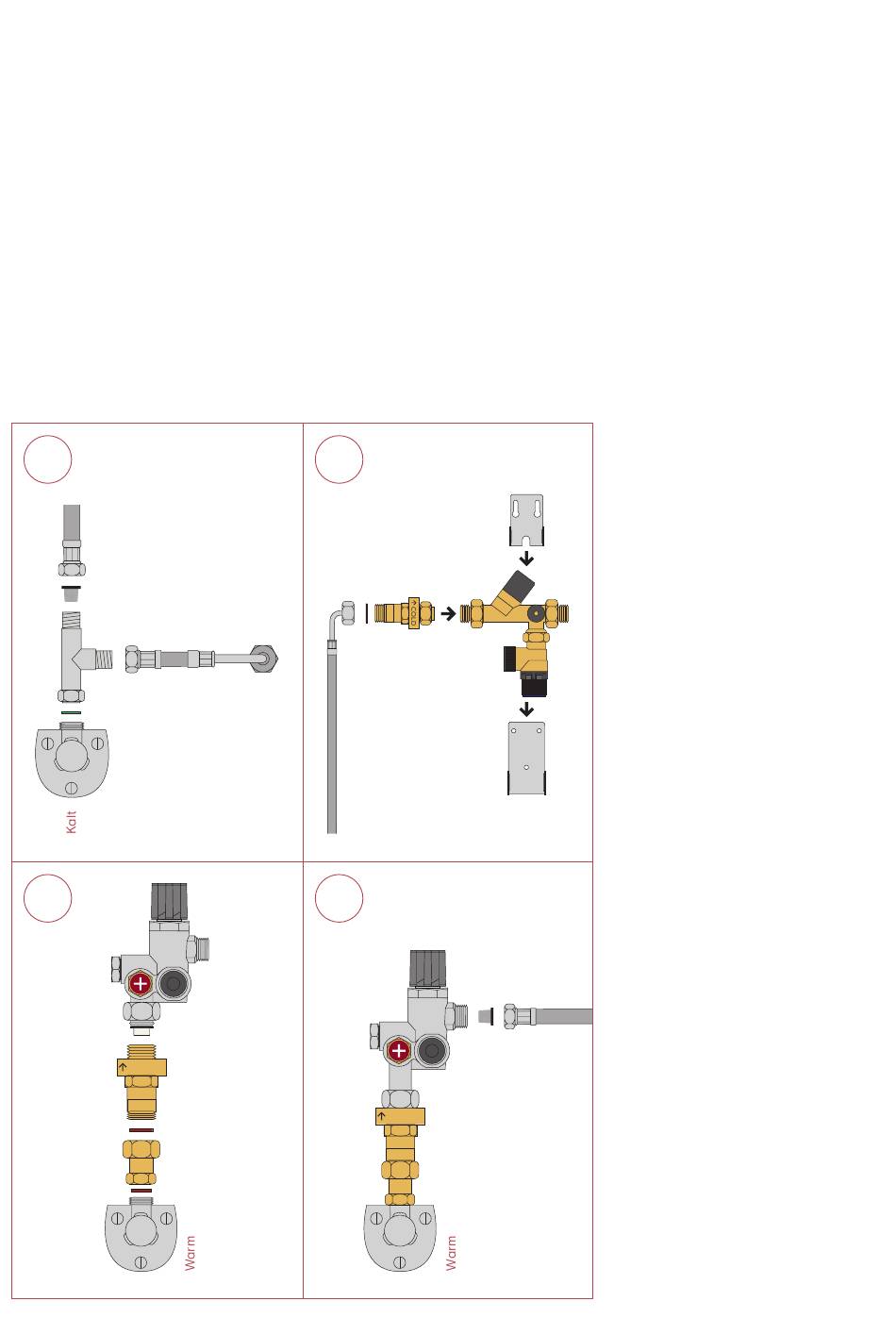

1. T-Stück montieren
Das Eckventil absperren und den Kalt-
wasser schlauch lösen. Das Zulauf-T-Stück
mit dem grünen Fiberring zwischen
Eckventil und dem Kaltwasser schlauch mit
dem Schlauchsieb montieren. Den Ver-
bindungs schlauch am T-Stück befestigen.
2. Sicherheits gruppe befestigen
Die Halterung an der Wand befestigen.
Die Sicherheitsgruppe einhängen und mit
dem zweiten Teil der Halterung befestigen.
Schliessen Sie das Reduzierventil an
die Sicherheitsgruppe an. Schliessen
Sie den Verbin dungs schlauch auf das
Reduzierventil an.
3. Mischventil montieren
Eckventil warm absperren und das
Kopplungsstück mit einem Fiberring
anschliessen. Mischventil auf das
Reduktionsventil montieren und
Reduktionsventil mit dem zweiten Fiberring
an das Kopplungsstück anschliessen.
4. Warmwasser schlauch montieren
Den Warmwasserschlauch der
Mischbatterie, des Fusion oder Flex Hahns
an das Mischventil mit dem Schlauchsieb
anschliessen.
