Quooker PRO3 Installationsanleitung
Vorschau ausblenden
Andere Handbücher für PRO3:
- Handbuch (6 Seiten) ,
- Installationsanleitung (36 Seiten)
Verwandte Anleitungen für Quooker PRO3
Inhaltszusammenfassung für Quooker PRO3

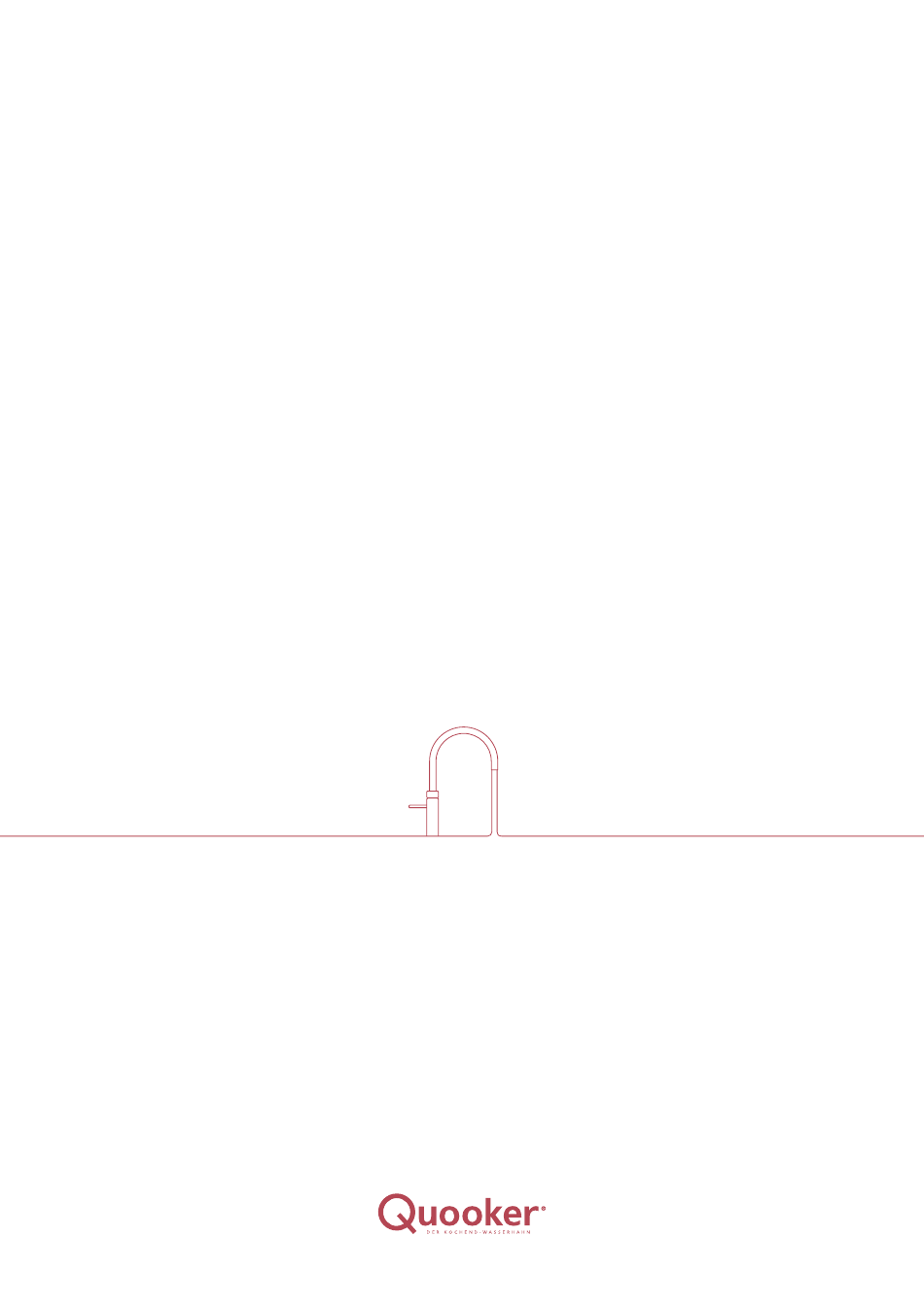

- Seite 1 Installationsanleitung PRO3 Bitte lesen Sie vor der Installation zunächst diese Anleitung...
- Seite 2 Mischwasser wie auch kochendes Wasser entnommen werden. Das Wasser in dem Reservoir wird elektrisch auf 110°C erhitzt und auf dieser Temperatur gehalten. Der Quooker PRO3 hat ein Fassungsvermögen von 3 Litern. Bevor das Quooker-Wasser das Reservoir verlässt, wird es mit einem HiTAC Wasserfilter gereinigt.
- Seite 3 Benutzer Der Quooker-Wasserhahn kann von Kindern im Alter von über acht Jahren und Personen mit körperlicher, sensorischer oder geistiger Behinderung verwendet werden, vorausgesetzt, sie werden dabei betreut oder haben eine Einweisung im Hinblick auf die sichere Nutzung des Apparates erhalten. Klären Sie Personen, die mit dem Quooker-System noch nicht bekannt sind, zum sicheren Gebrauch und über die möglichen Gefahren auf, die mit der Nutzung des Kochend-...
-
Seite 4: Konformitätserklärung
Konformitätserklärung Quooker Nederland b.v., Staalstraat 13, 2984 AJ Ridderkerk (Niederlande) erklärt hiermit eigenverantwortlich, dass der Quooker PRO3 hergestellt ist gemäss den Bestimmungen der Richtlinien: - 2006/95/EC Low Voltage Directive - 2004/108/EC Electromagnetic Compatibility Directive - 2014/68/EU Pressure Equipment Directive und den folgenden Normen entsprechen:... -
Seite 5: Technische Spezifikationen
Technische Spezifikationen Reservoir PRO3 Spannung / Strom 230 V / 10 A Leistung* 1600 W Inhalt 3 liter Aufheizzeit kaltes Reservoir* 10 Minuten Verbrauch im Ruhezustand* 10 W Reservoir Höhe 44 cm Reservoir Durchmesser 15 cm Min. Wasserleitungsdruck 200 kPa (2 bar) Max. -
Seite 6: Inhalt Der Verpackung
Inhalt der Verpackung 1. - Nordic single tap, Fiberring(e), Zentrierring, Stahlring, Messing-Gewindering und zwei Schrauben - oder Fusion Hahn, Fiberring(e), hufeisenförmiges Klemmteil, Mutter und Kunststoffdreieck sowie zwei Schlauchsiebe - oder Flex Hahn, Schläuche, Fiberring(e), Stahlring, Gewindering mit zwei Schrauben, Verbindungsstück mit Kochend-Wasser-Schlauch, Kunststoffdreieck, zwei Schlauchsiebe und Entriegelungsschlüssel. - Seite 7 2. PRO3 reservoir 3. Quooker-Einlassventil mit Fiberringen 4. Eckventil mit Filter und Fiberring...
-
Seite 8: Übersicht Nordic Hahn-Installation
Übersicht Nordic Hahn-Installation Wir empfehlen Ihnen, nachstehende Reihenfolge bei der Installation einzuhalten: A. Loch bohren B1. Nordic single tap montieren C. Wasser anschliessen D. Ablauf anschliessen E. Reservoir anschliessen Achtung! Bitte beachten Sie bei der Installation, dass das Reservoir, das Einlassventil und die Steckdose für den Servicedienst gut zugänglich bleiben sollten. -
Seite 9: Übersicht Fusion Hahn-Installation
Übersicht Fusion Hahn-Installation Wir empfehlen Ihnen, nachstehende Reihenfolge bei der Installation einzuhalten: A. Loch bohren B2. Fusion Hahn montieren C. Wasser anschliessen D. Ablauf anschliessen E. Reservoir anschliessen Achtung! Bitte beachten Sie bei der Installation, dass das Reservoir, das Einlassventil und die Steckdose für den Servicedienst gut zugänglich bleiben sollten. -
Seite 10: Übersicht Flex Hahn-Installation
Übersicht Flex Hahn-Installation Wir empfehlen Ihnen, nachstehende Reihenfolge bei der Installation einzuhalten: A. Loch bohren B3. Flex Hahn montieren C. Wasser anschliessen D. Ablauf anschliessen E. Reservoir anschliessen Achtung! Bitte beachten Sie bei der Installation, dass das Reservoir, das Einlassventil und die Steckdose für den Servicedienst gut zugänglich bleiben sollten. - Seite 11 Sie hier ein Loch von 35 mm Durchmesser. Verwenden Sie einen für dieses Material geeigneten Bohrer. Berücksichtigen Sie hierbei die Reichweite des Auslaufs des Hahns ab des Mittelpunkts des Wasserhahn-loches. ±70 ±70 Loch Ø35 Hole Ø35 Ø50 Ø52 Quooker-Hahn Mischbatterie...
-
Seite 12: Nordic Single Tap Montieren
Nordic single tap montieren • Achtung! Die Gesamtlänge des Kochend-Wasser-Schlauchs beträgt lediglich 70 cm. • Bitte beachten Sie beim Montieren des Reservoirs, dass Sie den Nordic single tap sehr weit nach oben und unten bewegen können müssen. Der Schlauch sollte nicht zu straff angebracht werden. -
Seite 13: Fusion Hahn Montieren
3. Hahn festziehen Das hufeisenförmige Klemmteil auf die Schläuche legen. Die Anziehschraube auf das Gewindeende schrauben. Den Hahn so drehen, dass das Quooker-Logo in Richtung Benutzer weist. Der Bediengriff steht im Kalt-Stand parallel zum Rand der Anrichte. Die Anzieh schraube mit einem Rohr-, Steck- oder Gabelschlüssel... -
Seite 14: Flex Hahn Montieren
Flex Hahn montieren • Bei der Montage des Reservoirs ist darauf zu achten, dass sich das Verbindungsstück des Flex Hahns frei nach oben und unten bewegen können muss. Bei nicht ausgezogenem Schlauch hängt dieser etwa ca. 40 cm unter der Spüle. 1. - Seite 15 5. Verbindungsstück befestigen Klicken Sie den Zugauslauf in die Schnell- kupplung des Verbindungsstücks. Stellen Sie dabei sicher, dass der Schlauch- stutzen vollständig eingesteckt ist. 6. Mischwasserschlauch befestigen Klicken Sie den Mischwasserschlauch in die Schnellkupplung des Verbindungs- stücks. Stellen Sie dabei sicher, dass der Schlauchstutzen vollständig eingesteckt ist.
- Seite 16 Wasser anschliessen • Achtung! Der Quooker funktioniert unter Wasserleitungsdruck und muss immer mit dem mitgelieferten Einlassventil an die Wasserleitung montiert werden. • Der Nordic single tap, der Hahn Fusion oder der Hahn Flex müssen gemäss den vor Ort geltenden Vorschriften angeschlossen werden.
- Seite 17 Reservoir anschliessen • Das Quooker-Reservoir ist mit einem 3-adrigen Netzkabel mit geerdetem Stecker versehen. • Der Nordic single tap, der Hahn Fusion und der Hahn Flex sind mit einem Lichtring ausgestattet, der anzeigt, ob das Heizelement in Betrieb ist oder nicht.
-
Seite 18: Reservoir Entkoppeln
Reservoir entkoppeln • Für Servicefälle. 1. Ausschalten Schalten Sie den Quooker mit dem Ein-/ Ausschalter oben auf der Deckel aus. Lassen Sie den Stecker in der Steckdose. 2. Abkühlen Drehen Sie den Kochend-Wasser-Knopf auf und schliessen Sie ihn wieder, sobald das Wasser kalt ist. - Seite 20 Quooker Schweiz AG Steinackerstrasse 5 CH-8302 Kloten 043 4112030 info@quooker.ch quooker.ch...
