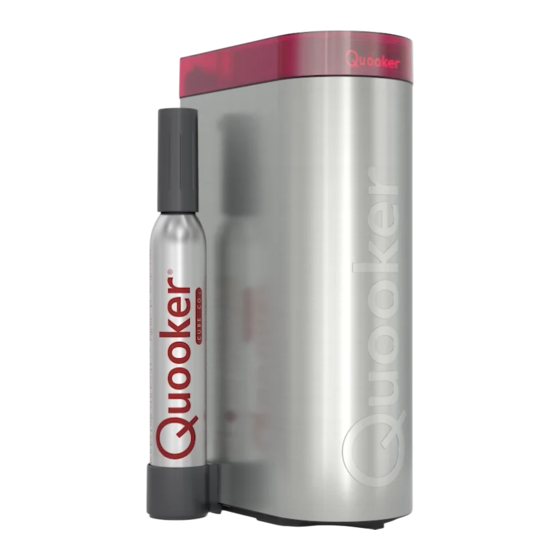

Quooker CUBE Installationsanleitung
Vorschau ausblenden
Andere Handbücher für CUBE:
- Installationsanleitung (24 Seiten) ,
- Bedienungsanleitung (4 Seiten) ,
- Gebrauchsanweisung und pflegetipps (2 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Quooker CUBE
Inhaltszusammenfassung für Quooker CUBE

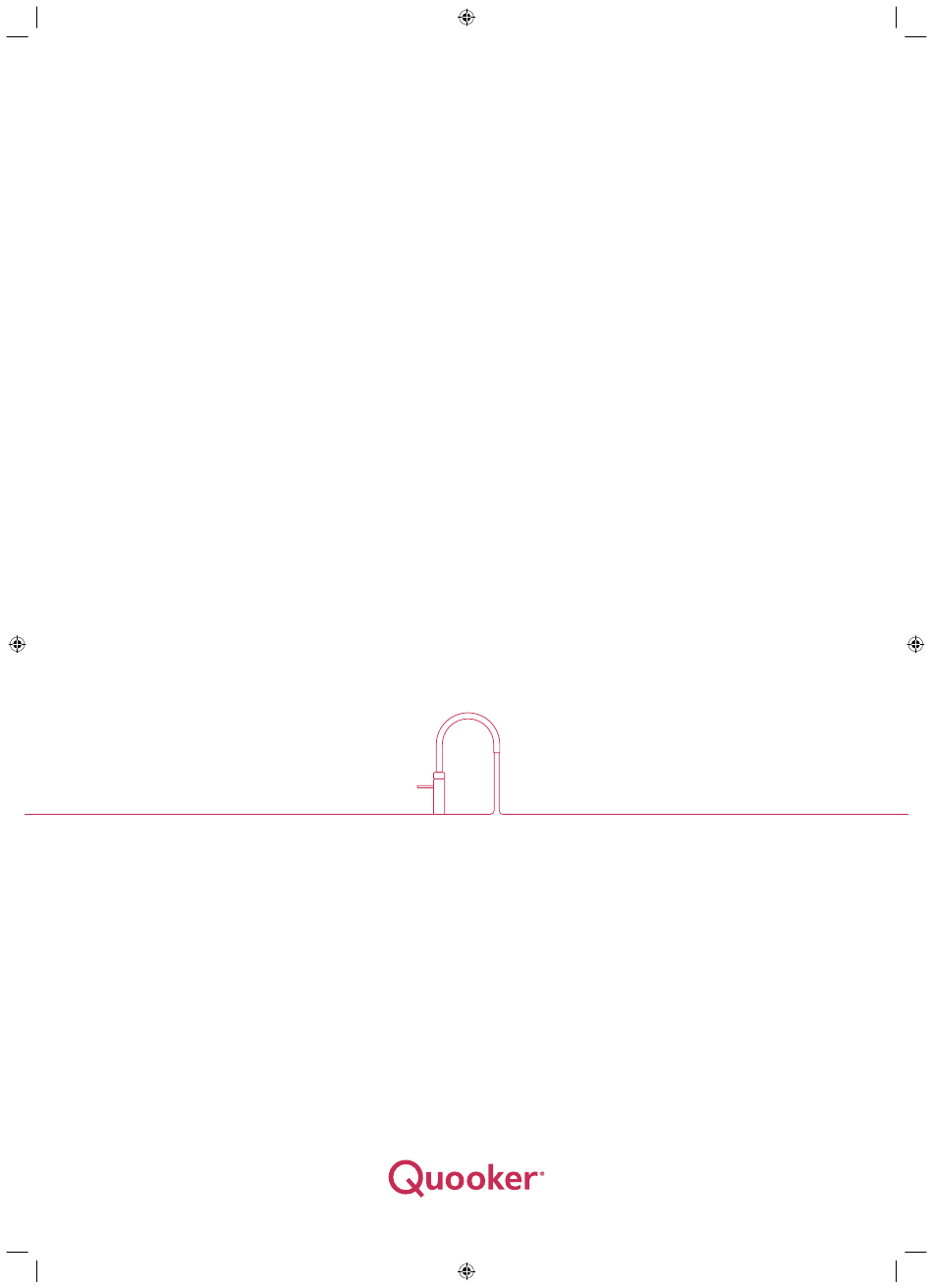

- Seite 1 Installationsanleitung CUBE Bitte lesen Sie vor der Installation zunächst diese Anleitung. 50.387.05 V01 DEGER Installatiehandleiding CUBE Duo 210x297.indd 1 50.387.05 V01 DEGER Installatiehandleiding CUBE Duo 210x297.indd 1 05-08-2021 15:01 05-08-2021 15:01...
- Seite 2 50.387.05 V01 DEGER Installatiehandleiding CUBE Duo 210x297.indd 2 50.387.05 V01 DEGER Installatiehandleiding CUBE Duo 210x297.indd 2 05-08-2021 15:01 05-08-2021 15:01...
-
Seite 3: Inhaltsverzeichnis
Kundenservice von Quooker wenden. Sichere Bedienung Praktische Hintergrundinformationen Installationsvoraussetzungen Konformitätserklärung Verpackungsinhalt Kurzanleitung auf einen Blick Startvorgang CUBE-Einstellungen CUBE demontieren Technische Spezifikationen 50.387.05 V01 DEGER Installatiehandleiding CUBE Duo 210x297.indd 3 50.387.05 V01 DEGER Installatiehandleiding CUBE Duo 210x297.indd 3 05-08-2021 15:01 05-08-2021 15:01... -
Seite 4: Sichere Bedienung
Gehäuse des Gerätes und in der Innenkonstruktion frei von Fremdkörpern. - Platzieren Sie Verlängerungskabel mit Steckdosen oder Netzteilen nicht in die unmittelbare Nähe der Geräterückseite. 50.387.05 V01 DEGER Installatiehandleiding CUBE Duo 210x297.indd 4 50.387.05 V01 DEGER Installatiehandleiding CUBE Duo 210x297.indd 4 05-08-2021 15:01 05-08-2021 15:01... -
Seite 5: Praktische Hintergrundinformationen
Ist keine Steckdose verfügbar, kann auch Reservoir beiliegt. ein Quooker Lastenwechsler verwendet werden. Dem CUBE liegt ein Anschlussset einschließlich dem CO ₂ - Mit dem CUBE von Quooker erhalten Sie nicht nur kaltes, Reduzierventil und dem CO ₂ -Zylinder bei. Das Anschließen warmes und 100°C kochendes Wasser, sondern nun... -
Seite 6: Installationsvoraussetzungen
Luft entweichen kann (mind. 10 cm). Ein zusätzlicher Abstand an beiden Seiten von mindestens zwei Zentimetern wird ebenfalls empfohlen. Der CUBE ist nicht weiter als 70 cm vom Quooker-Reservoir zu platzieren. Belüftung des Küchenschranks Für eine optimale Funktionsweise des CUBEs muss der Küchenschrank, in dem der CUBE installiert wird,... -
Seite 7: Konformitätserklärung
Konformitätserklärung Quooker B.V., Staalstraat 1, NL-2984 AJ Ridderkerk (Niederlande) erklärt hiermit eigenverantwortlich, dass das Produkt Quooker CUBE hergestellt ist gemäß den Bestimmungen der Richtlinien: 2014/35/EU Low Voltage Directive (LVD) 2011/65/EU Restriction of Hazardous Substances (RoHS) Directive 2014/30/EU Electromagnetic Compatibility Directive (EMCD) 2014/68/EU Pressure Equipment Directive (PED) und gemäß... -
Seite 8: Verpackungsinhalt
T-Stück QC Absperrventil CO ₂ -Reduzierventil inkl. transparentem Kunststoffschlauch Zulaufschlauch CUBE (weiß) Schlauch QC (weiße Markierung) zwei Fiberringe Magnethalterung Schlauchsiebe 50.387.05 V01 DEGER Installatiehandleiding CUBE Duo 210x297.indd 8 50.387.05 V01 DEGER Installatiehandleiding CUBE Duo 210x297.indd 8 05-08-2021 15:01 05-08-2021 15:01... - Seite 9 50.387.05 V01 DEGER Installatiehandleiding CUBE Duo 210x297.indd 9 50.387.05 V01 DEGER Installatiehandleiding CUBE Duo 210x297.indd 9 05-08-2021 15:01 05-08-2021 15:01...
-
Seite 10: Kurzanleitung Auf Einen Blick
Wählen Sie Ihr Wasserhahn-Modell (obere Hälfte) sowie Ihr Reservoir (untere Hälfte) und Sie erhalten die komplette Installation Ihres CUBEs. CUBE 50.387.05 V01 DEGER Installatiehandleiding CUBE Duo 210x297.indd 10 50.387.05 V01 DEGER Installatiehandleiding CUBE Duo 210x297.indd 10 05-08-2021 15:01 05-08-2021 15:01... - Seite 11 Flex Fusion Square und Fusion Round Twintaps PRO3 COMBI COMBI+ 50.387.05 V01 DEGER Installatiehandleiding CUBE Duo 210x297.indd 11 50.387.05 V01 DEGER Installatiehandleiding CUBE Duo 210x297.indd 11 05-08-2021 15:01 05-08-2021 15:01...
- Seite 12 Sie das alte Schlauchsieb. 6. Platzieren Sie einen neuen Fiberring auf dem Reservoiranschluss und montieren Sie das T-Stück QC 1. Schließen Sie das Zulauf-T-Stück für den CUBE mit mit Schlüssel 12 und 14. einem Sieb an die Kaltwasserleitung an. 7. Ersetzen Sie den alten Fiberring des Kochend- Wasserschlauchs durch einen neuen.
- Seite 13 50.387.05 V01 DEGER Installatiehandleiding CUBE Duo 210x297.indd 13 50.387.05 V01 DEGER Installatiehandleiding CUBE Duo 210x297.indd 13 05-08-2021 15:01 05-08-2021 15:01...
- Seite 14 Sie das alte Schlauchsieb. 6. Platzieren Sie einen neuen Fiberring auf dem Reservoiranschluss und montieren Sie das T-Stück QC 1. Schließen Sie das Zulauf-T-Stück für den CUBE mit mit Schlüssel 12 und 14. einem Sieb an die Kaltwasserleitung an. 7. Ersetzen Sie den alten Fiberring des Kochend- 2.
- Seite 15 50.387.05 V01 DEGER Installatiehandleiding CUBE Duo 210x297.indd 15 50.387.05 V01 DEGER Installatiehandleiding CUBE Duo 210x297.indd 15 05-08-2021 15:01 05-08-2021 15:01...
- Seite 16 Sie das alte Schlauchsieb. 6. Platzieren Sie einen neuen Fiberring auf dem Reservoiranschluss und montieren Sie das T-Stück QC 1. Schließen Sie das Zulauf-T-Stück für den CUBE mit mit Schlüssel 12 und 14. einem Sieb an die Kaltwasserleitung an. 7. Ersetzen Sie den alten Fiberring des Kochend- 2.
- Seite 17 50.387.05 V01 DEGER Installatiehandleiding CUBE Duo 210x297.indd 17 50.387.05 V01 DEGER Installatiehandleiding CUBE Duo 210x297.indd 17 05-08-2021 15:01 05-08-2021 15:01...
-
Seite 18: Startvorgang
Display des CUBEs keine geprüft haben. Fehlermeldungen anzeigt. Nach ca. 40 Minuten Kühlzeit zeigt der CUBE den Startbildschirm an und ist einsatzbereit. 50.387.05 V01 DEGER Installatiehandleiding CUBE Duo 210x297.indd 18 50.387.05 V01 DEGER Installatiehandleiding CUBE Duo 210x297.indd 18... -
Seite 19: Cube-Einstellungen
Über Ihr Konto auf quooker.com bestellen Sie einfach ein neues Set von vier neuen CO ₂ -Zylindern. Wenn Sie den CO ₂ -Zylinder ausgetauscht haben, wählen Sie im Menü ‘CO ₂ ’. Der CUBE fragt Sie, ob Sie den Zylinder ausgetauscht haben. Nach Ihrer Bestätigung wird der Zähler neu gestartet. -
Seite 20: Cube Demontieren
Schalten Sie den CUBE über das Display aus. Belassen Schließen Sie die das Absperrventil mit dem blauen Hebel. Sie das Netzkabel in der Steckdose. Prüfen Sie, ob der CUBE drucklos ist, indem Sie das stille Wasser aktivieren (Drücken-Halten-Drehen). Es strömt kein 2 CUBE entleeren Wasser mehr aus dem Hahn. - Seite 21 CUBE in eine Schutzverpackung. des Reservoirs an. 6 Kochend-Wasserreservoir lösen Schalten Sie das Reservoir aus und entfernen Sie das T-Stück auf dem Reservoir. 50.387.05 V01 DEGER Installatiehandleiding CUBE Duo 210x297.indd 21 50.387.05 V01 DEGER Installatiehandleiding CUBE Duo 210x297.indd 21 05-08-2021 15:01 05-08-2021 15:01...
-
Seite 22: Technische Spezifikationen
Kühlmittel R600a 28 g Klimaklasse N (16°C – 32°C) IP-Klasse IP21 * Bei den Angaben handelt es sich um Durchschnittswerte. 50.387.05 V01 DEGER Installatiehandleiding CUBE Duo 210x297.indd 22 50.387.05 V01 DEGER Installatiehandleiding CUBE Duo 210x297.indd 22 05-08-2021 15:01 05-08-2021 15:01... - Seite 23 50.387.05 V01 DEGER Installatiehandleiding CUBE Duo 210x297.indd 23 50.387.05 V01 DEGER Installatiehandleiding CUBE Duo 210x297.indd 23 05-08-2021 15:01 05-08-2021 15:01...
- Seite 24 Quooker Deutschland GmbH Am Bahnhof 9 41352 Korschenbroich Telefon 02161 6210800 Fax 02161 6210801 info@quooker.de quooker.de 50.387.05 V01 DEGER Installatiehandleiding CUBE Duo 210x297.indd 24 50.387.05 V01 DEGER Installatiehandleiding CUBE Duo 210x297.indd 24 05-08-2021 15:01 05-08-2021 15:01...
