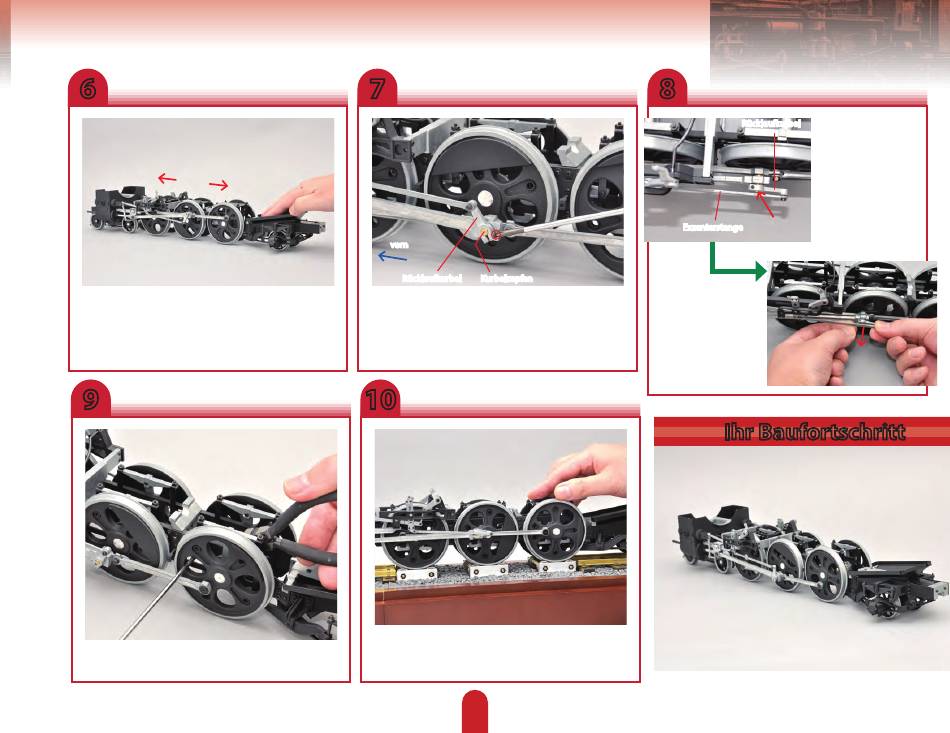

6
Schieben Sie das Untergestell hin und her, um zu prüfen,
ob sich alle Räder leicht drehen. Sollten die Räder
in irgendeiner Form hängen bleiben, führen Sie die
folgenden Schritte aus, um dies zu beheben.
9
Prüfen Sie, ob alle Schrauben und Muffen fest sitzen.
Ziehen Sie alle Verbindungen nach, die sich gelöst haben.
7
vorn
Rücklaufkurbel Kurbelzapfen
Wenn der Winkel der linken und rechten Rücklaufkurbel
nicht korrekt ist, kann dies die Bewegungen des
einstellbaren Gliedes stören. Der korrekte Winkel sollte
ungefähr 10 Grad vorwärts von der Vertikalen betragen.
Ändern Sie beide Winkel, falls nötig, und ziehen Sie die
Schrauben wieder fest.
10
Setzen Sie die untere Baugruppe mit den Rädern in die
Rollen auf den Sockel (siehe Bild). Prüfen Sie, ob sich
alle Räder nun leicht drehen.
214
8
Rücklaufkurbel Der Abstand zwischen
Exzenterstange und
Rücklaufkurbel ist sehr
klein (Pfeil). Wenn sich
die Exzenterstange
nach innen verzieht,
kann sie hier hängen
bleiben.
Exzenterstange
Ist dies der Fall,
lösen Sie die Kurbel
und ziehen Sie sie
vorsichtig ein wenig
heraus. Ziehen Sie die
Schraube wieder fest.
Ihr Baufortschritt
