De Agostini Modelspace C57 Bedienungsanleitung Seite 6

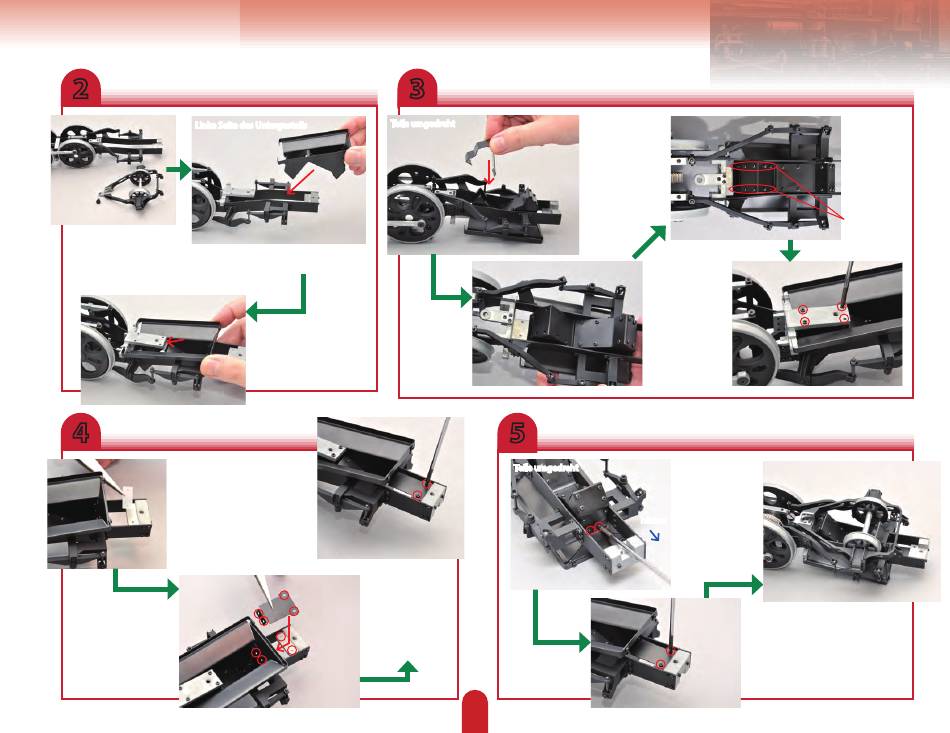

2
Linke Seite des Untergestells
Nehmen Sie nun den
Hinterwagen vom
Schieben Sie den Aschenkasten in die
Untergestell ab.
rechteckige Lücke hinten im Gestell.
Richten Sie die markier-
ten Löcher (Pfeile) des
Aschenkastens an der
Unterseite des Trägers
des Untergestells aus.
4
Setzen Sie in die Aussparung
hinten im Träger ein
Silikonpolster ein (das andere
wird abhängig von der Lücke
eventuell später eingesetzt).
Befestigen Sie die
hintere Stütze des
Aschen kastens so,
dass die eingekreisten
Löcher an den hinte-
ren Löchern in Aschen-
kasten und Träger
ausgerichtet sind.
3
Teile umgedreht
Die Teile
passen genau
zusammen.
5
Teile umgedreht
Zwei weitere
2 x 5 mm
Schrauben dienen
zur Sicherung der
Bauteile. Ziehen
Sie diese in dieser
Bauphase nur
leicht fest.
213
Drehen Sie die
Baugruppe um
und setzen Sie
Teil B der Aschen-
kastenunterseite
auf Teil A.
Drehen Sie die
Baugruppe wie-
der um und be-
festigen Sie den
Aschen kasten
vollständig mit
vier 2 x 5 mm
Schrauben.
Setzen Sie
zur weiteren
Sicherung des
Aschenkastens
bei umgedrehter
hinten
Baugruppe
zwei 2 x 4 mm
Schrauben in die
eingekreisten
Löcher ein.
Befestigen Sie den Hinterwagen
auf die gleiche Weise, wie Sie dies
zuvor getan haben.
Drehen Sie die Baugruppe
wieder um und ziehen Sie die
beiden 2 x 4 mm Schrauben
nun fest.
Befestigen
Sie die
Teile mit
12 weiteren
2 x 2 mm
Schrauben,
sechs auf
jeder Seite.
Sechs Schrauben
auf jeder Seite.
