De Agostini Modelspace C57 Bedienungsanleitung Seite 5

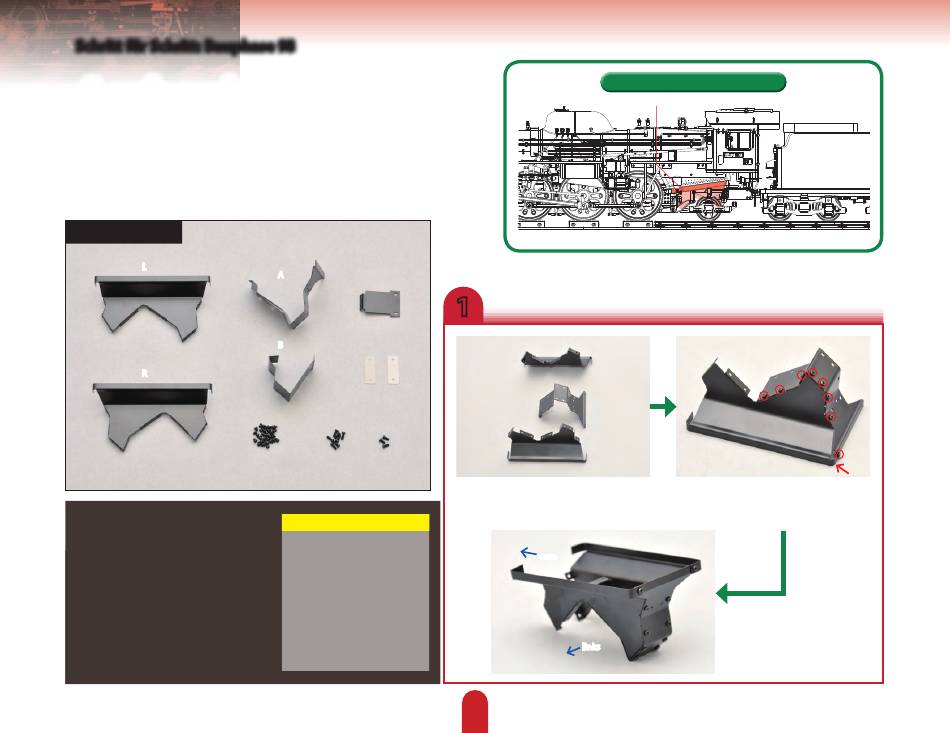

Schritt für Schritt: Bauphase 93
Aschenkasten
Ihre Bauteile
L
R
Aschenkasten (links)
Aschenkasten (rechts)
Aschenkasten, unten A
Aschenkasten, unten B
Aschenkasten, hintere Stütze
Silikonpolster – 2x
Schrauben (2 × 2 mm) – 29x
Schrauben (2 × 5 mm) – 7x
Schrauben (2 × 4 mm) – 3x
A
1
B
Linke Seite, rechte Seite sowie Unterseite
A des Aschenkastens passen wie hier
dargestellt zusammen.
Werk zeuge
Kreuzschlitzschraubendreher
Schlitzschraubendreher
Spitzzange
Wohin die Teile gehören
Aschenkasten
vorn
links
212
Befestigen Sie die rechte Seite und
das Unterteil mit acht der kleineren
Schrauben (2 x 2 mm) in den
eingekreisten Löchern aneinander.
Drehen Sie die Baugruppe um
und befestigen Sie das linke Teil
wie im Schritt zuvor mit acht
weiteren Schrauben.
