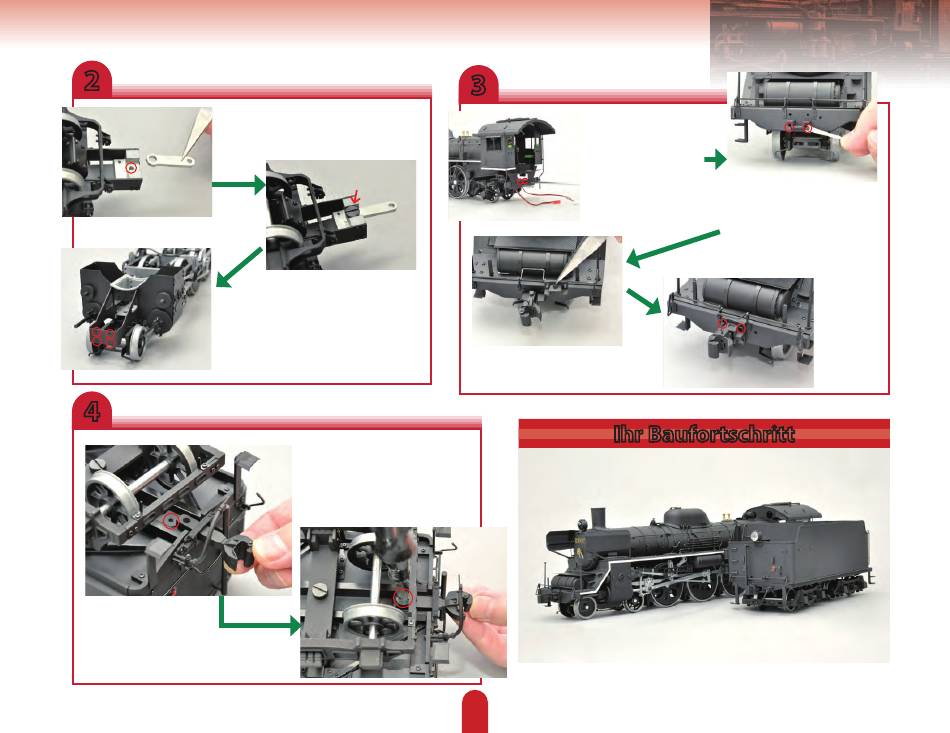

2
Richten Sie das größere Loch in der
Zugstange an dem in der Unterseite des
Untergestells aus.
Drehen Sie das Untergestell wieder
um und suchen Sie die vier Löcher
an der Vorderseite. Dort werden die
Kupplungssättel befestigt.
4
Ziehen Sie die 3 × 8,3 mm
Gelenkschraube in den
ausgerichteten Löchern fest.
Befestigen Sie die Zugstange mit
der 4 x 8 mm Gelenkschraube.
Drehen Sie den Tender mit der
Unterseite nach oben und setzen Sie
die hintere Kupplung über das hintere
Loch. Achten Sie darauf, dass der
Sicherungsstift nicht herausfällt.
3
Setzen Sie die obere
Baugruppe auf das
Unter gestell, führen
Sie die Leitungen vom
Führerstand durch den
Rahmen darunter und
befestigen Sie die beiden
Baugruppen mit zwei
2 x 4 mm Schrauben
(Bauphase 18) aneinander.
Setzen Sie die vordere Kupplung
in den Sattel und dann darauf den
zweiten Sattel.
Ihr Baufortschritt
223
Bringen Sie einen der Kupp-
lungssättel mit zwei Sechskant-
schrauben am vorderen Träger
an. Benutzen Sie den Schrauben-
schlüssel (Bauphase 27) oder eine
Zange.
Befestigen
Sie den Sattel
mit je einer
Sechskant-
schraube in
jedem der
eingekreisten
Löcher.
