De Agostini Modelspace C57 Bedienungsanleitung Seite 12

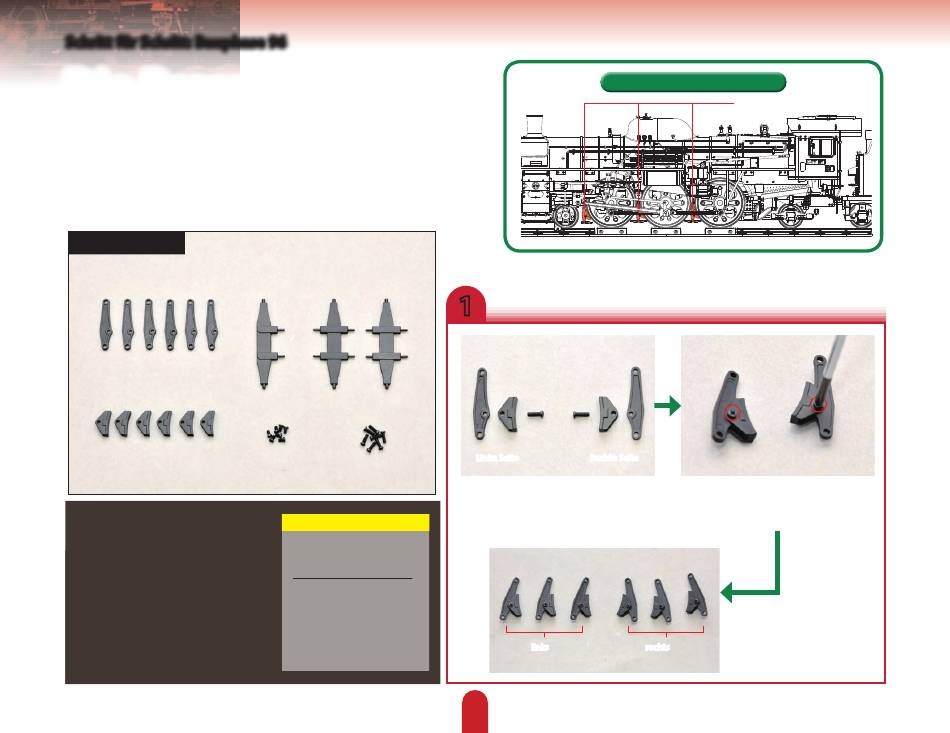

Schritt für Schritt: Bauphase
Die Bremsbacken
Ihre Bauteile
Bremsbacken
Ihre Bauteile
Bremsbackenhebel – 6x
Bremsbacken – 6x
Bremsträger A
Bremsträger B – 2x
Schrauben (2 × 3mm) – 7x
Schrauben (2 × 6mm) – 7x
96
Werk zeuge
Kreuzschlitzschraubendreher
Sekundenkleber
Lackreparatur
Wasserfarbe oder Farbstift
Pinsel
Farbteller
Wohin die Teile gehören
1
Linke Seite Rechte Seite
Es gibt drei Bremsen für jede Seite der
Maschine, bestehend aus jeweils einer
Bremsbacke und einem Bremsbacken-
hebel, die von einer 2 x 6 mm Schraube
zusammengehalten werden.
links
219
Bremsbacken
Setzen Sie einen Bremsbackenhebel in eine
Bremsbacke ein und richten Sie die Löcher
in beiden aus. Ziehen Sie eine 2 × 6 mm
Schraube in diesem Loch fest.
rechts
Montieren Sie auf diese Weise
sechs Bremsbacken.
