2

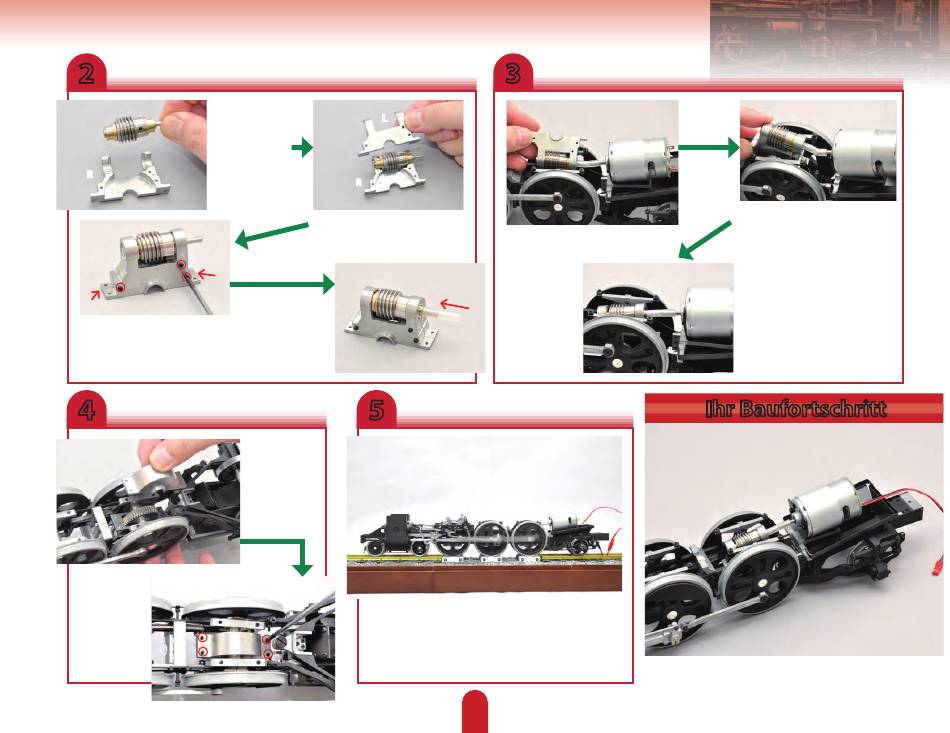

Nehmen Sie nun
die Getriebe-
baugruppe und
setzen Sie sie
in die rechte
Getriebehälfte
R
ein. Sie passt in
die geformte Nut.
Stellen Sie das Getriebe flach Bringen Sie den
auf Ihre Arbeitsfläche und Silikonschlauch
verschließen Sie es mit drei am Ende der
2 x 10 mm Schrauben in den Welle an.
eingekreisten Löchern.
4
Drehen Sie Ihr
Modell um,
halten Sie das
Getriebe dabei
an seinem Platz
fest und setzen
Sie dann das
Unterteil auf.
Befestigen Sie
es mit vier 2 x 6
mm Schrauben.
L
R
Setzen Sie die linke Hälfte auf und
schließen Sie so das Getriebe.
5
Setzen Sie Ihr Modell auf die Schienen des Sockels,
schließen Sie die Leitungen an und betätigen Sie die
Schalter MAINS und RUN, um die Räder in Bewegung
zu sehen. Wenn Probleme auftreten, überprüfen Sie,
ob alle Bauteile in Schritt 2–4 dieser Baugruppe korrekt
eingesetzt wurden.
218
3
Setzen Sie nun das freie Ende des
Schlauches auf die Motorwelle.
Die Biegsamkeit des Schlauches
erlaubt ein Anheben des Getriebes,
sodass Sie es in die Lücke zwischen
dem letzten Radsatz einsetzen
können, wobei die Zähne des
Schneckengetriebes in die des
Antriebsrades eingreifen.
Wenn das Getriebe korrekt einge-
setzt ist, sitzt es gerade; die Zähne
des Schneckengetriebes greifen
sauber in die des Antriebsrades
und der Silikonschlauch ist nahe-
zu perfekt gerade.
Ihr Baufortschritt
