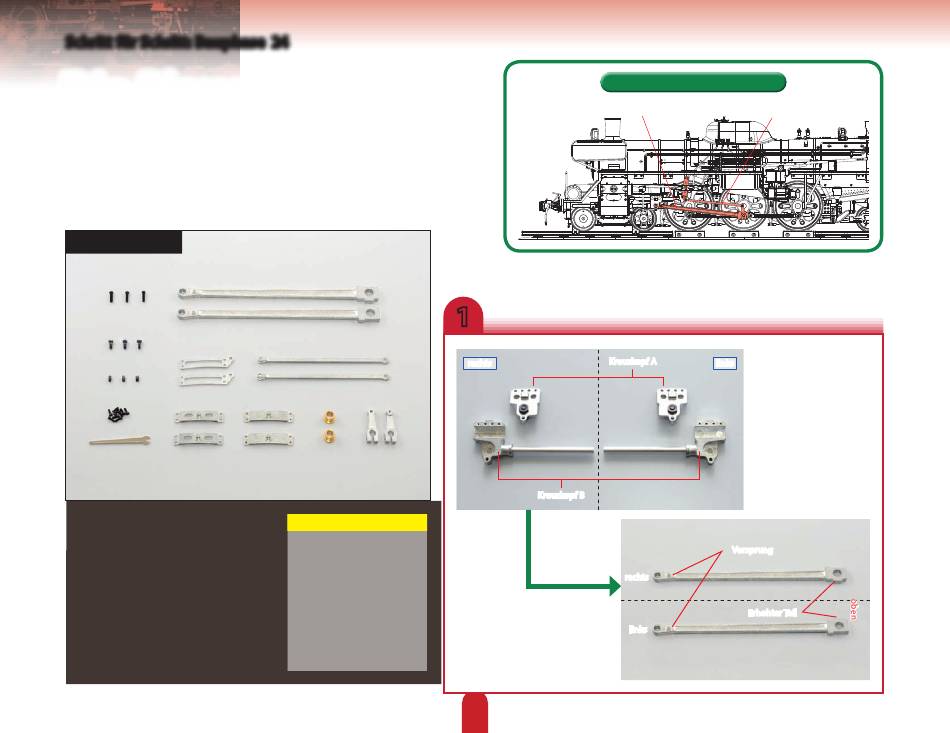

Die Pleuelstangen - De Agostini Modelspace C57 Bedienungsanleitung

Schritt für Schritt: Bauphase

Die Pleuelstangen

Ihre Bauteile
Schrauben (2 × 7 mm) – 3x
Abgestufte Schrauben (2 × 4,8 mm) – 3x
Stellschrauben (2 × 3,8 mm) – 3x
Sechskantschrauben (1,4 × 4 mm) – 9x
Schraubenschlüssel
Rechte Pleuelstange
Linke Pleuelstange
Exzenterstangen – 2x
Erweiterungsglied (mittlere Platten) – 2x
Erweiterungsglied (äußere Platten) – 2x
Erweiterungsglied (innere Platten) – 2x
Buchsen – 2x
Exzenterarme – 2x
24
Werk zeuge
Kreuzschlitzschraubendreher
Schlitzschraubendreher
Pinzette
Wohin die Teile gehören
Pleuelstange
1
Kreuzkopf A
rechts
Kreuzkopf B
rechts
Legen Sie die zwei Pleuelstangen
vor sich, so wie hier gezeigt, um
Vorder­ und Rückseite sowie Ober­
links
und Unterseite zu ermitteln. Prüfen
Sie die Stangen auf Brandschäden
vom Gießen und entfernen Sie
eventuelle Schäden.
56
Exzenterstange
Bereiten Sie die Kreuzköpfe
links
aus Bauphase 16 vor.
Ordnen Sie sie wie hier
abgebildet.
Vorsprung
Erhohter Teil
