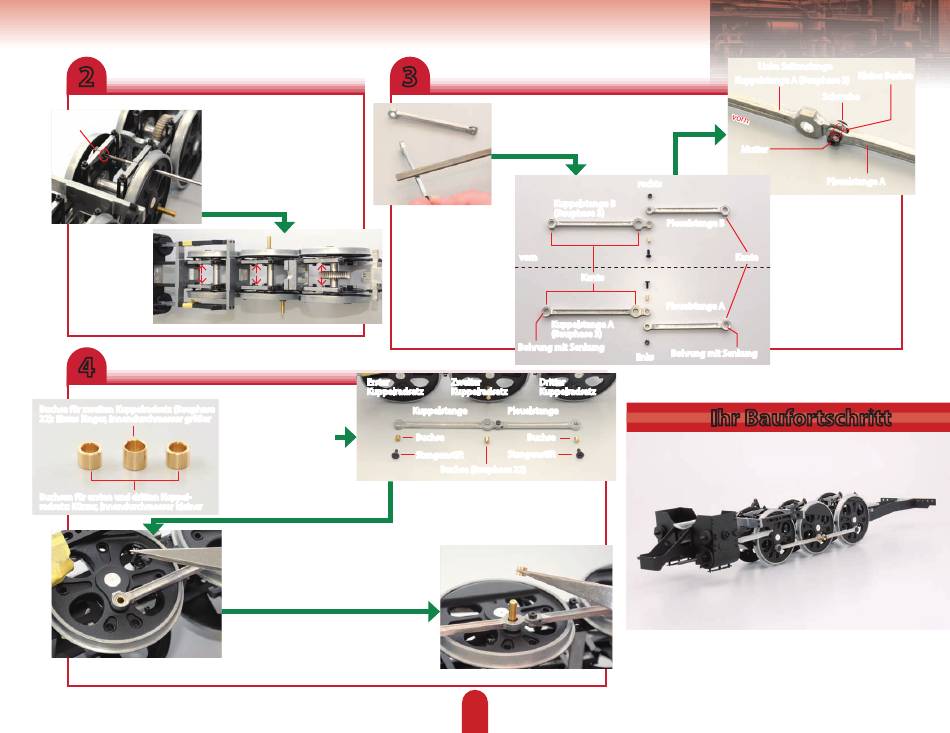

De Agostini Modelspace C57 Bedienungsanleitung Seite 8

2
Befestigen Sie die Blattfeder
Achslager A
wie hier gezeigt mit einer
2 x 7 mm Schraube (Bauphase
21) am langen Teil des
Achslagers.
Wiederholen
Sie dies, um die
anderen fünf
Blattfedern
an den ent­
sprechenden
Achslagern zu
befestigen.
4
Buchse für zweiten Kuppelradsatz (Bauphase
22): Etwas länger, Innendurchmesser größer
Buchsen für ersten und dritten Kuppel­
radsatz: Kürzer, Innendurchmesser kleiner
3
Legen Sie alle Teile
dieser Bauphase sowie
aus Bauphase 3 genau
wie im Bild rechts
dargestellt aus.
Erster
Kuppelradsatz
Bestimmen die zwei
Arten von Buchsen: die
kürzeren mit kleinerem
Innendurchmesser
und die längeren mit
größerem Durchmesser.
Richten Sie das Loch in der Kuppelstange mit
dem außermittigen Loch des ersten Radsatzes
aus. Setzen Sie eine Buchse in das Loch in der
Stange ein und dann den Stangenstift in die
Buchse. Ziehen Sie anschließend alles am Rad
fest. Verfahren Sie genauso am dritten Radsatz.
Halten Sie das Loch am hinteren Ende der
Kuppelstange über den vorstehenden Stift am
zweiten Radsatz und setzen Sie dazwischen
eine Buchse (Bauphase 22) ein. Wiederholen Sie
diesen Schritt auf der anderen Seite des Modells.
Prüfen Sie die Kuppelstangen auf
Brandschäden vom Gießen. Entfernen
Sie eventuelle Beschädigungen mit
einer Feile.
Kuppelstange B
(Bauphase 3)
vorn
Kante
Kuppelstange A
(Bauphase 3)
Bohrung mit Senkung
Zweiter Dritter
Kuppelradsatz Kuppelradsatz
Kuppelstange Pleuelstange
Buchse Buchse
Stangenstift
Stangenstift
Buchse (Bauphase 22)
Legen Sie die Baugruppe aus
Bauphase 3 wie abgebildet neben
die drei benötigten Buchsen und
zwei Stifte.
55
Linke Seitenstange
Kuppelstange A (Bauphase 3)
Mutter
rechts
Setzen Sie das hintere
Ende der Kuppelstange
Pleuelstange B
in die Vorderseite
der Pleuelstange
ein. Drücken Sie eine
Kante
kleine Buchse durch
die markierten Löcher,
führen Sie eine 2 x 6 mm
Schraube durch Buchse
Pleuelstange A
und Loch und ziehen
Sie eine Mutter auf der
Schraube fest.
Bohrung mit Senkung
links
Ihr Baufortschritt
Kleine Buchse
Schraube
Pleuelstange A
