Schritt für Schritt: Bauphase
Die Sicherheitsventile
und Schieberstangen

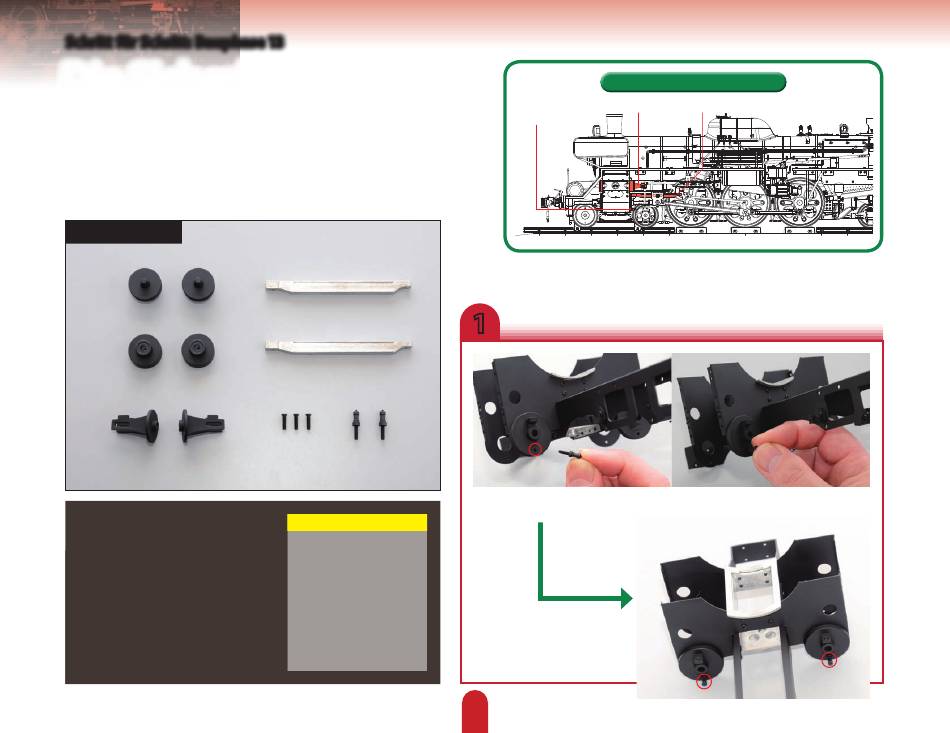

Ihre Bauteile
Vordere Dampfkastenabdeckung – 2x
Kolbenventilführungen A – 2x
Kolbenventilführungen B – 2x
Schieberstangen – 2x
Zylinder-Sicherheitsventile – 2x
2 × 5 mm Schrauben – 3x
13
Werk zeuge
Kreuzschlitzschraubendreher
Synthetischer Kautschuk-
Klebstoff
Flachfeile oder Sandpapier
Zahnstocher
Wohin die Teile gehören
Zylinder- Ventilführung
Sicherheitsventil
1
Setzen Sie eines der Zylinder-Sicherheitsventile in einen der Zylinderdeckel auf der
hinteren Platte ein – in das Loch, aus dem Sie in Bauphase 12 die Schraube entfernt haben.
Setzen Sie das zweite Sicher-
heitsventil in das Loch der
Abdeckung auf der anderen
Seite der hinteren Platte ein.
31
Schieberstange
