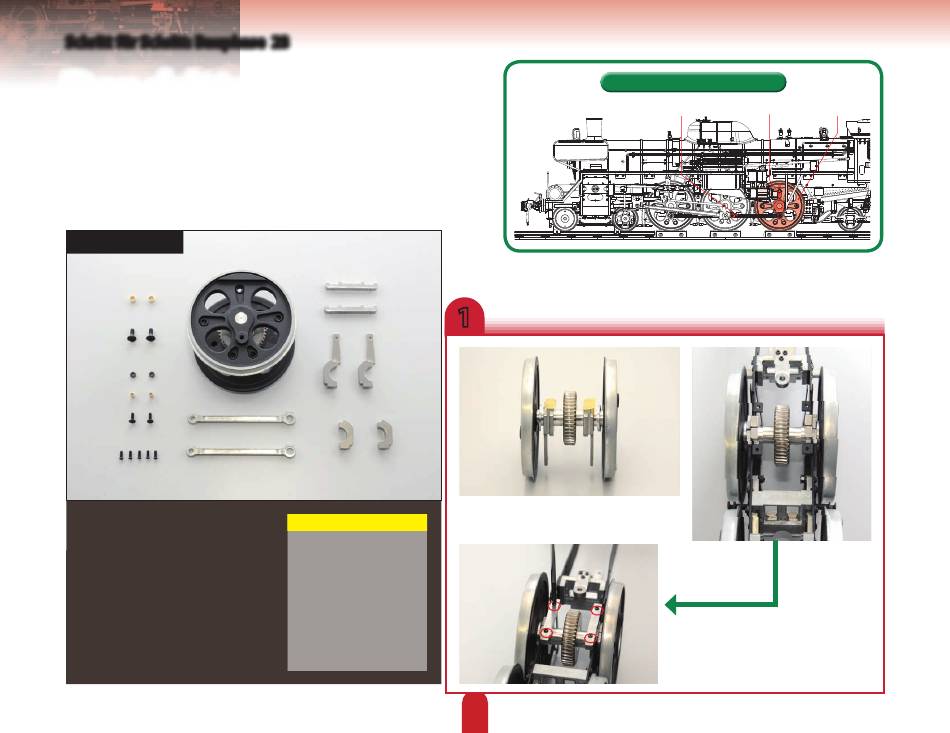

De Agostini Modelspace C57 Bedienungsanleitung Seite 7

Schritt für Schritt: Bauphase
Der dritte
Kuppelradsatz
Ihre Bauteile
Buchsen (groß) – 2x
Stangenstifte – 2x
Muttern (M2) – 2x
Buchsen (klein) – 2x
Schrauben (2 × 6 mm) – 2x
Schrauben (2 × 5 mm) – 5x
Dritter Kuppelradsatz
Pleuelstange A
Pleuelstange B
Achslagerschutz – 2x
Achslager A – 2x
Achslager B – 2x
23
Werk zeuge
Kreppband
Kreuzschlitzschraubendreher
Zange
Feile
Steckschlüssel (4 mm)
Wohin die Teile gehören
Hintere Seitenstange
1
Setzen Sie die Achslager über den Achsen des
dritten Kuppelradsatzes zusammen und sichern
Sie sie vorübergehend mit Kreppband.
54
Achslager Dritter Kuppelradsatz
Passen Sie die Achslager in den
Trägerrahmen ein, entfernen Sie das
Kreppband und befestigen Sie sie mit
je einem Achslagerschutz und zwei
2 x 5 mm Schrauben.
