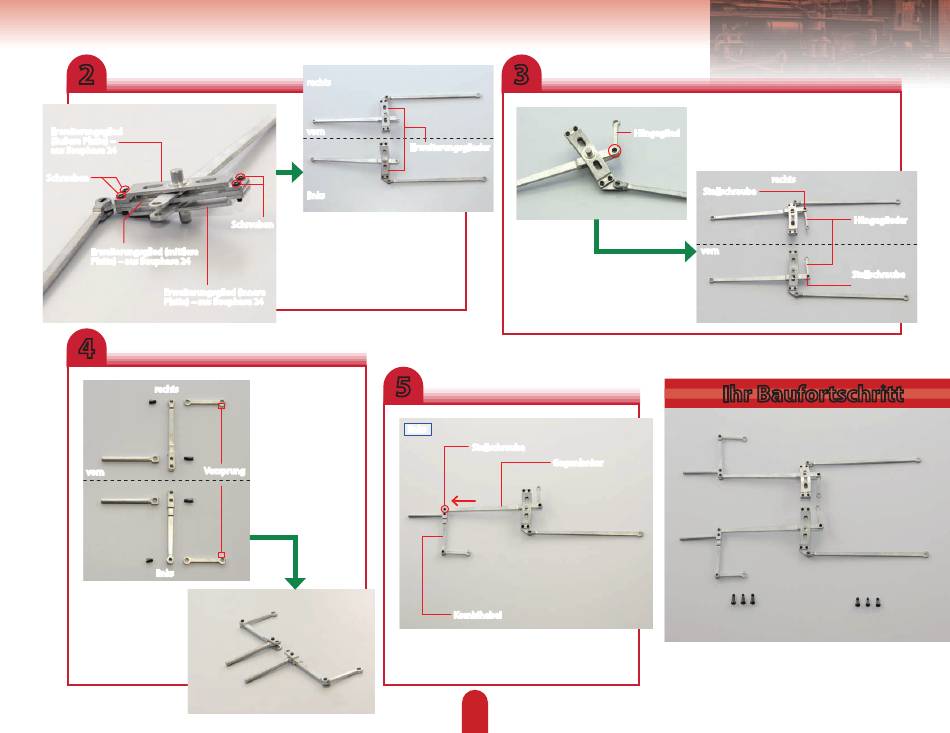

De Agostini Modelspace C57 Bedienungsanleitung Seite 12

2
Erweiterungsglied
(äußere Platte) –
aus Bauphase 24
Schrauben
Erweiterungsglied (mittlere
Platte) – aus Bauphase 24
Erweiterungsglied (innere
Platte) – aus Bauphase 24
4
rechts
Vorsprung
vorn
links
Bauen Sie die
beiden Sätze
zusammen.
rechts
vorn
Erweiterungsglieder
links
Schrauben
Setzen Sie die äußere und innere
Platte des Erweiterungsgliedes
(Bauphase 24) jeweils auf eine
Seite der mittleren Platte und
befestigen Sie sie mit 1,4 x 4 mm
Schrauben.
5
Bereiten Sie die die
Verbindungsglieder,
Kombihebel, Kolben­
ventilspindeln sowie
links
jeweils zwei der Stell­
schrauben vor. Legen
Sie die Teile aus wie
dargestellt.
Verbinden Sie das Ende des Gegenlenkers mit
dem Ende des Kombihebels und befestigen Sie
ihn mit einer 2 x 4,5 mm Stellschraube (Kreis).
3
Verfahren Sie genauso
mit dem anderen
Hängeglied.
Stellschraube
Gegenlenker
Kombihebel
59
Bringen Sie ein Hängeglied am Ende
des linken Gegenlenkers an und
Hängeglied
befestigen Sie es mit einer 2 x 3,6 mm
Schraube (Kreis).
rechts
Stellschraube
vorn
Ihr Baufortschritt
Hängeglieder
Stellschraube
