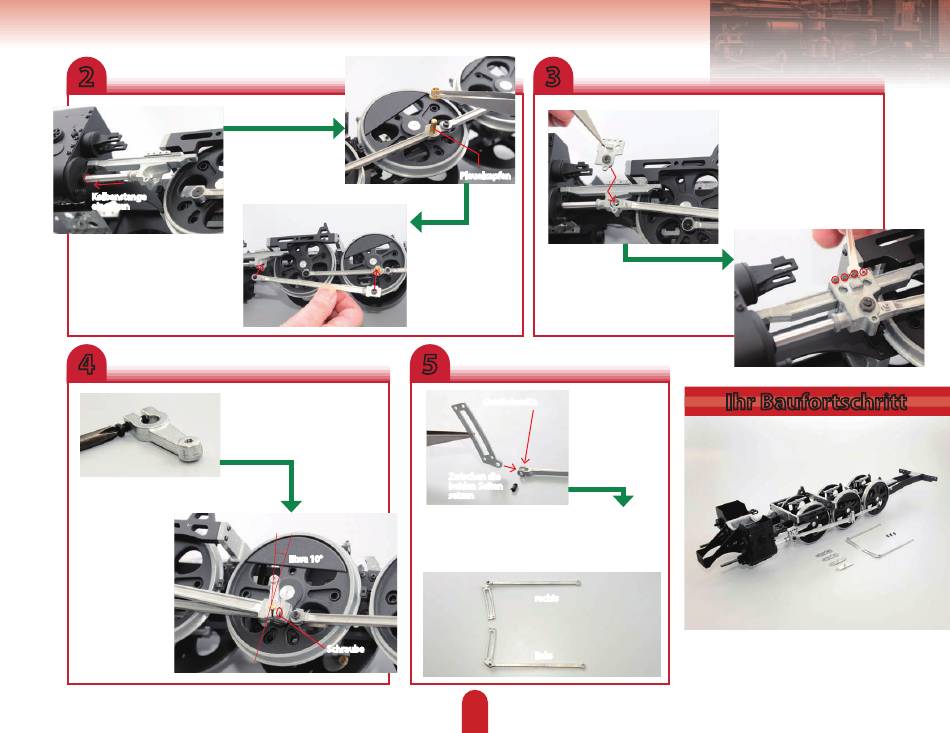

De Agostini Modelspace C57 Bedienungsanleitung Seite 10

2
Kolbenstange
einsetzen
Nehmen Sie Kreuzkopf B und
schieben Sie ihn über die
Schieberstange. Setzen Sie
dann die Kolbenstange in das
Loch im Zylinderdeckel ein.
4
Ziehen Sie eine 2 × 7 mm
Schraube wie hier gezeigt in
einem Exzenterarm fest.
Setzen Sie den
Exzenterarm wie hier
dargestellt auf den
Pleuelzapfen. Drehen
Sie den Arm, sodass
die Spitze etwa 10°
weiter nach vorn
zeigt. Ziehen Sie zum
Befestigen des Arms
die Schraube (Kreis)
fest. Wiederholen Sie
Schritt 2–4 auf der
rechten Seite des
Modells.
Setzen Sie eine
Buchse auf den
Pleuelzapfen.
Setzen Sie das Loch
im hinteren Ende der
Pleuelstange auf den
Pleuelzapfen und
das vordere Ende
der Stange in den
Kreuzkopf.
5
Bauen Sie einen zweiten Satz aus mittlerer Platte des
Erweiterungsgliedes und Exzenterstange zusammen.
Um de linke und rechte Baugruppe in Zukunft
auseinanderhalten zu können, die Schrauben von der
Etwa 10°
gegenüberliegenden Seite festziehen.
Schraube
3
Pleuelzapfen
Ziehen Sie je eine Sechskantschraube in
jedem der vier Löcher oben am Kreuz­
kopf mit einem Schraubenschlüssel fest.
Setzen Sie das Loch
Gewindeseite
einer mittleren Platte
eines Erweiterungs­
gliedes auf das Ende
einer Exzenterstange.
Ziehen Sie eine
2 × 3,8 mm Schraube
Zwischen die im Loch fest.
beiden Seiten
setzen
rechts
links
57
Setzen Sie Kreuzkopf A auf
Kreuzkopf B. Führen Sie dabei
den Stift in das Loch in der
Pleuelstange ein.
Ihr Baufortschritt
