Palazzetti P2 Installations-, Gebrauchs- Und Wartungsanleitung Seite 74

1. Hahn Rücklauf Anlage mit Rückschlagventil
2. Hahn Vorlauf Anlage / Rohrschlange Sanitärkreis
3. Umwälzpumpe Anlage
4. Umwälzpumpe Wärmeerzeuger
5. Schichtventil
6. Fühler Rücklauf Anlage
7. Entlüftung Anlage
8. Entlüftung Wärmeerzeuger
9. Plattenwärmetauscher
10. Fühler Vorlauf Wärmeerzeuger
11. Steuerung
12. Hahn Vorlauf Wärmeerzeuger
13. Hahn Rücklauf Wärmeerzeuger
14. Metallkasten
A) Rücklauf von der Heizung
B) Vorlauf Heizung / Rohrschlange Sanitärkreis
C) Rücklauf Rohrschlange Sanitärkreis
D) Rücklauf zum Wärmeerzeuger
E) Vorlauf vom Wärmeerzeuger
74

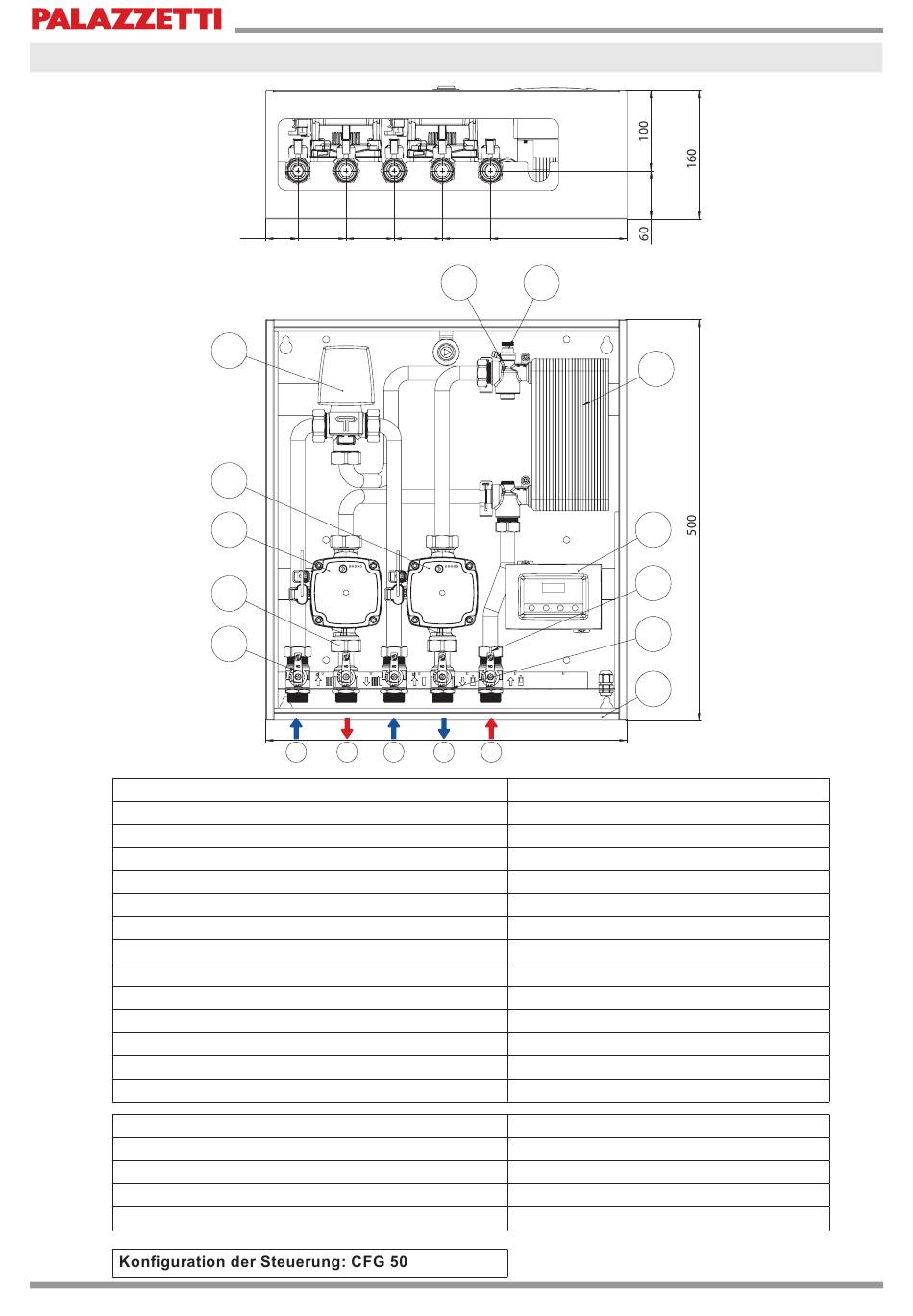

KIT L5: BESCHREIBUNG DES PRODUKTS
40 60 60
5
4
3
2
1
A B C
60 60 170
7 8
450
D E
¾" Außengewinde x ¾" Außengewinde
¾" Außengewinde x 1" Innengewinde
GRUNDFOS UPM3 HYBRID
GRUNDFOS UPM3 HYBRID
¾" Außengewinde x ¾" Außengewinde
¾" Außengewinde x 1" Innengewinde
9
11
12
13
14
VZA - 1"
/
fast
fast
40 Platten
/
TC 100
Weiß gestrichen
¾" Außengewinde
¾" Außengewinde
¾" Außengewinde
¾" Außengewinde
¾" Außengewinde
