INSTALLAZIONE DI UN GENERATORE A PELLET SPROVVISTO DI CIRCOLATORE A BORDO
AVVERTENZA:
E' possibile abbinare i kit idraulici anche a generatori a pellet sprovvisti di circolatore a bordo macchina.
In questo caso, in base alla tipologia di kit scelto, è possibile operare in due diversi modi:
Kit idro serie "P"
Se si è scelto di installare un kit della serie "P" l'idraulico dovrà predisporre oltre al kit anche un secondo circolatore da far partire con il consenso
della stufa a pellet (seguire le indicazioni sul libretto istruzioni della stufa).
Kit idro serie "L"

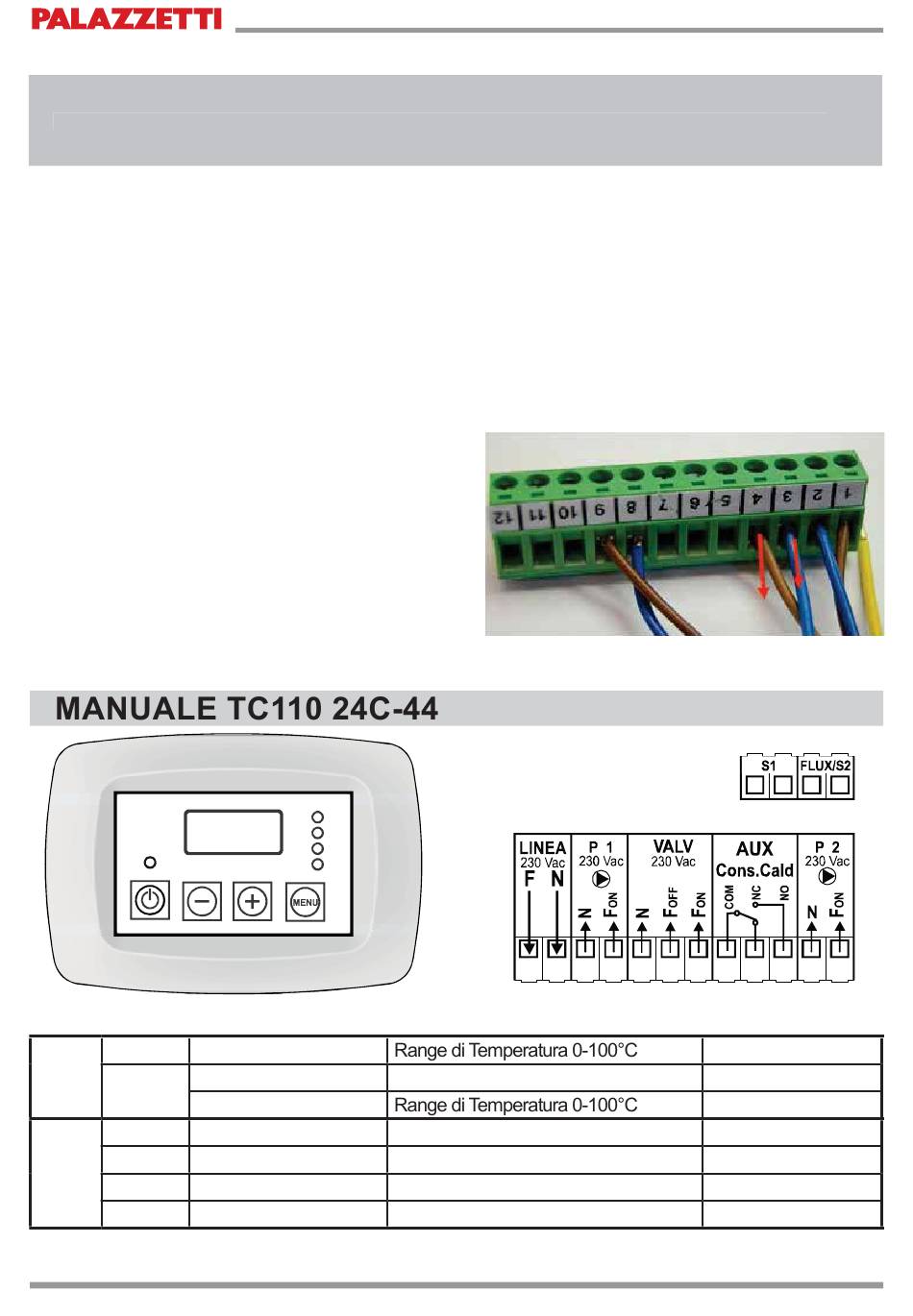

Se si è scelto di installare un kit della serie "L" l'elettricista dovrà scollegare
i cavi di alimentazione del circolatore sul ramo primario (cavi 3 e 4 di figura)
a bordo del kit idraulico e collegarli attraverso un mammut, con un cavo
di prolunga (non in dotazione), alla morsettiera presente sul generatore a
pellet (seguire le indicazioni sul libretto istruzioni della stufa).
In questo modo sarà il generatore a pellet a dare il consenso al circolatore
(a bordo del kit) ad attivarsi.
OFF
P1 P2
QUADRO UTENTE
S1 Sonda Termocamino
Ingressi Flussostato
FLUX/S2
Sonda Sanitario
P1 Pompa Termocamino
VALV Valvola/e sanitaio
Uscite
AUX Ausiliario
P2 Pompa impianto
24
P 1
VALV
P 2
AUX
P3 P4
Consenso On/Off
Uscita alimentata 230 Vac
Uscita alimentata 230 Vac in scambio
Contatti puliti in scambio
Uscita alimentata 230 Vac
1 2 3 4 5 6 7 8 9 10 11 12

SCHEMA DI COLLEGAMENTO

3(N) - 4(Fon)
5(N)-6(Foff)-7(Fon)
8(com)-9(nc)-10(no)
11(n)-12(Fon)
