Palazzetti P2 Installations-, Gebrauchs- Und Wartungsanleitung Seite 70

1. Hahn Ausgang Sanitärkreis
2. Hahn Eingang Sanitärkreis
3.
4. Umwälzpumpe Wärmeerzeuger
5. Schichtventil
6. Fühler Rücklauf Anlage
7. Entlüftung Anlage Sanitärkreis
8. Entlüftung Wärmeerzeuger
9. Plattenwärmetauscher
10. Fühler Vorlauf Wärmeerzeuger
11. Steuerung
12. Hahn Vorlauf Wärmeerzeuger
13. Hahn Rücklauf Wärmeerzeuger
14. Metallkasten
A) Ausgang Warmwasser
B) Eingang Kaltwasser
C) Vorlauf Heizung
D) Vorlauf vom Wärmeerzeuger
E) Rücklauf zum Wärmeerzeuger
70

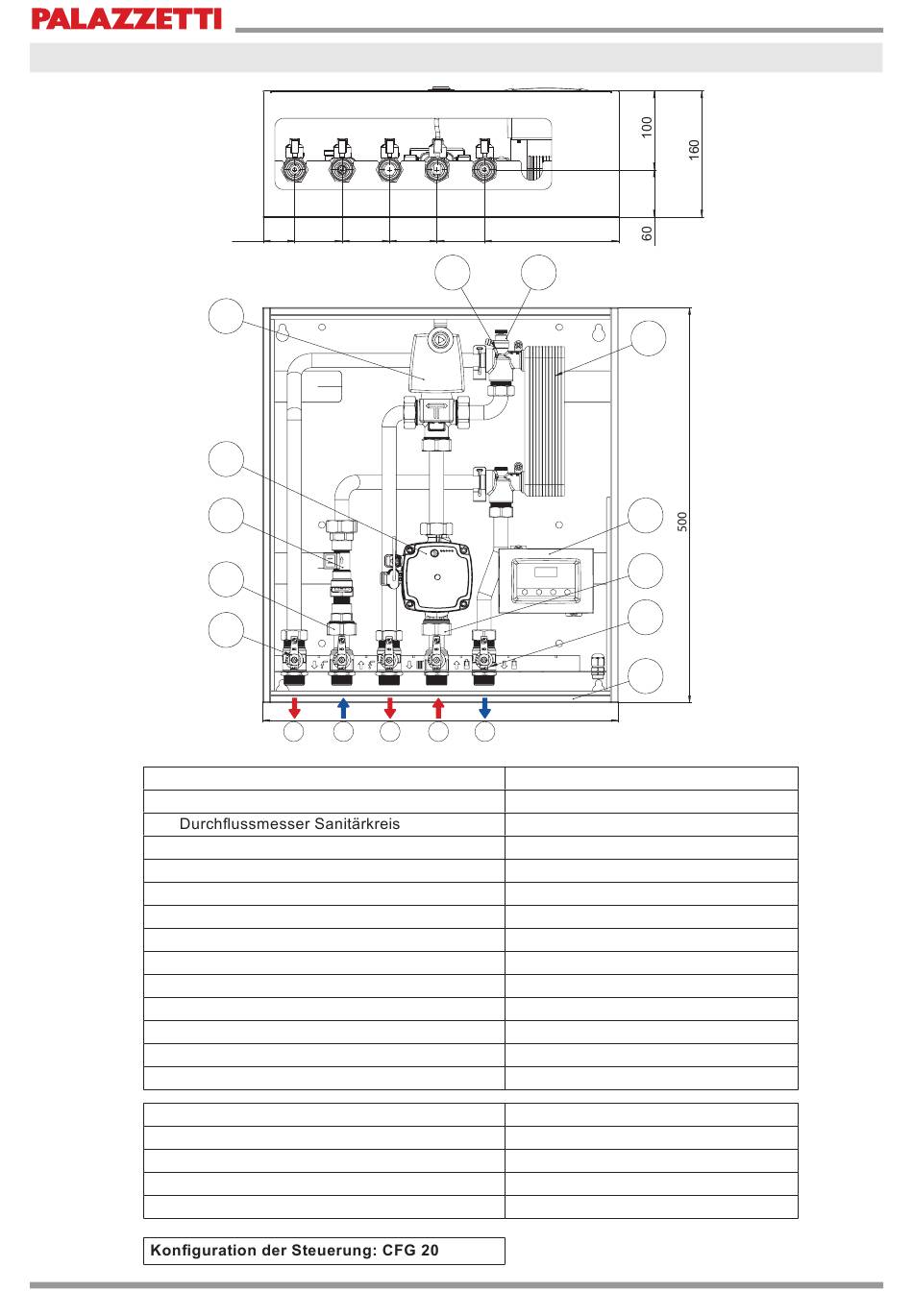

KIT L2: BESCHREIBUNG DES PRODUKTS
40 60 60
5
4
3
2
1
A B C
60 60 170
7 8
450
D E
¾" Außengewinde x ¾" Außengewinde
¾" Außengewinde x 1" Innengewinde
GRUNDFOS UPM3 HYBRID
¾" Außengewinde x 1" Innengewinde
¾" Außengewinde x ¾" Außengewinde
9
11
12
13
14
VZA - 1"
/
fast
fast
20 Platten
/
TC 100
Weiß gestrichen
¾" Außengewinde
¾" Außengewinde
¾" Außengewinde
¾" Außengewinde
¾" Außengewinde
