Palazzetti P2 Installations-, Gebrauchs- Und Wartungsanleitung Seite 60

60

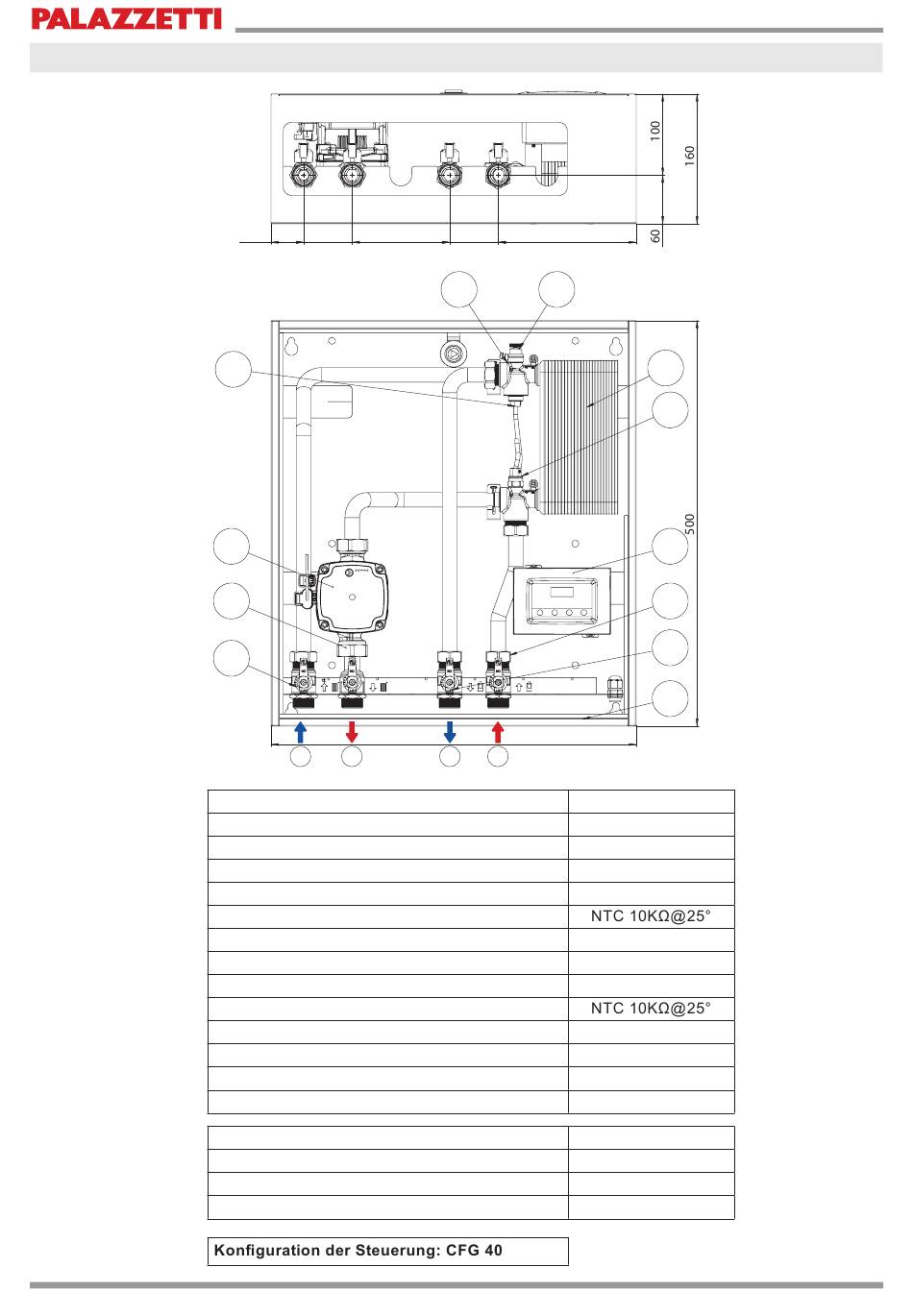

KIT P1: BESCHREIBUNG DES PRODUKTS
40 60 120
6
3
2
1
A B
1. Hahn Rücklauf Anlage mit Rückschlagventil
2. Hahn Vorlauf Anlage
3. Umwälzpumpe Anlage
4. Umwälzpumpe Wärmeerzeuger
5. Anti-Kondenswasserventil
6. Fühler Rücklauf Anlage
7. Entlüftung Anlage
8. Entlüftung Wärmeerzeuger
9. Plattenwärmetauscher
10. Fühler Vorlauf Wärmeerzeuger
11. Steuerung
12. Hahn Vorlauf Wärmeerzeuger
13. Hahn Rücklauf Wärmeerzeuger
14. Metallkasten
A) Rücklauf von der Heizung
B) Vorlauf zur Heizung
D) Rücklauf zum Wärmeerzeuger
E) Vorlauf vom Wärmeerzeuger
60 170
7 8
450
D E
¾" Außengewinde
¾" Außengewinde
GRUNDFOS UPM3
40 Platten
¾" Außengewinde
¾" Außengewinde
Weiß gestrichen
¾" Außengewinde
¾" Außengewinde
¾" Außengewinde
¾" Außengewinde
9
10
11
12
13
14
/
/
fast
fast
TC 100
