Fehlerdiagnose Alternator - Stator und Rotor
Arbeiten am Generator dürfen nur von geschultem Fachpersonal durchgeführt werden.
Arbeiten am Generator dürfen nur von geschultem Fachpersonal durchgeführt werden.
Statorwicklung
Lötstelle
14
Überspan-
Wieder-
nungsableite-
stand R1
lement U1
Zuganker
Lagerschild
Sollten die Wiederstände dem Sollwert entsprechen ist der Stator geprüft und in Ordnung.
Messen Sie die zwei Rotorwicklungen direkt an den Lötstellen (14, 15, 16 und 17).
Gehen Sie wie folgt vor:
●
Ziehen Sie langsam an der Handsatrteinrichtung bis ein Lötstellenpaar sichtbar wird.
●
Messen Sie den Wiederstand.
●
Drehen Sie den Rotor mittels Handstarteinrichtung langsam weiter, bis sich das zweite
Lötstellenpaar in Messposition befi ndet (auf der gegenüberliegenden Seite des Rotors).
Der Sollwert jeder Wicklung liegt bei 9,5-10 Ω.
Sollte kein bzw. ein deutlich geringerer Wiederstand messbar sein, ist die Rotorwicklung defekt bzw.
unterbrochen.
Sollten die Wiederstände dem Sollwert entsprechen, sind die Lötverbindungen der auf dem Rotor
aufgebrachten Komponenten (Gleichrichter, Wiederstände und Überspannungsableitelemente) eine
weitere mögliche Fehlerursache.
Um diese Komponenten zu messen muss der Stator demontiert werden.
Arbeiten am Generator dürfen nur von geschultem Fachpersonal durchgeführt werden.
230 Volt Spannung, Lebensgefahr !

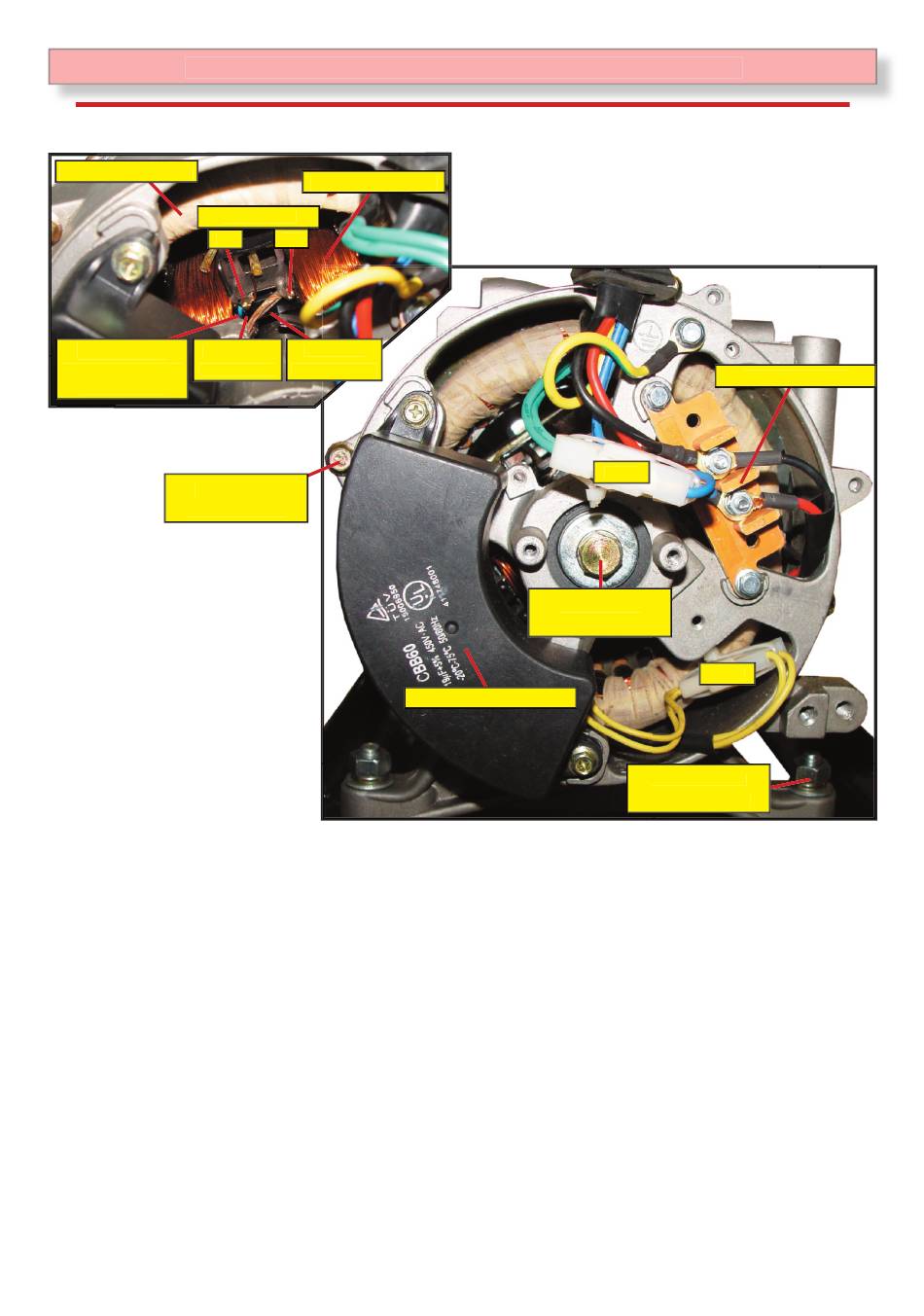

Rotorwicklung
15
Gleich-
richter B1
Regelkondensator
230 Volt Spannung, Lebensgefahr !
-24-
CN8
Zuganker
Rotor
CN9
Generator-
aufhängung
Klemmbrett
