Hub Montieren; Hub Installation; Monter Le Hub - Assa Abloy aperio C100 V3 Installations- Und Montageanleitung

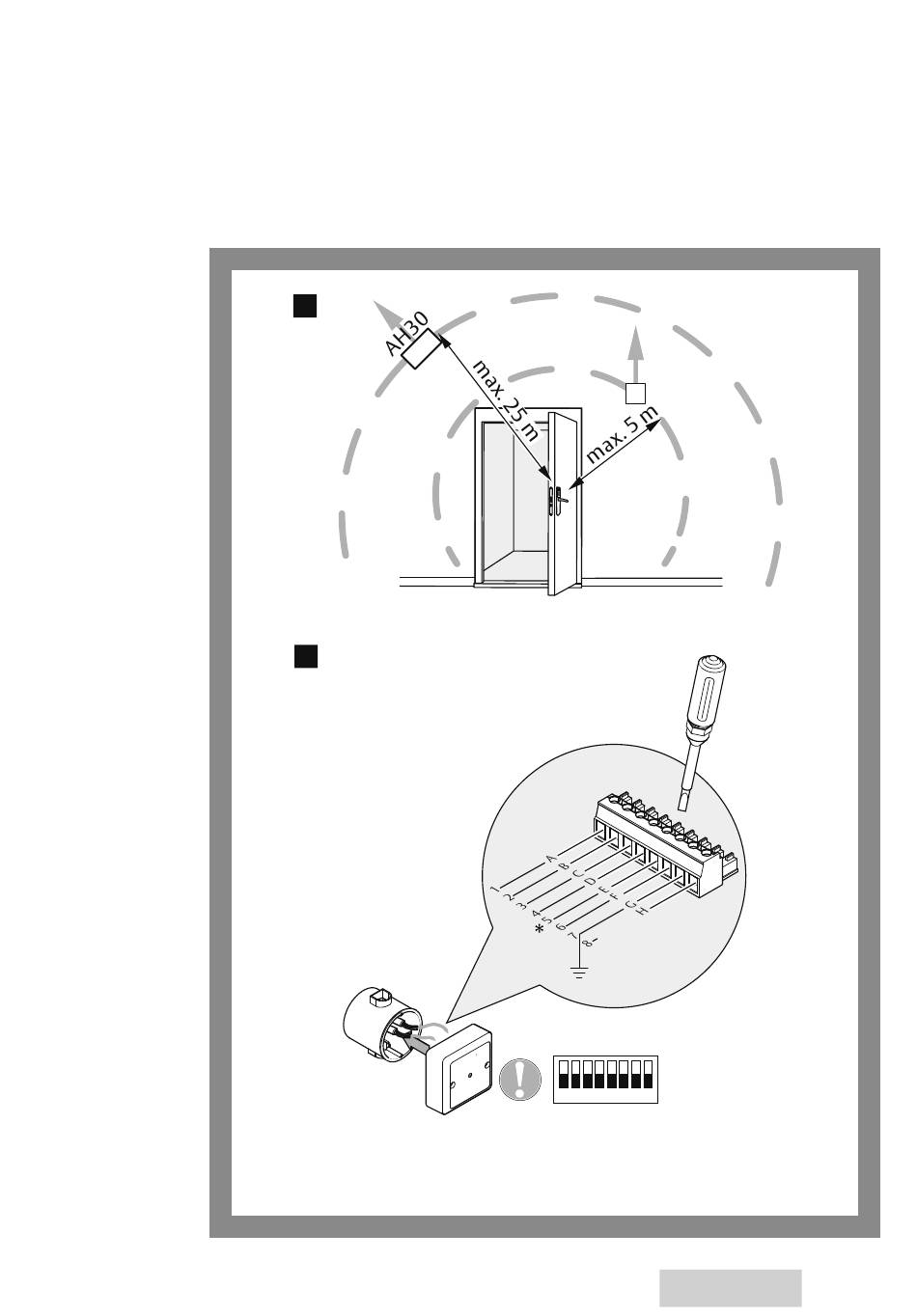

Abb. 13 :
Den Hub
anschließen
Pic. 13 :
Hub connection
Fig. 13 :
Connecter le hub
Belegung:
Assignment:
Affectation :
A: RS485 A
B: RS485 B
C: DATA 1 out
D: DATA 0 out
E: LED red in
F: LED green in
G: Gnd
H: 8 V bis 24 V
Approved 2017-08-16

Hub montieren

Hub installation

Monter le hub

1
2
Nicht verbinden, wenn
*
das Signal nicht vom
DIP-Schalter 1 verwen-
det werden darf
Leave unconnected, if
signal is selected not
to be used by DIP
switch 1
Ne pas connecter si le
signal ne doit pas être
utilisé par le
commutateur DIP 1
2,5
DIP1
OFF
1 2 3 4 5 6 7 8
DE / EN / FR
