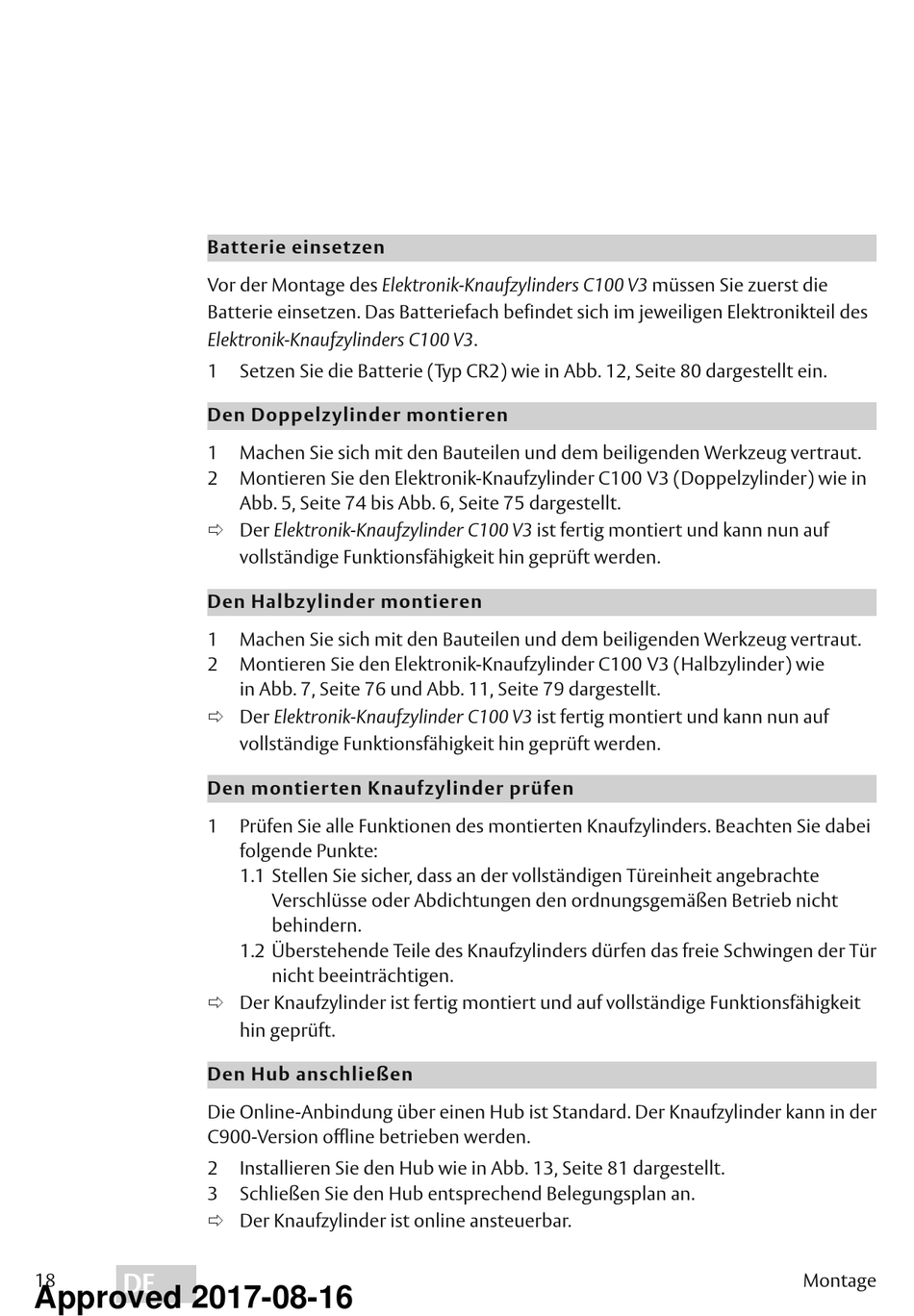

Batterie einsetzen
Vor der Montage des Elektronik-Knaufzylinders C100 V3 müssen Sie zuerst die
Batterie einsetzen. Das Batteriefach befindet sich im jeweiligen Elektronikteil des
Elektronik-Knaufzylinders C100 V3.
1
Setzen Sie die Batterie (Typ CR2) wie in Abb. 12, Seite 80 dargestellt ein.
Den Doppelzylinder montieren
1
Machen Sie sich mit den Bauteilen und dem beiligenden Werkzeug vertraut.
2
Montieren Sie den Elektronik-Knaufzylinder C100 V3 (Doppelzylinder) wie in
Abb. 5, Seite 74 bis Abb. 6, Seite 75 dargestellt.
Der Elektronik-Knaufzylinder C100 V3 ist fertig montiert und kann nun auf
vollständige Funktionsfähigkeit hin geprüft werden.
Den Halbzylinder montieren
1
Machen Sie sich mit den Bauteilen und dem beiligenden Werkzeug vertraut.
2
Montieren Sie den Elektronik-Knaufzylinder C100 V3 (Halbzylinder) wie
in Abb. 7, Seite 76 und Abb. 11, Seite 79 dargestellt.
Der Elektronik-Knaufzylinder C100 V3 ist fertig montiert und kann nun auf
vollständige Funktionsfähigkeit hin geprüft werden.
Den montierten Knaufzylinder prüfen
1
Prüfen Sie alle Funktionen des montierten Knaufzylinders. Beachten Sie dabei
folgende Punkte:
1.1 Stellen Sie sicher, dass an der vollständigen Türeinheit angebrachte
Verschlüsse oder Abdichtungen den ordnungsgemäßen Betrieb nicht
behindern.
1.2 Überstehende Teile des Knaufzylinders dürfen das freie Schwingen der Tür
nicht beeinträchtigen.
Der Knaufzylinder ist fertig montiert und auf vollständige Funktionsfähigkeit
hin geprüft.
Den Hub anschließen
Die Online-Anbindung über einen Hub ist Standard. Der Knaufzylinder kann in der
C900-Version offline betrieben werden.
2
Installieren Sie den Hub wie in Abb. 13, Seite 81 dargestellt.
3
Schließen Sie den Hub entsprechend Belegungsplan an.
Der Knaufzylinder ist online ansteuerbar.
Montage
