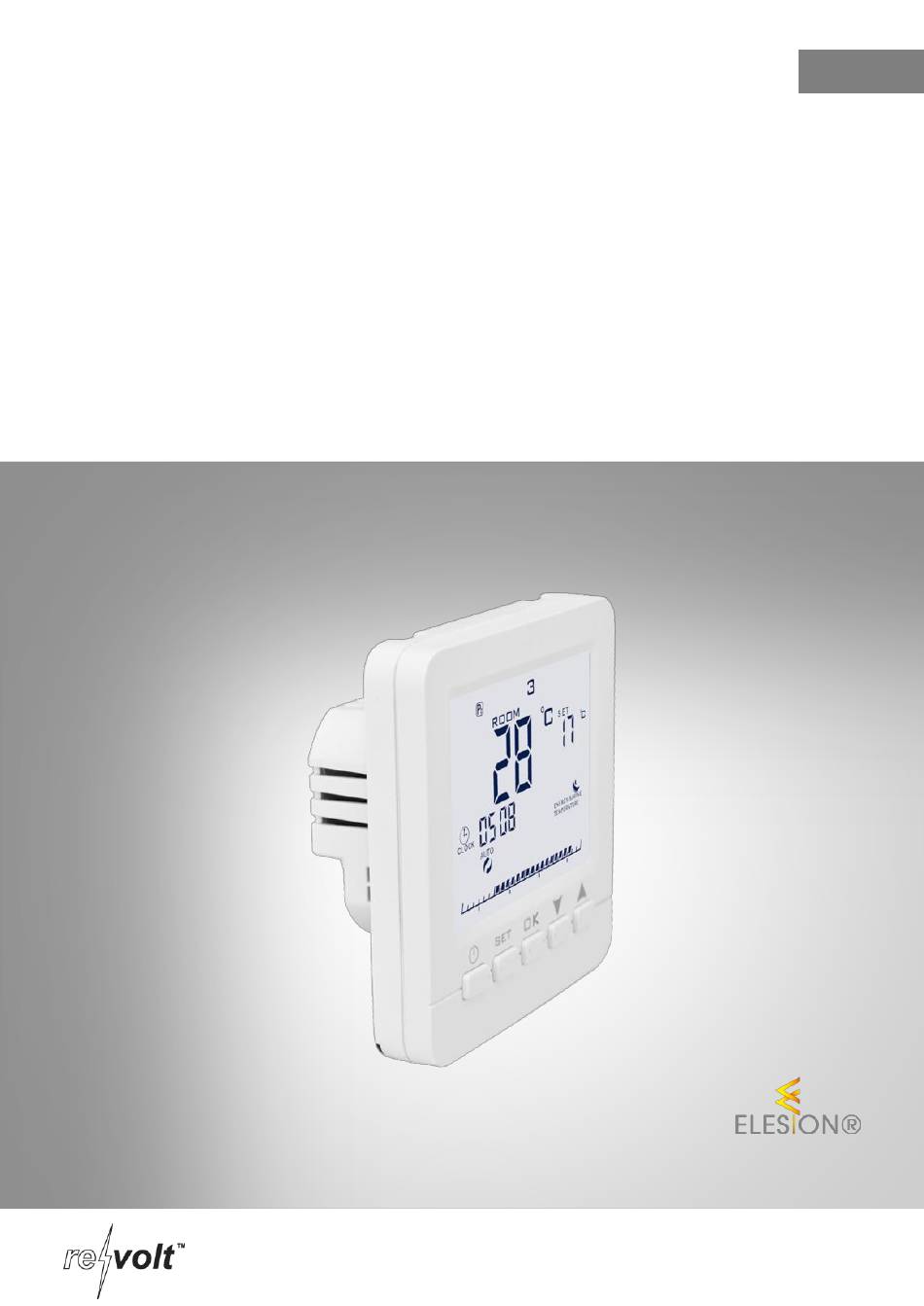

- Seite 1 WLAN-Thermostat Für Fußbodenheizungen, kompatibel zu Amazon Alexa & Google Assistant Bedienungsanleitung NX-4608-675...
-
Seite 2: Inhaltsverzeichnis
4.3 Urlaubs-Modus ..................... 24 5. Kindersicherung ......................26 6. Daten des externen Sensors aufrufen ................ 26 7. Einstellungen für Fortgeschrittene ................26 App ............................ 30 1. Tab-Übersicht ......................30 2. Steuerseite des WLAN-Thermometers ............... 31 3. Manueller Modus ......................32 revolt – www.revolt-power.de... - Seite 3 9. WLAN-Thermostat aus App entfernen ................ 34 10. App-Konto löschen ....................34 Sprachsteuerung ......................35 1. Alexa Voice Service ....................35 2. Google Home-App ...................... 36 3. Liste der Sprachbefehle ....................37 Datenschutz ........................37 Technische Daten ......................38 revolt – www.revolt-power.de...
- Seite 4 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.revolt-power.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. revolt – www.revolt-power.de...
-
Seite 5: Ihr Neues Wlan-Thermostat
Um Ihr WLAN-Thermostat mit einem WLAN-Netzwerk verbinden und per App oder Sprachsteuerung zu bedienen, benötigen Sie eine App, die eine Verbindung zwischen Ihrem Thermostat und Ihrem Mobilgerät herstellen kann. Wir empfehlen hierzu die kostenlose App ELESION. ELESION: Scannen Sie den QR-Code, um eine Übersicht weiterer ELESION-Produkte aufzurufen. revolt – www.revolt-power.de... -
Seite 6: Wichtige Hinweise Zu Beginn
Wasser oder heruntergefallen ist oder auf eine andere Weise beschädigt wurde. Der Hersteller übernimmt keine Verantwortung bei falschem Gebrauch, der durch Nichtbeachtung der Gebrauchsanleitung zustande kommt. • Bringen Sie das Gerät mindestens 1,5 m über dem Fußboden an. revolt – www.revolt-power.de... - Seite 7 Lassen Sie das Gerät anschließend von einem Fachmann prüfen • Die Montage darf nur erfolgen, wenn die Zuleitung zum Schalter allpolig von der Netzspannung getrennt ist. Andernfalls besteht Lebensgefahr durch einen elektrischen Schlag! • Technische Änderungen und Irrtümer vorbehalten. revolt – www.revolt-power.de...
-
Seite 8: Wichtige Hinweise Zur Entsorgung
Tag / Monat / Jahr entnehmen Sie bitte den Informationen der jeweiligen Gemeinde. Konformitätserklärung Hiermit erklärt PEARL.GmbH, dass sich das Produkt NX-4608-675 in Übereinstimmung mit der RoHS-Richtlinie 2011/65/EU, der EMV-Richtlinie 2014/30/EU, der Niederspannungs- richtlinie 2014/35/EU und der Funkanlagen-Richtlinie 2014/53/EU befindet. -

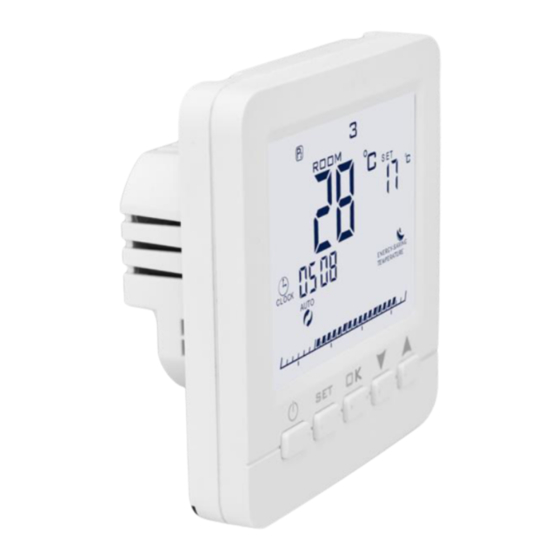

Seite 9: Produktdetails
Produktdetails Thermostat 5. ▲-Taste 1. Display 3. SET-Taste 6. ▼-Taste 2. Ein/Aus-Taste 4. OK-Taste Anschlüsse revolt – www.revolt-power.de... -
Seite 10: Display-Symbole
Zyklus-Phase 4 Raum-Temperatur Zyklus-Phase 5 Programm Kindersicherung Zyklus-Phase 6 aktiviert (bei diesem Modell WLAN aktiviert ohne Funktion) (bei diesem Modell ohne Anti-Frost-Funktion Funktion) aktiviert Mit WLAN verbunden Wochenplan-Modus Keine WLAN-Verbin- Urlaubs-Modus dung Manueller Modus Aktive Heizphase Externe Sensor-Anzeige revolt – www.revolt-power.de... -
Seite 11: Montage
1. Schalten Sie den Strom für den Raum ab und stellen Sie sicher, dass die Leitung spannungsfrei ist. 2. Legen Sie die gewählte Unterputzdose frei. 3. Ziehen Sie die Montage-Platte nach unten und nehmen Sie sie vorsichtig ab. Achten Sie darauf, das Kabel nicht abzureißen! revolt – www.revolt-power.de... - Seite 12 5. Schrauben Sie die Montage-Platte auf die Unterputzdose. 6. Hängen Sie das Thermostat passend auf den Sicherheitshaken der Montage-Platte ein, drücken Sie es an die Montage-Platte und ziehen Sie es nach unten, so dass es einras- tet. 7. Schalten Sie den Strom wieder ein. revolt – www.revolt-power.de...
-
Seite 13: Inbetriebnahme
Minuten den in der Email hinterlegten Bestätigungscode in der App ein. HINWEIS: Sollte die Email nicht im Posteingang angezeigt werden, durchsuchen Sie den Junk-/Spam-Ordner. 8. Legen Sie ein Konto-Passwort fest. Das Passwort sollte aus 6-20 Zeichen bestehen und mindestens einen Buchstaben und eine Zahl enthalten. revolt – www.revolt-power.de... -
Seite 14: Mit Der Mobilfunknummer
Die Erstellung von „Familiengruppen“ dient der Standort-Zuteilung. Wenn Sie z.B. über mehrere Wohnsitze verfügen, sind die Geräte so immer noch eindeutig zuordenbar. Zudem können Sie andere Haushaltsmitglieder in die Gruppe einladen und Ihnen Zugriffsrechte auf das Gerät gewähren. revolt – www.revolt-power.de... -
Seite 15: Wlan-Thermostat Mit App Verbinden
5-GHz-Netzwerke erkennen Sie daran, dass meist ein „5G“ an den Netzwerknamen angehängt ist. 2. Öffnen Sie die App ELESION. 3. Melden Sie sich an. Sie gelangen zum Mein-Zuhause-Tab. 4. Tippen Sie auf Gerät hinzufügen / Keine Geräte, bitte hinzufügen oder oben rechts auf das Plus-Symbol. revolt – www.revolt-power.de... - Seite 16 5. Tippen Sie in der linken Leiste auf die Kategorie Kleines Haushaltsgerät. 6. Tippen Sie auf die Unterkategorie Thermostat. 7. Halten Sie die OK-Taste und SET-Taste mehrmals hintereinander 5 Sekunden gedrückt, bis die folgenden zwei Symbole gleichzeitig blinken: revolt – www.revolt-power.de...
- Seite 17 Soll Ihr WLAN-Thermostat mit einem anderen WLAN- Netzwerk verbunden werden, tippen Sie auf Netzwerk ändern. Stellen Sie in den WLAN-Einstellungen Ihres Mobilgeräts die Verbindung zum gewünschten Netzwerk her. Kehren Sie dann zur App zurück und geben Sie das geforderte WLAN-Passwort ein. revolt – www.revolt-power.de...
- Seite 18 Tippen Sie dann im Eingabe-Fenster auf Speichern. 13. Tippen Sie auf den Raum, in dem Ihr WLAN-Thermostat in Gebrauch sein wird (z.B. Wohnzimmer). 14. Tippen Sie unten auf Fertigstellung. Das WLAN-Thermostat wird Ihrer Geräteliste hinzugefügt. Sie gelangen zur Steuerseite des WLAN-Thermostats. revolt – www.revolt-power.de...
-
Seite 19: Verwendung (Manuell)
Nach der Verbindung mit der App werden Uhrzeit und Wochentag automatisch vom Router übernommen. 1. Drücken Sie die OK-Taste. Die Minuten-Anzeige blinkt. 2. Stellen Sie mit den Tasten ▲ / ▼ die aktuelle Minuten-Zahl ein. 3. Drücken Sie die OK-Taste. Die Stunden-Anzeige blinkt. revolt – www.revolt-power.de... -
Seite 20: Betriebs-Modus Einstellen
6. Samstag 7. Drücken Sie die SET-Taste, um die Einstellungen abzuschließen. 4. Betriebs-Modus einstellen Ihnen stehen drei Betriebs-Modi zur Verfügung: • Manueller Modus • Wochenplan-Modus • Urlaubs-Modus Mit jedem Druck der SET-Taste wechseln Sie in einen anderen Betriebs-Modus. revolt – www.revolt-power.de... -
Seite 21: Manueller Modus
Im Display blinken während dieser Zyklus-Phase beide Modus-Symbole: Mit Eintritt der nächsten Zyklus-Phase wird dann wieder nur das Symbol des Wochenplan-Modus angezeigt. 4.2.1 Zyklus-Phasen einstellen Standardmäßig sind folgende Einstellungen für die Zyklus-Phasen hinterlegt: Montag bis Freitag 06:00-08:00 20°C 08:00-11:30 15°C revolt – www.revolt-power.de... - Seite 22 15°C 17:30-22:00 20°C ab 22:00 15°C Samstag & Sonntag 06:00-08:00 20°C 08:00-11:30 15°C 11:30-13:30 15°C 13:30-17:00 15°C 17:00-22:00 15°C ab 22:00 15°C Um die Einstellungen der Zyklus-Phasen Ihren persönlichen Bedürfnissen anzupassen, gehen Sie bitte vor wie folgt: revolt – www.revolt-power.de...
- Seite 23 6. Stellen Sie mit den Tasten ▲ / ▼ die Soll-Temperatur für diese Zyklus-Phase ein. 7. Drücken Sie die SET-Taste, um die nächste Zyklus-Phase einzustellen. 8. Wiederholen Sie Schritt 2-6 bis alle Zyklus-Phasen der Werktage eingestellt sind. revolt – www.revolt-power.de...
-
Seite 24: Urlaubs-Modus
1. Halten Sie die OK-Taste gedrückt, bis das Einstellungs-Display angezeigt wird. Die Anzeige OFF blinkt. 2. Wählen Sie mit den Tasten ▲ / ▼ die Option ON aus. 3. Bestätigen Sie die Auswahl mit der OK-Taste. Die Urlaubstage-Anzeige blinkt, das Urlaubs-Modus-Symbol leuchtet. revolt – www.revolt-power.de... - Seite 25 Sie können den Urlaubs-Modus auch vorzeitig beenden, indem Sie mit der SET-Taste in einen anderen Modus wechseln. Halten Sie dann die OK-Taste gedrückt und wählen Sie die Option OFF aus. Bestätigen Sie den Vorgang mit der OK-Taste. revolt – www.revolt-power.de...
-
Seite 26: Kindersicherung
Diese Einstellungen sollten nur von Fachleuten vorgenommen werden. 1. Schalten Sie das Display Ihr WLAN-Thermostat aus, indem Sie die Ein/Aus-Taste drücken. 2. Halten Sie die SET-Taste 4-5 Sekunden gedrückt. Der erste Menüpunkt wird im Display angezeigt (A1). 3. Nehmen Sie die gewünschten Einstellungen vor: revolt – www.revolt-power.de... - Seite 27 Temperatur- Unterschied, der zwischen der externen Sensor-Temperatur 1-9°C 2°C und Soll-Temperatur liegen muss, damit die Heizung ein- oder ausgeschaltet wird Code N1: Interner Sensor (kein Höchsttemperatur- Schutz) Sensor-Typ Code N1 Code N2: Externer Sensor (kein Höchsttempera- tur-Schutz) revolt – www.revolt-power.de...
- Seite 28 Höchsttemperatur des 45°C unter 35°C, kein externen Sensors Höchsttemperatur- schutz Code 1: 1-10°C Einstellung der Tiefsttemperatur des 5°C Code 2: externen Sensors unter 10°C, kein Tief- temperaturschutz Einstellung der 1-10°C 5°C Tiefsttemperatur Einstellung der 20-90°C 35°C Höchsttemperatur revolt – www.revolt-power.de...
- Seite 29 Code 0: (5 Werktage, 2 Wo- chenend-Tage) Programmierung des Code 1: Wochenplan-Modus (Anzahl Werk- und Code 0 (6 Werktage, 1 Wo- Wochenend-Tage im chenend-Tag) Zyklus) Code 2: (nur Werktage) OK-Taste gedrückt Auf Werkseinstellung halten, um zu zurücksetzen bestätigen revolt – www.revolt-power.de...
-
Seite 30: App
Die App ist in drei Tabs aufgeteilt: Mein Zuhause, Smart und Profil. Geräteliste Zimmerliste Mein- Zuhause-Tab Gerät hinzufügen Standortbasierte Wetterinformationen Automatische Aktionen (Szenen) einstellen / ändern / Smart-Tab aktivieren / deaktivieren Familienverwaltung Benutzerverwaltung App-Nachrichten zu Freigaben, ausgelösten Alarmen etc. (Nachrichtencenter) Profil-Tab Hilfezentrum Benachrichtigungs-Einstellungen vornehmen / Zugriff Dritter (Einstellungen) revolt – www.revolt-power.de... -
Seite 31: Steuerseite Des Wlan-Thermometers
2. Steuern Sie Ihr WLAN-Thermostat, indem Sie auf das entsprechende Symbol tippen. 1. Zurück zur Geräteliste 7. Aktuelle Raumtemperatur 2. Gerätename 8. Soll-Temperatur verringern 3. Geräte-Einstellungen 9. WLAN-Thermostat ein-/ausschalten 4. Aktueller Betriebs-Modus 10. Betriebs-Modus einstellen 5. Soll-Temperatur 11. Kindersicherung ein/aus 6. Soll-Temperatur erhöhen 12. Einstellungen für Fortgeschrittene revolt – www.revolt-power.de... -
Seite 32: Manueller Modus
7. Verlassen Sie die Einstellungen, indem Sie oben auf den Pfeil nach links tippen. 5. Urlaubs-Modus 1. Rufen Sie die Steuerseite Ihres WLAN-Thermostats auf. 2. Tippen Sie unten auf das Modus-Symbol. 3. Wählen Sie die Option Holiday aus und tippen Sie auf Done. revolt – www.revolt-power.de... -
Seite 33: Einstellungen Für Fortgeschrittene
6. Nehmen Sie die gewünschte Einstellung vor. 7. Tippen Sie im Einstellungs-Fenster auf OK. 7. Smart-Akionen HINWEIS: Die Anleitung zum Einstellen von Smart-Home-Aktionen finden Sie online unter www.pearl.de/support. Geben Sie dort im Suchfeld die Artikelnummer NX-4608 ein. revolt – www.revolt-power.de... -
Seite 34: Geräte-Einstellungen
2. Tippen Sie oben rechts auf das Menü-Symbol: 3. Scrollen Sie ganz nach unten und tippen Sie auf Das Gerät entfernen. 4. Bestätigen Sie den Vorgang. Ihre WLAN-Thermostatwird aus der App entfernt. 10. App-Konto löschen 1. Öffnen Sie den Profil-Tab. revolt – www.revolt-power.de... -
Seite 35: Sprachsteuerung
3. Melden Sie sich mit Ihrem Amazon-Konto an. 4. Rufen Sie das Menü auf und tippen Sie auf den Menüpunkt Skills und Spiele. 5. Geben Sie in der Suchleiste ELESION ein. Tippen Sie dann auf das Lupen-Symbol. revolt – www.revolt-power.de... -
Seite 36: Google Home-App
Die Länderliste ist nicht alphabetisch, sondern nach Vorwahl sortiert. Die Länder sind unter ihren englischen Namen gelistet (z.B. Germany +49). 12. Geben Sie neben der Länder-Vorwahl die Email-Adresse bzw. Mobilfunknummer ein, mit der Sie sich auf ELESION registriert haben. revolt – www.revolt-power.de... -
Seite 37: Liste Der Sprachbefehle
Sie bitte folgende Punkte: • Entfernen Sie das Gerät aus der App. • Setzen Sie das Gerät auf Werkseinstellungen zurück. Eine Erklärung, weshalb bestimmte Personendaten zur Registrierung bzw. bestimmte Freigaben zur Verwendung benötigt werden, erhalten Sie in der App. revolt – www.revolt-power.de... -
Seite 38: Technische Daten
802.11 b/g/n (2,4 GHz) WLAN Funkfrequenz 2.412-2.472 MHz Sendeleistung 12,68 dBm Temperatur-Sensoren Einstellbare Temperatur 5-35°C Messbereich Thermostat 0-90°C Genauigkeit 0,5°C Ohne Unterputzdose 86 x 86 x 15 mm Maße Mit Unterputzdose 48 x 48 x 25 mm Gewicht 203 g revolt – www.revolt-power.de... - Seite 39 – www.revolt-power.de...
- Seite 40 Kundenservice: 07631 / 360 – 350 Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV1 – 20.09.2019 – BS//MF revolt – www.revolt-power.de...
