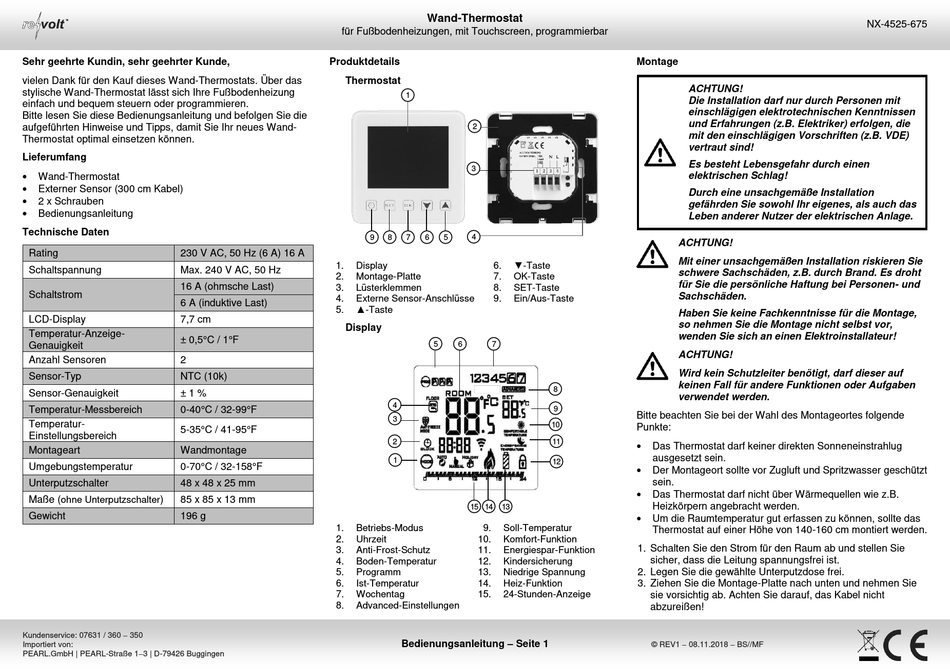

revolt NX-4525 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses Wand-Thermostats. Über das
stylische Wand-Thermostat lässt sich Ihre Fußbodenheizung
einfach und bequem steuern oder programmieren.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihr neues Wand-
Thermostat optimal einsetzen können.
Lieferumfang

Wand-Thermostat

Externer Sensor (300 cm Kabel)
 2 x Schrauben

Bedienungsanleitung
Technische Daten
Rating 230 V AC, 50 Hz (6 A) 16 A
Schaltspannung Max. 240 V AC, 50 Hz
16 A (ohmsche Last)
Schaltstrom
6 A (induktive Last)
LCD-Display 7,7 cm
Temperatur-Anzeige-
± 0,5°C / 1°F
Genauigkeit
Anzahl Sensoren 2
Sensor-Typ NTC (10k)
Sensor-Genauigkeit ± 1 %
Temperatur-Messbereich 0-40°C / 32-99°F
Temperatur-
5-35°C / 41-95°F
Einstellungsbereich
Montageart Wandmontage
Umgebungstemperatur 0-70°C / 32-158°F
Unterputzschalter 48 x 48 x 25 mm
Maße ( ohne Unterputzschalter ) 85 x 85 x 13 mm
Gewicht 196 g
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen

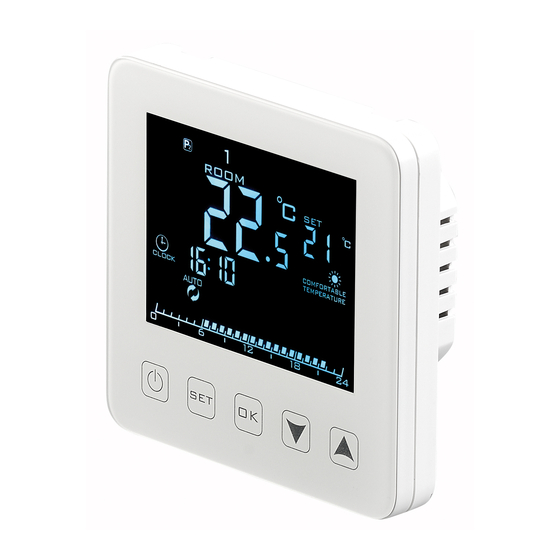

Wand-Thermostat
für Fußbodenheizungen, mit Touchscreen, programmierbar
Produktdetails
Thermostat
1
2
3
9 8 7 6 5 4
1. Display 6.
2. Montage-Platte 7.
3. Lüsterklemmen 8.
4. Externe Sensor-Anschlüsse 9.
▲-Taste
5.
Display
5 6 7
4
3
2
1
15 14 13
1. Betriebs-Modus 9. Soll-Temperatur
2. Uhrzeit 10. Komfort-Funktion
3. Anti-Frost-Schutz 11. Energiespar-Funktion
4. Boden-Temperatur 12. Kindersicherung
5. Programm 13. Niedrige Spannung
6. Ist-Temperatur 14. Heiz-Funktion
7. Wochentag 15. 24-Stunden-Anzeige
8. Advanced-Einstellungen
Bedienungsanleitung – Seite 1
Montage
ACHTUNG!
Die Installation darf nur durch Personen mit
einschlägigen elektrotechnischen Kenntnissen
und Erfahrungen (z.B. Elektriker) erfolgen, die
mit den einschlägigen Vorschriften (z.B. VDE)
vertraut sind!
Es besteht Lebensgefahr durch einen
elektrischen Schlag!
Durch eine unsachgemäße Installation
gefährden Sie sowohl Ihr eigenes, als auch das
Leben anderer Nutzer der elektrischen Anlage.
ACHTUNG!
Mit einer unsachgemäßen Installation riskieren Sie
▼-Taste
schwere Sachschäden, z.B. durch Brand. Es droht
OK-Taste
für Sie die persönliche Haftung bei Personen- und
SET-Taste
Sachschäden.
Ein/Aus-Taste
Haben Sie keine Fachkenntnisse für die Montage,
so nehmen Sie die Montage nicht selbst vor,
wenden Sie sich an einen Elektroinstallateur!
ACHTUNG!
Wird kein Schutzleiter benötigt, darf dieser auf
keinen Fall für andere Funktionen oder Aufgaben
8
verwendet werden.
9
Bitte beachten Sie bei der Wahl des Montageortes folgende
10
Punkte:
11

Das Thermostat darf keiner direkten Sonneneinstrahlug
ausgesetzt sein.
12

Der Montageort sollte vor Zugluft und Spritzwasser geschützt
sein.

Das Thermostat darf nicht über Wärmequellen wie z.B.
Heizkörpern angebracht werden.

Um die Raumtemperatur gut erfassen zu können, sollte das
Thermostat auf einer Höhe von 140-160 cm montiert werden.
1. Schalten Sie den Strom für den Raum ab und stellen Sie
sicher, dass die Leitung spannungsfrei ist.
2. Legen Sie die gewählte Unterputzdose frei.
3. Ziehen Sie die Montage-Platte nach unten und nehmen Sie
sie vorsichtig ab. Achten Sie darauf, das Kabel nicht
abzureißen!
© REV1 – 08.11.2018 – BS//MF
