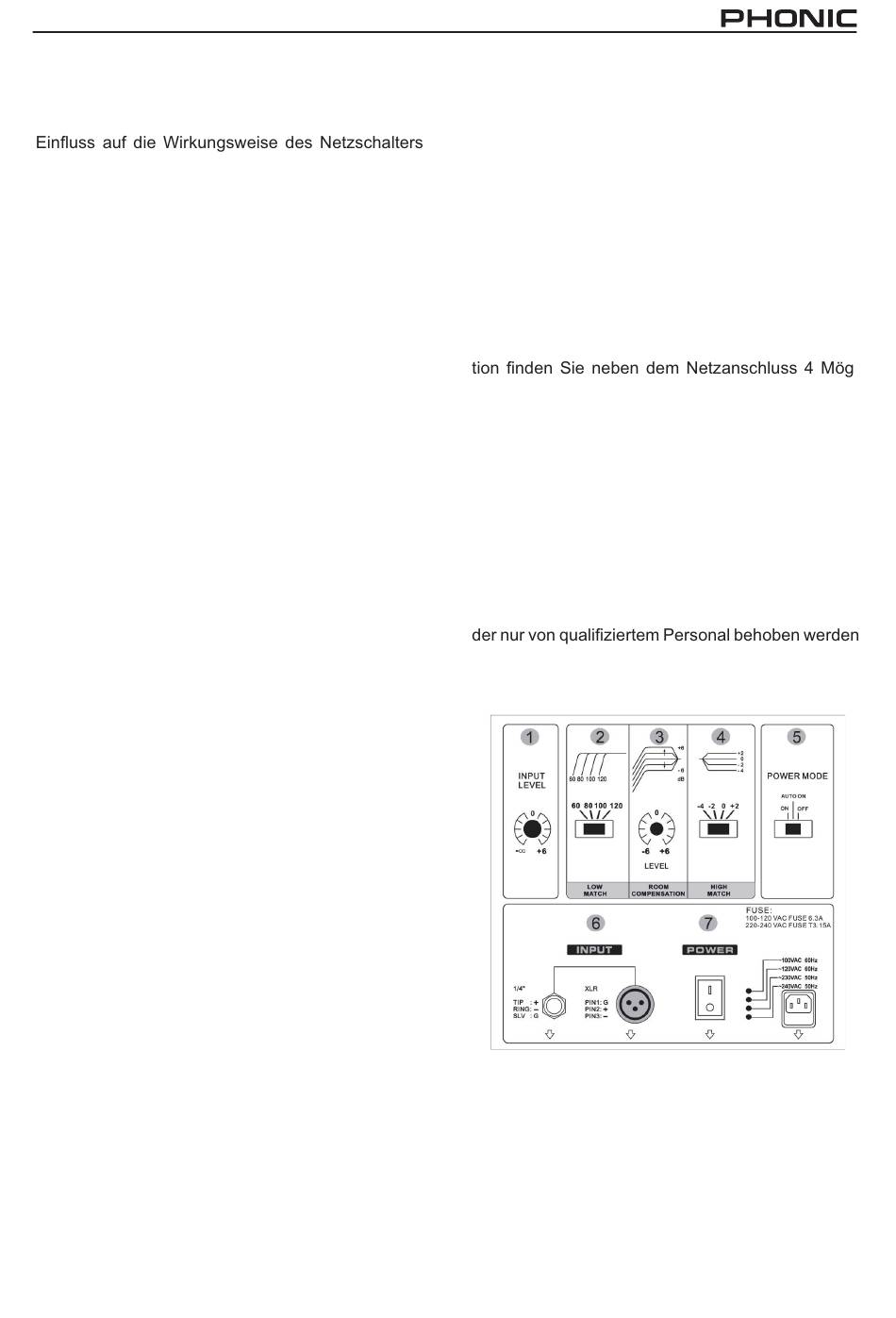

5. POWER MODE – ON / AUTO ON / OFF
Dieser Schalter bezieht sich auf die Versorgung des
Monitors mit Netzspannung und hat demnach auch
(#7). In der Stellung OFF (Schalter ganz nach rechts)
bleibt der Monitor immer ausgeschaltet, auch wenn
der Netzschalter (#7) eingeschaltet ist.
Ist der Netzschalter (#7) eingeschaltet, und der PO-
WER MODE Schalter steht in der Position AUTO
ON (Schalter in der Mitte), schaltet sich der Monitor
ein, sobald ein Signal am Eingang anliegt, das einen
bestimmten Lautstärkewert (Schwellenwert) über-
schreitet. Zur Kontrolle leuchtet die Status grüne LED
auf der Vorderseite des Geräts auf.
Umgekehrt schaltet das Gerät automatisch ab, wenn
länger als 5 Minuten kein Signal am Eingang anliegt.
Mit diesem Ausstattungsmerkmal ersparen Sie sich,
zum Einschalten des Monitors hinter das Gerät zu
greifen und den Netzschalter zu suchen, was vor
allem schwierig sein kann, wenn der Monitor in eine
Wand eingebaut wurde. Zur Kontrolle erlischt die
Status LED auf der Vorderseite.
In der Stellung ON (Schalter ganz nach links) hat der
POWER MODE Schalter keine eigentliche Funktion,
das Gerät wird dann nur durch den Netzschalter (#7)
ein- und ausgeschaltet.
6. INPUT
Die Eingangssektion besteht aus einer 6,3 mm TRS
Klinkenbuchse und einer weiblichen XLR Buchse.
Beide Buchsen sind parallel verdrahtet, können dem-
nach alternativ verwendet werden. Eine andere Mög-
lichkeit wäre, eine Buchse für das Eingangssignal
zu verwenden, und die andere zum Durchschleifen
des Eingangssignals an eine weitere Monitorbox zu
benutzen.
Beide Buchsen sind symmetrisch und für den An-
schluss eines Vorschaltgeräts mit professionellem
Studiopegel (+4 dB) ausgelegt.
Die Belegung der Buchsen entspricht dem interna-
tionalen Standard: PIN 1 der XLR Buchse (entspricht
dem Schaft der Klinkenbuchse) ist das Massesignal.
PIN 2 (= Spitze der Klinkenbuchse) trägt das positive
Signal. PIN 3 (= Ring der Klinkenbuchse) trägt das
negative (oder um 180° gedrehte) Signal.
P5A / P6A / P8A
7. POWER
Dies ist der Netzschalter des Geräts. Hiermit wird der
Aktivmonitor eingeschaltet. Jedoch hängt die Funkti-
on des Netzschalters entscheidend von der Stellung
des Schalters POWER MODE (#5) ab. Zur Kontrolle
leuchtet die grüne Status LED auf der Vorderseite,
wenn das Gerät eingeschaltet ist.
8. NETZBUCHSE & NETZSICHERUNG
An den Netzanschluss wird das mitgelieferte Euro
Netzkabel angeschlossen. Bevor Sie das Gerät an
eine Steckdose anschließen, vergewissern Sie sich,
dass die örtliche Netzspannung mit der einstellbaren
Betriebsspannung übereinstimmt. Zu Ihrer Informa-
lichkeiten, die Betriebsspannung einzustellen. Die
eingestellte Betriebsspannung erkennen Sie an dem
weißen Punkt. Stellen Sie sicher, dass eine korrekte
Erdung vorhanden ist!
Sollte die Netzsicherung ansprechen, ziehen Sie
den Netzstecker und ersetzen Sie die beschädigte
Sicherung nur gegen eine vom gleichen Typ und mit
dem gleichen Wert. Das Netzsicherungsfach wird
einfach mit Hilfe eines Schraubendrehers heraus-
gezogen. Wenn danach die Netzsicherung wieder
anspricht, liegt ein Ernst zu nehmender Defekt vor,
kann. Versuchen Sie niemals, die Schmelzsicherung
durch Metallfolie o.ä. zu überbrücken!
-
7
