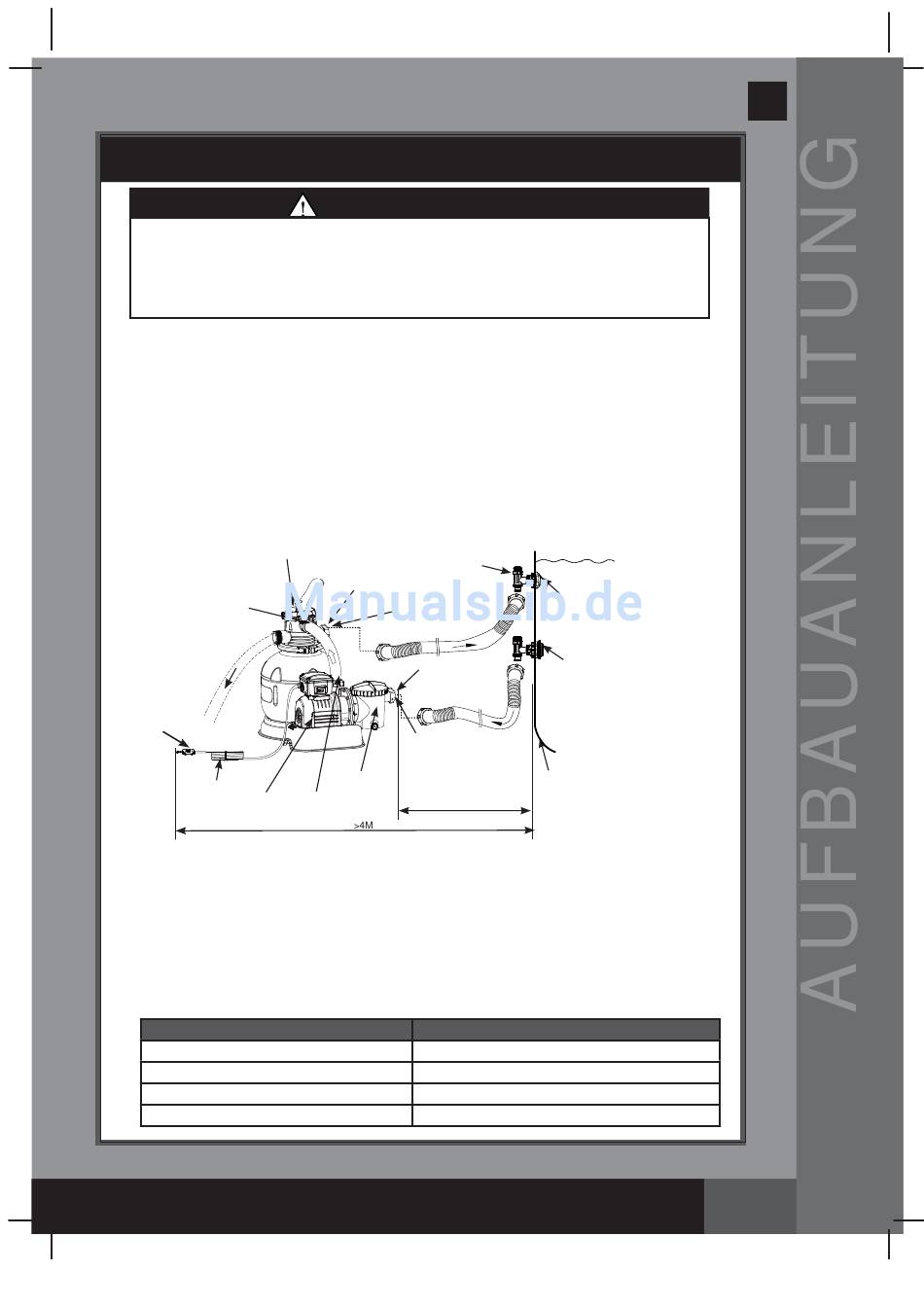

MONTAGE DES VERBINDUNGSSCHLAUCHES
• Produkt in mindestens 3,5 m Entfernung vom Pool aufstellen.
• Die Steckdose muss sich mehr als 4 m vom Pool entfernt auf einer
Mindesthöhe von 1.2 m befinden.
• Positionieren Sie dieses Produkt vom Pool entfernt um zu verhindern, dass
Kinder auf die Pumpe klettern, um in den Pool zu gelangen.
Das 6-Wege-Ventil hat 3 Schlauchverbindungsöffnungen.
1. Verbinden Sie ein Schlauchende (12) mit dem Vorfiltereinlauf und das andere
Ende des Schlauches mit dem unteren Absperrschieber, beim welchem innen im
Pool der Siebkorb angebracht ist. Versichern Sie sich, dass die
Schlauchschraubmuttern sicher befestigt sind.
2. Verbinden Sie den zweiten Schlauch (12) zwischen dem Wasserabfluss des
6-Wege-Ventils und dem oberen Absperrschieber mit der Einlaufdüse. Versichern
Sie sich, dass die Schlauchschraubmuttern sicher befestigt sind.
3. Die dritte Schlauchverbindungsöffnung (Abwasserabfluss) auf dem 6-Wege-Ventil
sollte mithilfe eines Schlauches oder eines Rohres (nicht mitgeliefert) zu einem
geeigneten Abwasserbecken geleitet werden. Entfernen Sie die Abflussabdeckung
bevor Sie den Abwasserschlauch bzw. das Abwasserrohr anbringen.
4. Die Sandfilteranlage ist nun bereit den Pool zu filtern.
WASSEREINLAUF
ABLASSEN
RCD
STROMZULEITUNG
Nach Angaben der internationalen Norm IEC 60364-7-702 müssen vom elektrischen
Gerät zu Schwimmbädern und anderen Becken Ausrüstungen folgende Distanzen
eingehalten werden.
Die Filterpumpe muss mehr als 3,5m von den Pool Wänden entfernt positioniert
werden.
Der Netzkabelstecker der Filterpumpe für die 220-240 Volt Stromquelle muss
mehr als 4m von den Pool Wänden entfernt positioniert werden.
Kontaktieren Sie Ihre lokalen Behörden bezüglich der entsprechenden Standards
und Anforderungen zu der „Elektrischen Installation von Schwimmbädern und
Beckenausrüstungen". Die folgende Tabelle dient lediglich als Referenz.
Land/Region
International
Frankreich
Deutschland
Niederlande
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
(162NL) MODEL SF15220RC SAND FILTER PUMP GERMAN 7.5" X 10.3" PANTONE 295U 10/29/2012
WARNUNG
6-WEGE-VENTIL
VENTILKOLBENMONTAGE
WASSERABFLUSS
L-FORM
DICHTUNG
WASSEREINLAUF
L-FORM
DICHTUNG
VORFILTER
MOTOR-
MOTOR
WASSERABFLUSS
WASSERSPIEGEL
REGULIERBARE
POOL-
EINLAUFMUNDSTÜCKE
SCHRAUB-
FILTERVERBINDER
AUSKLEIDUNG
AUSSENWAND
>3,5M
(ABILDUNG NICHT MASSSTABGERECHT)
Standardnummer
IEC 60364-7-702
NF C 15-100-7-702
DIN VDE 0100-702
NEN 1010-702
162
Deutsch
Deutsch
