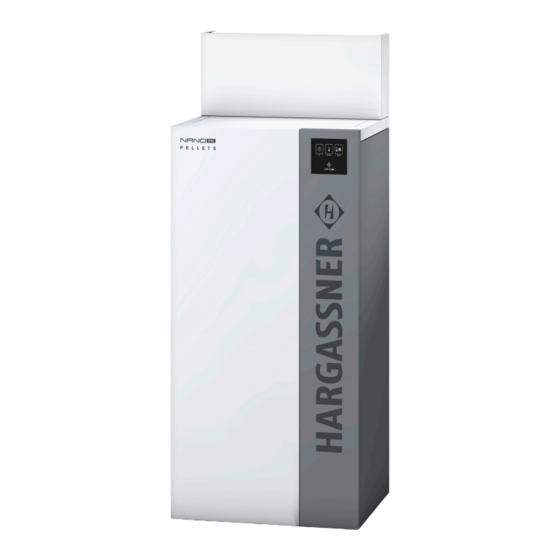

- Seite 1 B e d i e n u n g s a n l e i t u n g P e l l e t s a n l a g e N a n o - P K 6 - 1 5 Anleitung lesen und aufbewahren HARGASSNER Ges mbH A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax.: +43/7723/5274-5 office@hargassner.at...
-
Seite 2: Inhaltsverzeichnis
3 Entsorgungshinweise ........59 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... - Seite 3 Konformitätserklärung ........74 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
- Seite 4 Sehr geehrter Kunde! Sie haben sich für ein innovatives Qualitätsprodukt aus unserem Haus entschieden. Das Qualitätsprodukt der Hargassner Ges mbH ist am neuesten Stand der Technik gefertigt. Wir freuen uns über ihre Entscheidung und garantie- ren ihnen, ein zuverlässiges Qualitätsprodukt als ihr Eigen betrachten zu können.
-
Seite 5: Kapitel I: Technische Daten
Gesamtgewicht Bestimmungsgemäße Verwendung Die automatische Pelletsfeuerungsanlage ist nur zum Erwärmen von Wasser bestimmt. Es dürfen für diese Anlage nur die von Hargassner als zulässig definierten Brennstoffe verwendet werden. Die Anlage nur in technisch einwand- freiem Zustand benutzen. Störungen umgehend beseitigen. -
Seite 6: Ausführung Des Heizraumes
Betrieb der Anlage wichtig Zulässige Heizungsschemen: Siehe beigelegte Heizungsschemen Die Auslegung der Speicher, Pumpen und Mischer der Heizungskreisläufe erfolgt entsprechend den geltenden Normen durch den Installateur HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 7: Rauchrohr - Kaminanschlüsse
• Leitungsverlegung zwingend als feste Verlegung ausführen • Geeignete mechanische Befestigungsmittel verwenden • Phasenrichtigen Netzanschluss L und N (siehe Elektrohandbuch) • Potentialausgleich anschließen • Feindrähtige (flexible) Kabel verwenden (Beispiel H05VV-F) HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 8: Kapitel Ii: Sicherheitsbestimmungen
• Kontrollen vor Erst-Inbetriebnahme durchführen Siehe „Kontrollen vor Inbetriebnahme“ auf Seite 13. • Kontrollen vor Inbetriebnahme durchführen Siehe „Überprüfungen vor dem Einschalten“ auf Seite 14. HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 9: Restrisiken
• Wartungstür nicht während oder unmittelbar nach einem Stromausfall öffnen Die Gefahr des Verpuffens erhöht sich nach unkontrollierten Zuständen der Anlage (Stromausfall) • Wartungstür während des Heizbetriebes nicht öffnen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 10: Verletzungsgefahr Durch Bewegliche Bauteile
• Beim Arbeiten im Handbetrieb erfolgt keine automatische Überwachung von Endschaltern und Motoren Rückwärtslaufen der Schnecken nur kurz (maximal 2 Sekunden) • Handbetrieb darf nur von besonders geschultem Personal durchgeführt werden HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 11: Maßnahmen Bei Gefahr
Gefahr des Zusammenpressens von Brennmaterial in der Schnecke Reinigung der Schnecken und Beseitigung von Verstopfungen nur mit geeigneten Hilfsmitteln und bei ausgeschaltetem und versperrtem Netz- hauptschalter HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 12: Kapitel Iii: Bedienung
• Einschub des Brennstoffes in die Brennkammer • Zünden und Verbrennen des Brennstoffes • Steuerung der Wärmeübertragung an das Heizwassersystem • Reinigung der Anlage und Ascheaustragung in den Behälter • Abtransport der Abgase HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 13: Vor Der Inbetriebnahme
Die Inbetriebnahme ist von einem Techniker mit Werksinbetriebnahmezertifikat durchzuführen. Die ausgefüllte Inbetriebnahme-Checkliste ist mit der Kommisions- nummer binnen 30 Tagen nach der Inbetriebnahme an die Fa. Hargassner zu senden, sonst erlischt der Garantieanspruch. Die Durchschrift verbleibt im Kontrollbuch. HARGASSNER Heiztechnik der Zukunft... -
Seite 14: Einstellung Rezirkulation
W A R N U N G Brandgefahr Gefahr des Absaugens von Rauchgas aus der Anlage Vor dem Einblasen der Pellets in den Lagerraum die Anlage unbedingt ausschalten Brennstoff vor Feuchtigkeit schützen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 15: Bedieneinheit
Schnellwahltaste für Betriebsart Sommer (Boilerbetrieb) Betriebsart Winter Schnellwahltaste für Betriebsart Winter (Automatik) Nach Ablauf der im Setup-Parameter Nr. 02 Display-Einstellungen einge- stellten Zeit wechselt die Steuerung automatisch in die Home-Ansicht HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 16: Funktion
Bestätigung, Speichern von Änderungen mit Direktsprünge zu den Kundenparametern durch Drücken auf die jeweilige Grafik im Standard-Menü Möglich bei: Anlage-, Puffer-, Boiler-, Fremdwärmekessel- und den Heizkreis-Grafiken HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 17: Ansicht Standard-Menü
Grün: freigegeben; weiß: gesperrt Durch Drücken auf das Symbol wird auf die Info-Seite der Differenz- Differenzregelung regelung gewechselt Hargassner-Logo Durch Drücken auf das Logo erscheinen die Anlagedaten HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 18: Betriebsarten
Zeitpunkt abgeschaltet werden. F. Aus Die Regelung der Heizkreise mit Pumpen und Mischer läuft weiter, es wird lediglich die Feuerung abgestellt HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 19: Zustandsanzeigen Der Anlage
Signals die optimale Brennstoffmenge. Leistungsbrand im Wirkungsbereich von 30 - 100 % Ausbrand Die Anlage regelt je nach O2-Gehalt und eingestellter minimaler und maximaler Ausbrandzeit den Ausbrand. HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... - Seite 20 Nach jeder Entaschung (Parameter Q12) wird der Rost ganz geöffnet und die Putzspiralen reinigen den Wärmetauscher. Die Asche fällt in die Aschelade und der Kessel geht anschließend wieder in den notwendigen Zustand HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
- Seite 21 Zeit gestartet. KESSEL: Pellets nachfüllen Pellets nachfüllen Die Pellets-Saugturbine wird gestartet und der Zwischenbehälter wieder mit Pellets befüllt. Anschließend geht die Anlage wieder in den notwendigen Zustand. HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
-
Seite 22: Info-Menü
Zur ersten Heizkreisseite gelangt man direkt über den Heizkreisbutton in der Standardansicht Wird eine FR25, FR35 oder FR40 verwendet, erscheint diese in einer zusätz- lichen Zeile Mit dem Heizmodus-Symbol (2) den Heizmodus auswählen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 23: Info Differenzregelung
Mo,03.06.19 08:19 HARGASSNER • Betriebsstunden der Differenzregelung 55°C • Gesamt / Tag • Aktuelle Temperatur der Wärmequelle Gesamtstunden 6.9h • Aktuelle Temperatur am Differenzfühler (S2) Tageszähler 6.1h 45°C HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... - Seite 24 Leistung Befüllgrad Außentemp. • Kesseltemperatur 72°C 100% 0°C • Boilertemperatur • Leistung • Pufferfüllgrad (Befüllgrad) Die Zeitachse kann bei aktiven Serviceeinstellungen eingestellt werden -20h -16h -12h HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
-
Seite 25: Info Zähler
Auflistung der aktuell anstehenden Störungen Mo,03.06.19 08:19 HARGASSNER 0305 Kessel ID-Card falsch Sobald die Störung behoben ist, erlischt die Fehlermeldung Mo 19-11-2018 09:19 0307 Saugzuggebläse Störung Mo 19-11-2018 09:19 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 26: Handbetrieb
ES ohne SR Nr. 6 Funktionsprüfung der Pellets-Saugturbine Mo,03.06.19 08:19 HARGASSNER Nr.6 Hand Saugturbine Füllstand: voll Nr. 6a Funktionsprüfung der Umschalteinheit Mo,03.06.19 08:19 HARGASSNER Nr.6a Hand Umschalteinheit Pos.1 Pos.2 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... - Seite 27 Nr.35 Hand Vordruckpumpe Fernleitungspumpe / Fremdwärme Nr. 36 Funktionsprüfung bzw. manueller Betrieb der parametrierten Pumpe Mo,03.06.19 08:19 HARGASSNER Nr.36 Hand • Kesselzirkulationspumpe Kesselzirkulations- oder Pufferpumpe • Pufferpumpe HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
- Seite 28 HK1-Fühler 40°C 40°C HK2-Fühler 20.0°C Fernbedienung 1 Fernbedienung 2 20.0°C Mo,03.06.19 08:19 HARGASSNER Nr.53 Hand Boilerfühler 2 40°C HK3-Fühler 40°C HK4-Fühler 0°C Fernbedienung 3 Fernbedienung 4 0°C HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
-
Seite 29: Einstellungsmenü
DEAKTIVIERT Pufferstatus Nr.01a Display-Einstellungen Do,22.11.18 08:41 HARGASSNER Nr. 01a Display-Einstellungen Display schaltet nach eingestellter Zeit in den Standbymodus Display Standby nach Werk: 10 Min 10 Min HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 30: Netzwerkeinstellungen
A S D F G H J K L Y X C V B N M L Nr.011 IP-Adresse des KNX-Moduls Do,22.11.18 08:41 HARGASSNER Nr. 011 IP-Adresse des KNX-Moduls HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... - Seite 31 Speichern der eingestellten Parameter auf die eingesteckte SD-Karte Parameter speichern drücken 8.4.4 Datenaufzeichnung (SD) Zusätzliches Speichern der aktuellen Anlagendaten auf die SD-Karte Zum Beenden der Protokollierung SD-Logging beenden drücken HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
-
Seite 32: Kundeneinstellungen
Boilerladung startet, sobald die Boilertemperatur unter 40 / 54 °C fällt 60 °C 54 °C 40 °C 40 °C 40 °C 20 °C 0 °C 00:00 03:00 06:00 09:00 12:00 15:00 18:00 21:00 24:00 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 33: Heizkreisregelung
Wert, werden die Heizkreise ausgeschaltet Nr. 13 Alle Heizkreise aus bei Nachtabsenkung Steigt die gemittelte Außentemperatur während der Nachtabsenkung über den eingestellten Wert, werden die Heizkreise ausgeschaltet. HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 34: Pellets-Füllzeiten
• Mit der Taste Ja wird ein Entaschungs- und Putzvorgang gestartet 9.4.3 Datum/Uhrzeit Nr. 20 Datum/Uhrzeit Mo,03.06.19 08:19 HARGASSNER Nr. 20 Datum/Uhrzeit • Einstellen von Datum und Uhrzeit 2019 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... - Seite 35 • Einstellen, welche Temperatur das Warmwasser an der Entnahmestelle Auslauf Solltemperatur maximal haben soll Werk: 53°C 53 °C Nur aktiv, wenn Parameter C3 in den Installateureinstellungen auf Puffer / Frischwasserstation ist HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
-
Seite 36: Parameterliste Kundeneinstellungen
2330 AUS 22:00 09:00 H 6a-g Heizkreis 4 Wochenuhr Mo/Di/Mi/Do/Fr/Sa/So EIN 17:00 AUS 20:00 2335 - 2365 Heizkreis 4 Tages-Raumtemperatur 20° 2370 Heizkreis 4 Absenk-Raumtemperatur 16° 2375 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... - Seite 37 Datum / Uhrzeit Nr. 21 Freigabe Fernwartung nicht freigegeben 2595 Nr. 21a Freigabe Fernwartung Automatisch Deaktivieren 2600 Nr. 22 Feuerung Aus von... - bis... Nr. 30 Pelletslager 1000 kg HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
-
Seite 38: Installateureinstellungen
• Heizkreis A (Nr. A61 - Nr. A69) • Boiler A (Nr. B31 - Nr. B38) Parameter der Heizkreise, Boiler, Heizkreismodule und Heizkreisplatine wer- den nur bei angeschlossener Hardware angezeigt. HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... - Seite 39 • Konvektorheizung: 1,5 - 2,0 Verstellung nur in kleinen Schritten und über einen längeren Zeitraum 2,75 3 3,25 3,75 2,25 1,75 1,25 0,75 0,25 Außentemperatur °C HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
- Seite 40 Heizkreis wird eingeschaltet (nach Uhrenprogramm), wenn der Pufferspei- cher genügend Temperatur hat Sommer-Badheizen Aus Funktioniert nur in Wahlschalterstellung Boiler Sommer-Badheizen Ein Bei Einstellung Ein erscheinen die Parameter A8a - A8c Sommer-Badheizen Auto HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
- Seite 41 HARGASSNER Nr. B6 Legionellenschutz Wochenprogramm Grün = aktiv Legionellenschutz-Programm nur während der Boilerladezeit starten Mo Di Mi Do Fr Sa So --:-- 17:00 --:-- --:-- HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
- Seite 42 Nr. B90 Boilerladung außerhalb der Ladezeiten Mo,03.06.19 08:19 HARGASSNER Nr. B90 Freigabe alle Boilertemp. Wenn die Boilertemperatur unter Boilertemperatur Minimum sinkt (Installa- Minimum teurparameter B3) 06:00 --:-- 22:00 --:-- HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
- Seite 43 Einstellen der Kesselsolltemperatur bei Pufferladung minimale Kesselsolltemperatur bei Anzeige nur, wenn Installateurparameter C2 mit 2-, 3- oder 5-Fühler Pufferladung 78 °C Werk: 78°C eingestellt ist HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
- Seite 44 Nr. C8 Externer Heizkreis an FLP Mo,03.06.19 08:19 HARGASSNER Nr. C8 Externer Heizkreis an FLP Fernleitungspumpe läuft, wenn eine der zugeordneten Pumpen läuft keine Fernleitung mit Fernleitung 1 geregelte Fernleitung HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
- Seite 45 Nr. D4 Lambdasonde Einstellen, ob die Anlage mit oder ohne Lambdasonde ausgeführt ist Bei einem Defekt der Lambdasonde kann auf Nicht vorhanden umgestellt Nicht vorhanden Vorhanden werden HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
- Seite 46 Nr. D25 KNX aktiviert Mo,03.06.19 08:19 HARGASSNER Nr. D25 KNX aktiviert Einstellen, ob eine KNX Gebäudesteuerung vorhanden ist Nur sichtbar, wenn eine KNX ID-Karte eingesteckt ist Nein HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
-
Seite 47: Parameter E - Sprachen
Störung & Warnung Störung 10.6 Parameter E - Sprachen Nr. E1 Sprache Mo,03.06.19 08:19 HARGASSNER Nr. E1 Sprache Auswahl der Sprache Deutsch English Español Français Italiano HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 48: Parameter G - Differenzregelung
Mo,03.06.19 08:19 HARGASSNER Nr. G5c Differenzregler Einstellen, ab welcher Temperatur der Differenzregler deaktiviert wird Einstellbereich: 10 - 95 °C Abschaltung Kreis 2 5 °C Werk: 65°C HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... - Seite 49 Einstellbereich: 80 - 105 °C Wird an einem Fühler (ausgen.S1) eine Temperatur von 95 °C überschritten, wird die Differenzregelung deaktiviert, um die Pumpen nicht zu beschädigen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
-
Seite 50: Optionale Fernbedienungen
Heizzeit wieder in den Automa- tikbetrieb. Feineinstellung der Raumtemperatur: : Erhöhung um bis zu 3 °C : Verringerung um bis zu 3 °C HARGASSNER Heating technology for Biomass A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 51: Digitale Fernbedienung Fr35
Der Heizkreis schaltet in permanenten Heizbetrieb. Feineinstellung der Raumtemperatur mit dem Drehrad Erhöhung / Verringerung um bis 3 °C Störlampe: Leuchtet bei aufgetretener Störung an der Anlage. HARGASSNER Heating technology for Biomass A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 52: Kapitel Iv: Reinigung, Wartung
(z. B. Schmieren von beweglichen Teilen im Brennraum) Die Sprühtropfen können explosionsartig verbrennen • Keine brennbaren Schmiermittel verwenden • Anlage (Brennraum) auskühlen lassen Brandgefahr im Staubsaugersack • Asche vor dem Einsaugen abkühlen lassen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 53: Verschmutzung Und Betriebsstörungen Durch Ascheaustritt
Kehrfristen des zuständigen Rauchfangkehrers beachten. Wartungsvertrag Bei Abschluss eines Wartungsvertrags mit der Firma Hargassner erfolgt die jährliche Reinigung im Zuge der jährlichen Wartung durch von Hargassner autori- siertes Personal. Je nach Länderverordnung ist in regelmäßigen Abständen (ein bis drei Jahre) eine Wartung durch den Hersteller durchzuführen. -
Seite 54: Reinigung Und Wartung
Regelmäßige Kontrolle bzw. Reinigung je nach Anzahl der Betriebsstunden und Beschaffenheit des Heizmaterials (z. B. minderwertiges Heizmaterial). Landesrechtliche Bestimmungen und daraus resultierende Überprüfungs- und Kehrfristen beachten. HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 55: Vorbereitung Für Wartung Und Reinigung
Lambdasonde und Rauchgassaugzug abstecken Auf Stecker achten Rauchgassaugzuggehäuse demontieren Umlenkkammer (4) und Rauchrohr (5) reinigen Bei Bedarf die Silikonschaum-Dichtung 15x5 mm erneuern HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 56: Reinigung Des Rauchgassaugzugs
(Bremsenreiniger etc.) Lambdasonde (8) aus dem Rauchgassaugzuggehäuse herausschrauben Sensorkopf nach unten halten und mit feuchtem Tuch von Ruß befreien Ablagerungen fallen nach unten heraus HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 57: Reinigung Der Brennkammer Und Nachbrennkammer
M6) und die Nachbrennkammer mit dem Reinigungshaken von Verunreinigungen befreien Aschelade entfernen und die Brennkammer (11) mit dem Reinigungshaken von Verunreinigungen befreien Aschekasten (12) reinigen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 58: Reinigung Der Pellets-Saugturbine
Gehäusedeckel (3) abnehmen Schrauben (4) entfernen und Halteblech (5) abnehmen Flachsteckhülse (6) abziehen Schleifkohlen (2 Stück) durch neue ersetzen Zusammenbau in umgekehrter Reihenfolge HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 59: Entleeren Der Aschelade
(Österreich: Abfallwirtschaftsgesetz AWG) Recyclebare Materialien nur in getrenntem und gereinigtem Zustand der Wiederverwertung zuführen • Anlage (Kessel) • Raumaustragung • Isolationsmaterial • Elektro- und Elektronikbauteile • Kunststoffe HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 60: Kapitel V: Störungsbehebung
Bei anstehenden Störmeldungen auf Störung (2) drücken Anzeige der Fehlerliste (aktuell anstehende Fehler) Quittieren und Beseitigen einer Störung Nach dem Beheben der Störung die Taste drücken HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 61: Liste Der Informationsmeldungen
Stufe schalten; Mischer-Funktion überprüfen (wenn vorhanden); Rücklaufanhebepumpe defekt oder zu Installateur verständigen; klein, zu geringe Stufe eingestellt. 2 Mal Achtung: Beeinträchtigt die Kessellebensdauer Warnung, beim dritten Mal schaltet die Anlage aus HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... - Seite 62 (Stecker Nr. 9 - 10 am Heizkreismodul 2) 0106 Fühler Boiler 4 Fühler nicht angeschlossen oder Siehe Nr.0013 Unterbrechung Fühler-Unterbrechung (Stecker Nr. 9 - 10 am Heizkreismodul 2) HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
- Seite 63 0148 Pufferplatine CAN C nicht Keine Verbindung zur Adresswahlschalter an Pufferplatine C prüfen; Busverdrahtung, angeschlossen Pufferplatine Netzanschluss und Sicherung F1 an der 5Fühler - Platine überprüfen; Pufferplatine C tauschen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
- Seite 64 0246 nicht zur Parametrierung falsch parametriert 0240 - HKA; 0241 - HK1; 0242 - HK2; 0243 - HK3; 0244 - HK4; 0245 - HK5; 0246 - HK6 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
- Seite 65 Kesselfühler anschließen nicht angeschlossen der Leitung Differenzfühler (S4) Kurzschluss im Differenzfühler Differenzfühler prüfen, tauschen Kurzschluss Differenzfühler (S4) nicht Unterbrechung im Differenzfühler oder Differenzfühler anschließen angeschlossen in der Leitung HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
- Seite 66 Netzanschluss der Platine prüfen; Platine austauschen; angeschlossen IO-X10-104 Keine Verbindung zur Sensorplatine 2 Wahlschalter an der Platine auf „1“ stellen; Busverdrahtung und Erweiterungsplatine 2 nicht Netzanschluss der Platine prüfen; Platine austauschen; angeschlossen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
-
Seite 67: Liste Der Störungsmeldungen
(Kettenantrieb) nur mehr kurz vor und zurück, ist wahrscheinlich ein Fremdkörper in der Schleuse; Deckel vom Vorratsbehälter abschrauben und Pellets entleeren (aussaugen etc.), Fremdkörper entfernen. Fährt der Motor nur rückwärts - Service verständigen; HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... - Seite 68 Fremdkörper in der Zellenradschleuse 0032 Maximale Füllzeit Kein Pelletstransport Lagerraum überprüfen, ob es zu einer Brückenbildung gekommen ist; überschritten Pelletstransport aus dem Lagerraum überprüfen (siehe Nr. 003); HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
- Seite 69 Sitz achten; Verdrahtung oder Stecker zwischen Saugzug, Motor oder Zusatzplatine defekt Netzteil, Zusatzplatine und I/O-Platine prüfen. Kann der Fehler nicht behoben werden Elektriker oder Service verständigen, Saugzug oder Platine tauschen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
- Seite 70 Neustart durchführen; Service verständigen; I/O-Platine tauschen Hauptplatine Neustart erforderlich 9902 Interner Fehler A3-TRIAC Fehler erkannt Hauptplatine Neustart erforderlich 9903 Interner Fehler A4-TRIAC Fehler erkannt Hauptplatine Neustart erforderlich HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
-
Seite 71: Kurzzeitiger Notbetrieb (Neustart Ohne Hw-Test)
Bedarf eine dritte bzw. vierte Saugzeit eingeben (gleichmä- ßig aufgeteilt) Pellets vorhanden, aber werden nicht gefördert: (Brückenbildung im Zwischenbehälter) Pellets fallen aufgrund eines Fremdkörpers oder einer hohen Staubabla- gerung im Zwischenbehälter nicht nach HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... - Seite 72 Im Handbetrieb Nr. 8 die automatische Pelletsförderung starten Füllstandsmelder schaltet automatisch ab Im Handbetrieb Nr. 5 die Einschubschnecke einschalten bis Pellets in die Aschelade fallen In Wahlschalterstellung Auto die Anlage starten HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
-
Seite 73: Kapitel Vi: Anhang
Neben den Hinweisen in dieser Bedienungsanleitung müssen die allgemeingültigen Sicherheits- und Unfallverhütungsvorschriften berück- sichtigt werden. Für Schäden, die durch Nichtbeachten der Hinweise in dieser Anleitung auftreten, haftet die Hargassner Ges mbH nicht. Die große Erfahrung der Hargassner Ges mbH sowie modernste Produktionsverfahren und höchste Qualitätsanforderungen garantieren die Zu- verlässigkeit der Anlage. -
Seite 74: Konformitätserklärung
Gestaltungsleitsätze - Risikobeurteilung und Risikominderung • ÖNORM EN 12828:2014 Heizungsanlagen in Gebäuden - Planung von Warm- wasser-Heizungsanlagen Ort, Datum: Weng, 01.10.2017 Name: Dr. Johann Gruber Unterschrift: Funktion: Leiter Entwicklung HARGASSNER Heiztechnik der Zukunft, A-4952 Weng, Tel.: +43/7723/5274-0, Fax: +43/7723/5274-5, office@hargassner.at, www.hargassner.at... - Seite 75 Notizen HARGASSNER Heiztechnik mit Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
