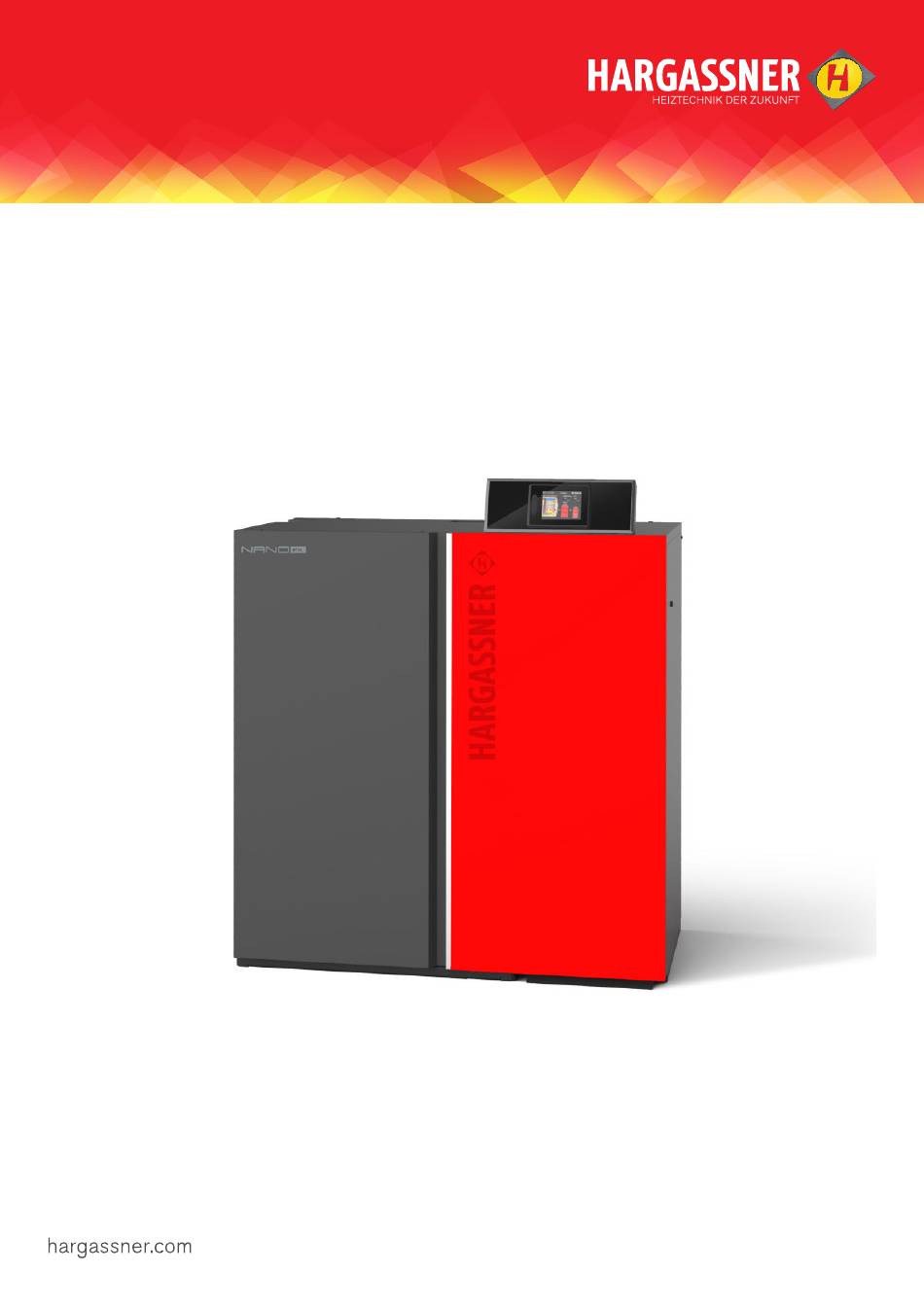

- Seite 1 MONTAGEANLEITUNG PELLETKESSEL Nano-PK 38-65 (eC) DE - V01 05/2024 - 11063984...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines 15.3 Heizkreisregler HKR Transport 16 Genehmigungen und Meldepflicht Transportgewicht 17 Inbetriebnahme der Anlage Beschaffenheit des Aufstellungsortes Platzbedarf des Kessels, Bedienbereich Einbaumaße Platzbedarf Bemaßung Anschlüsse Technische Daten Übersicht Lieferumfang Abladen des Kessels Demontage des oberen Wartungsdeckels Transportöse Aufstellen Verringern der Transportmaße Einstellen der Stellfüße Einstellen der Verkleidung Einstellen der Verkleidungstür... -
Seite 3: Allgemeines
Diese Montageanleitung ist Teil der Bedienungsanleitung der Transportschäden sofort schriftlich festhalten, fotografieren Anlage. und Bericht an die Hargassner Ges mbH senden Liegt ein Verschulden des Transportunternehmens vor, die G E FAH R Reklamation auch auf den Speditionspapieren vermerken Lebensgefahr Tod, Verletzungen, Beschädigungen durch Nichtbe-... -
Seite 4: Einbaumaße
3 Einbaumaße Platzbedarf alle Maße in mm min. 500 min. 0 optimal 600 optimal 600... -
Seite 5: Bemaßung
Bemaßung alle Maße in mm Maße in () gültig für Kesselgröße 38 und 45 1305 150 (130) 1375... -
Seite 6: Anschlüsse
Anschlüsse alle Maße in mm... - Seite 7 Benennung Benennung Entleerung (KFE-Hahn) Transportöse Abfluss Sicherheitsventil Lambdasonde Rauchrohranschluss oben Kesselfühler STB-Fühler Rücklauffühler Vorlauf Anschluss Retourluftschlauch Rücklauf Anschluss Pellet-Saugschlauch Rauchgasfühler Pellet-Füllstandsmelder...
-
Seite 8: Technische Daten
Technische Daten Nano-PK 38-65 (eC) Bezeichnung Einheit Nennwärmeleistung (Leistungsbereich) 11,4 - 38,0 13,5 - 45,0 14,7 - 49,0 18,0 - 60,0 19,5 - 65,0 11,9 - 39,1 15,3 - 50,6 18,6 - 62,2 20,1 - 67,5 Brennstoffwärmeleistung (eC) 14,1 - 46,6... -
Seite 9: Übersicht Lieferumfang
4 Übersicht Lieferumfang Benennung Kessel Aschebox Fühlerpaket Schürhaken Rücklaufanhebegruppe... -
Seite 10: Abladen Des Kessels
5 Abladen des Kessels ˆ Wartungsdeckel und Hydraulikblende nach hinten schieben und nach oben abnehmen G E FAH R Transportöse Lebensgefahr, Sachschaden Tod, Verletzungen, Beschädigungen durch herab- oder umfallende Lasten • Das Aufstellen der Anlage erfolgt ausschließlich durch quali- fiziertes und geschultes Personal. •... -
Seite 11: Verringern Der Transportmaße
Kessel mit Hubwagen oder Stapler transportieren Platinenabdeckung ˆ Befestigungsschraube der Platinenabdeckung entfernen Kessel mit Sackwagen transportieren ˆ Platinenabdeckung zur Seite schwenken und nach oben entfernen ˆ Verkleidungstür demontieren Ö „Demontage der Verkleidungstür“, p. 16 Kessel mit dem Sackwagen nur an den dafür gekennzeichneten Positionen aufnehmen •... - Seite 12 Frontverkleidung Isolierung oben ˆ Isolierungen Abnehmen ˆ Verschraubung (2) des eCleaner-Kabels lösen ˆ eCleaner-Kabel entfernen Nano-eCleaner-Platine ˆ Schraube M4x12 entfernen ˆ Frontverkleidung nach vorne klappen und nach oben heraus- heben ˆ Aschebox entfernen ˆ Wartungsdeckel oben demontieren Ö „Demontage des oberen Wartungsdeckels“, p. 10 Display ˆ...
- Seite 13 Verkleidung rechts Verkleidung links und hinten ˆ 6 Schrauben M4x12 entfernen und die rechte Verkleidung ˆ 4 Schrauben M4x12 entfernen nach oben herausnehmen ˆ Linke und hintere Verkleidung nach oben herausnehmen Hintere Verkleidung halten ˆ 2 Muttern M6 entfernen und das Halteblech abnehmen Frontverbinder Rauchrohradapter ˆ...
- Seite 14 Platinengrundblech ˆ 3 Muttern M8 am Einschub entfernen ˆ Die Kabel, die zu den Platinen am Platinengrundblech führen, abstecken ˆ 4 Schrauben M6x12 lockern ˆ 2 Muttern M8 oben am Tagesbehälter entfernen ˆ Platinengrundblech hochschieben und nach vorne abziehen Einschub und Tagesbehälter ˆ...
-
Seite 15: Einstellen Der Stellfüße
Einstellen der Verkleidung Bodenblech Empfehlung: Zuerst die Verkleidung und dann die Türen einstellen ˆ Oberen Wartungsdeckel abnehmen ˆ Schraube M6x10 entfernen ˆ Bodenblech nach rechts schwenken und nach vorne heraus- ziehen ˆ Beide Muttern (1) am Verkleidungsträger lockern Verringerte Einbringmaße ˆ... -
Seite 16: Demontage Der Verkleidungstür
Tiefenverstellung +/- 2 mm Demontage der Verkleidungstür ˆ Platinenabdeckung entfernen Ö „Platinenabdeckung“, p. 11 ˆ Tür öffnen und festhalten ˆ Alle 3 Scharniere lösen ˆ Hinten am Scharnier die Entriegelung betätigen ˆ Tür abnehmen... -
Seite 17: Montagehinweise Für Pelletschläuche Und Pellet-Stahlrohre
8 Montagehinweise für Pellet- ˆ Schlauch mit Schlauchschelle (3) am Stutzen befestigen schläuche und Pellet-Stahl- Kennzeichnung der Pellet- rohre schläuche ACHTU NG ACHTU NG Sachschaden Sachschaden Beschädigungen der Anlage durch falschen Anschluss Beschädigungen der Anlage durch falsche Verlegung der Pelletschläuche der Pelletschläuche •... -
Seite 18: Verlegen Von Pelletschläuchen
Mit beigelegter Schablone prüfen 8.3.3 Verlegeschema der Pelletschläuche / Höhendiffe- Anschluss renz überwinden Pellets Saugen Verlegebeispiel 8.2.6 Umschalteinheit (AUP) Bezeichnung Hargassner Pelletanlage oben R > 30 cm oder 90°-Stahlrohrbogen Anschluss Retourluft Pellet-Saugschlauch Retourluftschlauch Anschluss Pellets Pellet-RA (GWT, RAS, RAPS, ...) Saugen unten Die Saugturbine ist zum Saugen der Pellets über eine Länge... -
Seite 19: Keine Schlaufenbildung Bei Den Pellet-Saugschläuchen
Bei Verwendung einer Raumaustragung RAS kann die Saug- leitung bis zu 30 m lang sein, wenn die Förderschnecke in den Serviceeinstellungen getaktet wird. Bei längeren oder höheren Transportwegen unbedingt Rücksprache mit der Hargassner Ges mbH halten Bei der Verwendung der Punktabsaugungen (RAPS, GWT) fallen die Pellets im Saugschlauch zurück nach unten, sobald... -
Seite 20: Ausführung Des Brennstofflagerraums
9 Ausführung des Brennstoff- Sicherheit im Brennstofflager- raum lagerraums BRENNSTOFFLAGERRAUM G E FAH R Sicherheit Pelletslagerung Explosionsgefahr, Erstickungsgefahr Verbrennungen durch explosionsartiges Verbrennen G E F A H R von Staub (Pelletsstaub) im Lagerraum Unbefugten ist der Zutritt zum Brennstofflagerraum verboten. Kinder fernhalten! •... -
Seite 21: Qualifizierung Des Installationspersonals
10.2 Qualifizierung des Installati- 10.5.1 Vorschriften Österreich onspersonals • Länderspezifische Heizraumverordnung • Ö-Norm M7510 (Überprüfung von Heizungsanlagen für feste Brennstoffe) WAR N U NG • TRVB 118 H (Vorbeugender Brandschutz) Verletzungsgefahr, Sachschaden • TRVB 124 F (Erste und erweiterte Löschhilfe) •... -
Seite 22: Belüftung Des Heizraums Bei Anlagen Ohne Rlu
H I NWE I S 115 mm 115 mm Die Größe der Luftöffnungen den örtlichen Bestimmungen entnehmen. Hargassner Mindestdimensionierung: • Keinesfalls ein Kanalgrundrohr (KG) verwenden (Temperatur- Pro kW Kessel-Nennleistung mindestens einen Zuluft-Quer- beständigkeit) schnitt von 4 cm vorsehen, mindestens jedoch einen Gesamt- •... -
Seite 23: Kaminanschluss, Rauchrohr
• Sicherheitshinweise für raumluftunabhängigen Betrieb achten. • Keinen Kaminzugbegrenzer verbauen. • Aschebox immer vollständig schließen und verriegeln. • Verbindungsleitungen mit Dichtungen nach einem Störfall (Rußbrand) tauschen. 10.8 Kaminanschluss, Rauchrohr Nano-PK 38-65 (eC) Bezeichnung Einheit Nennleistung 11,4 - 38,0 13,5 - 45,0... -
Seite 24: Kaminzugbegrenzer
Es erfolgt fast immer eine Beimischung H I NWE I S Hargassner Rücklaufanhebegruppe verwenden. Ist kein Einbau im Kamin möglich, muss in der Verbindungslei- Die Hargassner Rücklaufanhebegruppe ist optimiert zum tung zum Kamin ein Kaminzugbegrenzer mit Explosionsklappe (2) Betreiben der Anlage. eingebaut werden. -
Seite 25: Stellung Des Mischerkükens
11.3 Sicherheitsventil 11.1.1 Stellung des Mischerkükens Mischer ab Werk in Mischer Zu Mittelstellung Mischer Auf ... Stellung Mischerküken Der Mischer ist Zu, wenn der Anlagenkreislauf geschlossen ist. Maximale Rücklaufanhebung, keine Energie für die Heizung Der Mischer ist Auf, wenn der Anlagenkreislauf offen ist. Minimale Rücklaufanhebung, maximale Energie für die Heizung Beim Anheizen fährt der Mischer in die Position Zu, um die Rück- lauftemperatur (Anlagenrücklauf) schnellstmöglich zu erreichen. -
Seite 26: Elektroinstallation
12 Elektroinstallation G E FAH R Lebensgefahr Stromschlag durch Berühren von spannungsführenden Teilen • Betrieb nur mit montierten und funktionsfähigen Schutzein- richtungen und Verkleidungsteilen. Teile des Nano eCleaners stehen unter Hochspannung. ˆ Kessel an dem vorgesehenem Punkt (1) erden • Hinweisschilder beachten. •... -
Seite 27: Fühlermontage
13 Fühlermontage • Messing-Anlegegehäuse (1) und Spannband (2) oder • Klemmschelle (4) ˆ Vor der Montage die Wärmeleitpaste (3) zur besseren Wärme- übertragung an der Kontaktstelle auftragen 13.1 Außenfühler 13.2.2 Rauchgasfühler Position • Sonnenabgewandte, kälteste Gebäudeseite (Nord; Nord-Ost) • Montagehöhe min. 2 m •... - Seite 28 Externer Boiler Kesselfühler Rücklauffühler Achtung: Fühlerposition im oberen Drittel Boilerfühler 1 Boiler 1 Puffer mit integriertem Boiler Achtung: Fühlerposition im Kesselfühler Rücklauffühler oberen Drittel Boilerfühler 1 Pufferfühler oben Pufferfühler unten wahlweise außenliegende Frischwasserstation oder innenliegender Boiler möglich...
-
Seite 29: Fernbedienung Fr25 / Fr35 / Fr40
14 Fernbedienung FR25 / FR35 / 14.2 Fernbedienung FR35 (digital) FR40 Fachgerechte Montage und Bedienung siehe Anleitungen der Fernbedienung In den Installateureinstellungen muss beim zugeordneten Heiz- kreis die Fernbedienung parametriert werden. ˆ Befestigung der Fernbedienung an einer gut zugänglichen Position Montageort •... -
Seite 30: Zusatzplatine I/O 36 (Hk Ab / F, 5-Fühler-Puffer Oder Differenzregler)
G E FAH R Verletzungsgefahr, Sachschaden Verletzungen oder Beschädigungen an der Anlage durch unbefugte Inbetriebnahme • Einschalten oder Erstinbetriebnahme nur durch Hargassner Ges mbH oder geschultes Fachpersonal. • Unbefugte Inbetriebnahme verhindern. • Keine Arbeitsvorgänge an der Anlage ausführen. • Die Anlage erst nach unterzeichnetem Inbetriebnahmeproto- Die Heizkreisplatine dient zur Erweiterung der Boiler- und Heiz- koll selbstständig betreiben. - Seite 31 Notizen...
