Inhaltszusammenfassung für Casalux 54294

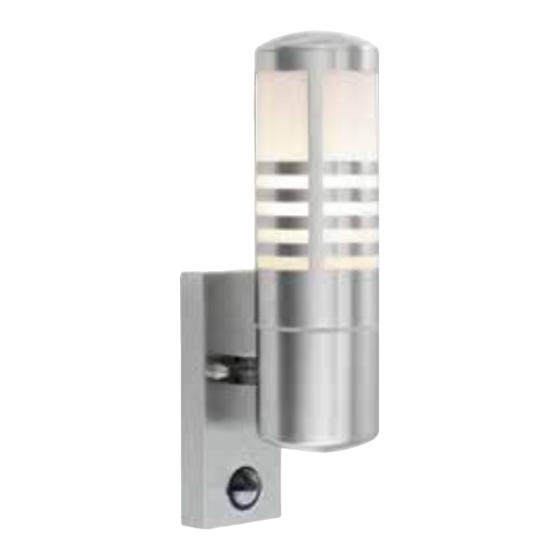

- Seite 1 Bedienungs- anleitung Da bin ich mir sicher. Außenleuchte mit Bewegungsmelder ID: #05006...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör be- nötigen, Angaben über Herstellergarantien oder Servicestellen suchen, oder sich bequem eine Video-Anleitung anschauen möch- ten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR= Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht................ 4 Verwendung ..............5 Lieferumfang/Geräteteile ..........6 Allgemeines ..............7 Bedienungsanleitung lesen und aufbewahren ..7 Zeichenerklärung ............. 8 Außenleuchte und Lieferumfang prüfen ....10 Sicherheit ..............10 Bestimmungsgemäßer Gebrauch .........10 Sicherheitshinweise ............11 Montage.................14 Montagematerial verwenden ........14 Bevor Sie anfangen ............14 Außenleuchte anbringen ..........15 Bewegungsmelder einstellen ........ -
Seite 4: Übersicht
Übersicht... -
Seite 5: Verwendung
Verwendung... -
Seite 6: Lieferumfang/Geräteteile
Lieferumfang/Geräteteile Lieferumfang/Geräteteile Edelstahlabdeckung Leuchtmittel Acrylzylinder Fassung Dichtung Leuchtenunterteil Bewegungsmelder mit den Reglern TIME, SENS und LUX Hutmutter und Zahnscheibe (jeweils 2 Stück) Wandkappe mit herausnehmbarer Wandbefestigung (im Inneren) -
Seite 7: Allgemeines
Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu dieser Außenleuchte mit Bewegungsmelder. Sie enthält wichtige Informationen zur Montage, Inbetriebnahme und Handhabung. Lesen Sie die Bedienungsanleitung, insbe- sondere die Sicherheitshinweise, sorgfältig durch, bevor Sie die Außenleuchte einsetzen. Die Nichtbeachtung dieser Bedienungsanlei- tung kann zu Schäden an der Außenleuchte führen. -
Seite 8: Zeichenerklärung
Allgemeines Zeichenerklärung Die folgenden Symbole und Signalworte werden in dieser Bedienungsanleitung, auf der Außenleuchte oder auf der Verpackung verwendet. WARNUNG! Dieses Signalwort bezeichnet eine Gefährdung mit einem mittleren Ri- sikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verlet- zung zur Folge haben kann. - Seite 9 Allgemeines Die Außenleuchte ist mit einer E14-Fassung ausgestattet. Die Leistungsaufnahme des mitgelieferten Watt Leuchtmittels ist 4 W. Die Helligkeit des Leuchtmittels ist Lumen 320 Lumen. Die Farbtemperatur des Leuchtmittels ist 3000 K (warm white). [Kelvin] Die Netzspannung, mit der die Außen- Volt leuchte betrieben werden kann, ist 230-240 V~.
-
Seite 10: Außenleuchte Und Lieferumfang Prüfen
Sicherheit Außenleuchte und Lieferumfang prüfen HINWEIS! Beschädigungsgefahr! Wenn Sie die Verpackung unvorsichtig mit einem scharfen Messer oder anderen spitzen Gegenständen öffnen, kann die Außenleuchte beschädigt werden. − Gehen Sie daher beim Öffnen vor- sichtig vor. 1. Nehmen Sie die Außenleuchte aus der Verpackung und prüfen Sie, ob die Lieferung vollständig ist (sie- he Abb. -
Seite 11: Sicherheitshinweise
Sicherheit Die Außenleuchte erhöht durch den Bewegungsmelder subjektiv das Gefühl der Sicherheit, stellt jedoch tat- sächlich keinen Einbruchschutz dar. Wenden Sie sich an die Polizei, wenn Sie Informationen über solche Schutz- maßnahmen benötigen. Die Außenleuchte ist spritzwassergeschützt (IP44). Die Außenleuchte ist ausschließlich für den Privatge- brauch bestimmt und nicht für den gewerblichen Be- reich geeignet. - Seite 12 Sicherheit Angabe auf dem Typschild übereinstimmt. − Benutzen Sie die nicht, wenn sie Außenleuchte sichtbare Schäden aufweist. − Betreiben Sie die Außenleuchte nur mit aufge- setztem und befestigtem Acrylzylinder. WARNUNG! Gefahren für Kinder und Personen mit verringerten physischen, sen- sorischen oder mentalen Fähig- keiten (beispielsweise teilweise Behinderte, ältere Personen mit Einschränkung ihrer physischen...
- Seite 13 Sicherheit − Lassen Sie die Außenleuchte während des Be- triebs nicht unbeaufsichtigt. − Lassen Sie Kinder nicht mit der Verpackungsfo- lie spielen. Sie können sich beim Spielen darin verfangen und ersticken. VORSICHT! Verbrennungs- und Brandgefahr! Teile der Außenleuchte werden während des Betriebs sehr heiß.
-
Seite 14: Montage
Montage Montage − Entfernen Sie das Verpackungsmaterial und sämtli- che Schutzfolien. Montagematerial verwenden Das erforderliche Montagematerial (Dübel, Schrauben) ist abhängig von der Art des Untergrundes und gehört daher nicht zum Lieferumfang. Verwenden Sie nur Montagematerial, das geeignet ist und lassen Sie sich beim Kauf ggf. im Fachhandel beraten. -
Seite 15: Außenleuchte Anbringen
Montage Außenleuchte anbringen WARNUNG! Stromschlaggefahr! Fehlerhafte Elektroinstallation kann zu elektrischem Stromschlag führen. − Lassen Sie die elektrische Installation durch Fachpersonal vornehmen. HINWEIS! Beschädigungsgefahr! Unsachgemäße Montage kann zu Beschädigungen führen. − Stellen Sie vor dem Bohren sicher, dass an den vorgesehenen Bohr- stellen keine Leitungen und/oder Rohre verlaufen. - Seite 16 Montage 2. Lösen Sie die Hutmuttern inkl. Zahnscheiben gegen den Uhrzeigersinn von der Wandkappe Nehmen Sie die Wandbefestigung heraus. − Halten Sie die Wandbefestigung an die Montage- stelle und markieren Sie die Bohrlöcher mit einem Bleistift. − Bohren Sie an den markierten Stellen die Löcher für die Dübel und stecken Sie die Dübel hinein.
-
Seite 17: Bewegungsmelder Einstellen
Montage 7. Schieben Sie die Edelstahlabdeckung bis zum An- schlag über den Acrylzylinder (siehe Abb. C, Schritt 7). 8. Schalten Sie die Sicherung wieder ein (siehe Abb. C, Schritt 8). 9. Stellen Sie den Bewegungsmelder ein (siehe nächstes Kapitel). Bewegungsmelder einstellen Der Bewegungsmelder schaltet die Außenleuchte auto- matisch ein und wieder aus. - Seite 18 Montage Wenn die Lichtverhältnisse so sind, dass sich die Au- ßenleuchte beim Erkennen einer Bewegung über den Bewegungssensor einschalten soll, testen Sie die vor- genommenen Einstellungen. Gehen Sie einmal durch den vom Bewegungsmelder überwachten Bereich und prüfen Sie: • Schaltet sich die Außenleuchte ein? •...
-
Seite 19: Leuchtmittelwechsel
Leuchtmittelwechsel Leuchtmittelwechsel WARNUNG! Stromschlaggefahr! Fehlerhafte Elektroinstallation oder zu hohe Netzspannung können zu elektri- schem Stromschlag führen. − Schalten Sie die Sicherung für den Außenleuchten-Anschluss aus. VORSICHT! Verbrennungsgefahr! Leuchtmittel und Acrylzylinder werden während des Betriebs sehr heiß. − Lassen Sie die Außenleuchte aus- reichend abkühlen, bevor Sie die Leuchtmittel wechseln. -
Seite 20: Reinigung
Reinigung 5. Drehen Sie den Acrylzylinder im Uhrzeigersinn auf das Gewinde des Leuchtenunterteils 6. Schieben Sie die Edelstahlabdeckung bis zum An- schlag über den Acrylzylinder. Reinigung WARNUNG! Verbrennungsgefahr! Leuchtmittel und Acrylzylinder werden während des Betriebs sehr heiß. − Lassen Sie die Außenleuchte aus- reichend abkühlen, bevor Sie sie reinigen. -
Seite 21: Technische Daten
Technische Daten Technische Daten Typ: Außenleuchte 54294 Stromversorgung: 230-240 V~, 50 Hz Leuchtmittel*: LED-Lampe E14, 4 W Leistung: max. 42 W Schutzart: IP44 Gewicht: 1,78 kg Abmessungen (LxBxH): 7,5 x 13 x 31 cm Artikelnummer: 40265 * im Lieferumfang enthalten Konformitätserklärung... -
Seite 22: Entsorgung
Entsorgung Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpa- pier, Folien in die Wertstoff-Sammlung. Altgerät entsorgen (Anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrennten Sammlung von Wertstoffen) Altgeräte dürfen nicht in den Hausmüll! Außenleuchte Sollte die einmal nicht mehr... -
Seite 23: Garantie
Ort des Kaufs: Beschreibung der Störung: Unterschrift: KUNDENDIENST Schicken Sie die ausgefüllte Garan- www.eglo.com +43 (0) 5242 67057 0 tiekarte zusammen mit dem defekten Typ: 54294 Artikel-Nr.: 40265 01/2015 Produkt an: EDI LIGHT GmbH Heiligkreuz 22 6136 Pill AUSTRIA JAHRE GARANTIE... -
Seite 24: Garantiebedingungen
Garantie Garantiebedingungen Sehr geehrter Kunde! Die Hofer Garantie bietet Ihnen weitreichende Vorteile ge- genüber der gesetzlichen Gewährleistungspflicht: Garantiezeit: 3 Jahre ab Kaufdatum 6 Monate für Verschleiß- und Ver- brauchsteile bei normalem und ord- nungsgemäßem Gebrauch (z. B. Akkus) Kosten: Kostenfreie Reparatur bzw. Austausch oder Geldrückgabe Keine Transportkosten TIPP:... - Seite 25 Garantie Die Garantie gilt nicht bei Schäden durch: • Unfall oder unvorhergesehene Ereignisse (z. B. Blitz, Wasser, Feuer). • unsachgemäße Benutzung oder Transport. • Missachtung der Sicherheits- und Wartungs- vorschriften. • sonstige unsachgemäße Bearbeitung oder Veränderung. Nach Ablauf der Garantiezeit haben Sie ebenfalls die Mög- lichkeit an der Servicestelle Reparaturen kostenpflichtig durchführen zu lassen.
- Seite 26 Da bin ich mir sicher. Vertrieben durch: EDI Light GmbH Heiligkreuz 22 6136 Pill AUSTRIA Email: info@edi-light.com KUNDENDIENST +43 (0) 5242 67057 0 www.eglo.com JAHRE Typ: 54294 Artikel-Nr.: 40265 GARANTIE 01/2015...
