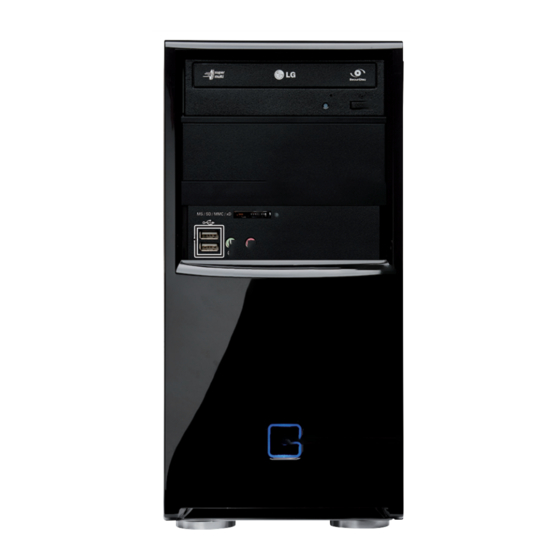

Inhaltsverzeichnis Zu dieser Anleitung ..................5 1.1. In dieser Anleitung verwendete Warnsymbole und Signalwörter ..5 1.2. Bestimmungsgemäßer Gebrauch ..............6 1.3. Konformitätsinformation ..................6 Sicherheitshinweise ..................7 2.1. Gefahren für Kinder und Personen mit eingeschränkter Fähigkeit, Geräte zu bedienen ....................7 2.2.
Seite 25
21.5. Treiberunterstützung ..................54 21.6. Transport ........................54 21.7. Reinigung und Pflege..................54 Auf-/Umrüstung und Reparatur ............... 54 22.1. Hinweise für Servicetechniker................55 Recycling und Entsorgung ................ 56 Impressum ....................57 Index ......................59 3 von 60...
Seite 26
Persönliches Notieren Sie zu Ihrem Eigentumsnachweis: Seriennummern: ....................Kaufdatum: ....................Kaufort: ....................Die Seriennummer Ihres PCs finden Sie auf der Rückseite des PCs. Übertragen Sie die Nummer ggf. auch in Ihre Garantieunterlagen. Unsere Zielgruppe Diese Bedienungsanleitung richtet sich an Erstanwender sowie an fortgeschrittene Benutzer.
1. Zu dieser Anleitung Lesen Sie vor Inbetriebnahme die Sicherheitshinweise aufmerksam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedie- nungsanleitung. Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Anleitung aus.
• Tastatur (optional) • Maus (optional) Hiermit erklärt der Hersteller, dass das Produkt mit den folgenden europäischen An- forderungen übereinstimmt: • R&TTE Richtline 1999/5/EG • Öko-Design Richtlinie 2009/125/EG • RoHS-Richtlinie 2011/65/EU. Vollständige Konformitätserklärungen sind erhältlich unter www.medion.com/conformity. 6 von 60...
2. Sicherheitshinweise 2.1. Gefahren für Kinder und Personen mit eingeschränkter Fähigkeit, Geräte zu bedienen • Dieses Gerät ist nicht dafür bestimmt, durch Personen (ein- schließlich Kinder) mit eingeschränkten physischen, senso- rischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für Ihre Sicherheit zuständige Person be- aufsichtigt oder erhielten von Ihnen Anweisungen, wie das Gerät zu benutzen ist.
häuse des optischen Laufwerks nicht entfernt wird. Entfernen Sie nicht die Abdeckung der Laufwerke, da unsichtbare Laser- strahlung austreten kann. • Führen Sie keine Gegenstände durch die Schlitze und Öffnun- gen ins Innere des PCs. Dies könnte zu einem elektrischen Kurzschluss, einem elektrischen Schlag oder gar zu Feuer füh- ren, was die Beschädigung Ihres PCs zur Folge hat.
• Wenden Sie sich im Störungsfall an das Service Center oder eine andere geeignete Fachwerkstatt, um Gefährdungen zu vermeiden. 2.4. Datensicherung ACHTUNG! Machen Sie vor jeder Aktualisierung Ihrer Daten Siche- rungskopien auf externe Speichermedien. Die Geltendma- chung von Schadensersatzansprüchen für Datenverlust und dadurch entstandene Folgeschäden wird ausge- schlossen.
• Vermeiden Sie starke Stöße und Erschütterungen. Vertau- schen Sie niemals die Polarität. Achten Sie darauf, dass die Pole Plus (+) und Minus (-) korrekt eingesetzt sind, um Kurz- schlüsse zu vermeiden. • Vermischen Sie keine neuen und alten Batterien oder Batte- rien unterschiedlichen Typs.
4. Aufstellen des PCs Die richtige Aufstellung Ihres PCs trägt wesentlich dazu bei, eine komfortable Bedie- nung des PCs zu gewährleisten. 4.1. Aufstellungsort • Halten Sie Ihren PC und alle angeschlossenen Geräte von Feuchtigkeit fern und vermeiden Sie Staub, Hitze und direkte Sonneneinstrahlung. Damit vermeiden Sie Störungen oder Beschädigung des PCs.
Seite 34
Ist es nicht möglich, den Bildschirm wie beschrieben aufzustellen, können folgende Maßnahmen hilfreich sein: • Drehen, Absenken oder Neigen des Bildschirmgerätes; • durch Lamellen- oder Vertikalstores an den Fenstern; • durch Stellwände oder durch Änderungen der Beleuchtungseinrichtung. HINWEIS! Machen Sie regelmäßig Pausen bei der Arbeit an Ihrem Bildschirm, um Verspannungen und Ermüdungen vorzubeugen.
5. Anschließen Zur besseren Orientierung klappen Sie bitte die linke Umschlaginnenseite mit den Zeichnungen auf, um die Positionen der beschriebenen Anschlüsse zu finden. HINWEIS! Die aufgeführten Geräte gehören nicht zwangsläufig zum Lieferumfang! Alle aufgelisteten Anschlüsse sind optional und sind nicht zwangsläufig an Ihrem PC vorhanden.
• Stellen Sie sicher, dass alle Verbindungskabel mit den dazugehörigen Periphe- riegeräten verbunden sind, um Störstrahlungen zu vermeiden. Entfernen Sie die nicht benötigten Kabel. • An den PC dürfen nur Geräte angeschlossen werden, die die Norm EN60950 „Si- cherheit von Einrichtungen der Informationstechnik“ oder die Norm EN60065 „Sicherheitsanforderungen - Audio-, Video- und ähnliche elektronische Geräte“...
5.4. Geräte mit mini-HDMI Anschluss anschließen (optional) HDMI ist die Abkürzung für „High Definition Multimedia Interface“, das ist eine Schnittstelle zur volldigitalen Übertragung von Audio- und Videodaten. Schließen Sie an diesem Anschluss Gerät an, sofern diese Ausgabegeräte über einen entsprechenden Anschluss verfügen. 5.5.
5.6.3. Gesten für Touchscreen Nachfolgend die wichtigsten Gesten, die Ihnen das Ausführen von Programmen und Zugreifen auf Einstellungen Ihres PCs ermöglichen: Befehl Abbildung Zum Anzeigen der letzten App strei- Vom linken Rand aus Richtung Mitte strei- chen Sie vom linken Rand Richtung chen Bildschirmmitte.
Befehl Abbildung Zum Verschieben halten Sie eine App-Kachel angetippt und ziehen die App an die neue Stelle. Zum Schließen halten Sie die Ober- getippt halten kante einer laufenden App ange- tippt und ziehen die App zum unte- ren Bildschirmrand. ...
5.8. PS/2-Geräte anschließen (optional) Wenn Sie eine USB-Maus oder eine USB-Tastatur anschließen möchten, ist der An- schluss einer PS/2 Maus oder Tastatur nicht erforderlich. Das Mauskabel verbinden Sie mit dem grünen PS/2-Anschluss. Das Tastaturkabel verbinden Sie mit dem blauen PS/2-Anschluss. 5.9.
5.9.2. PCs mit Raumklangsystem ( Surround) (optional) Schließen Sie ein Raumklangsystem wie folgt an: Stecken Sie das Kabel der Frontlautsprecher in die grüne Buchse mit der Be- zeichnung FS. Schließen Sie an dem Anschluss RS die Boxen zur rückwärtigen Beschallung an. ...
5.13. S-ATA Geräte anschließen (optional) e-SATA steht für „external Serial ATA“ und ist ein Anschluss für externe Festplatten. Im Vergleich zu den gängigen USB-Standards ist die Übertragungsgeschwindigkeit bei einem eSATA-Anschluss höher als bei externen USB-Festplatten. HINWEIS! Um eine Beschädigung der Kontakte zu vermeiden, achten Sie darauf, dass der Stecker und die Buchse genau zusammen passen.
5.15. Antennenanschluss für TV-Empfang (optional) 5.15.1. TV-Empfang DVB-T/analog Werden an Ihrem Standort DVB-T bzw. digitale Dienste angeboten, haben Sie die Möglichkeit mittels einer entsprechenden Antenne (nicht im Lieferumfang enthal- ten) diese Dienste in Anspruch zu nehmen. Schließen Sie an der TV-Buchse Ihrer TV-Karte eine DVB-T Antenne, eine terrestri- sche Antenne oder Kabelfernsehen an.
6. Erste Inbetriebnahme Das Betriebssystem sowie alle Hardwaretreiber sind bereits vorinstalliert. Sie brau- chen keine der mitgelieferten Discs einzuspielen. Bei manchen Programmen (z. B. Telefon-CDs oder Enzyklopädien) kann es erforder- lich sein, die entsprechende Disc einzulegen, um die darauf gespeicherten Daten abzurufen.
über den OC Schalter an der Frontblende. Unabhängig davon, welche Möglichkeit Ihnen zur Verfügung steht, erfordert die Aktivierung oder die Deaktivierung der Übertaktung immer einen Neustart des Computers. Haben Sie das MEDION® ERAZER® Control Center gestartet, erscheint eine entsprechende Meldung. ACHTUNG! Machen Sie vor jeder Aktualisierung oder Änderung Siche-...
6.2.1. Prozessorübertaktung über die Schaltfläche im MEDION® ERAZER® Control Center Starten Sie das MEDION® ERAZER® Control Center, indem Sie doppelt auf die Desktopverknüpfung klicken. Die Benutzerkontensteuerung benachrichtigt Sie nun über Änderungen an Ih- rem Computer. Bestätigen Sie die Abfrage mit Ja. Es wird die Hauptseite der Software mit einigen Informationen zu Ihrem Computer angezeigt.
7. Maus Neben den beiden Tasten verfügt die Maus auch über ein Rad, das zum Durchblät- tern von Dokumenten oder Internetseiten durch Drehen oder Drücken des Rads be- nutzt werden kann. HINWEIS! Das Rad kann ebenfalls als Taste benutzt werden. Die Belegung hängt von der jeweiligen Anwendung ab.
9. Festplatte Die Festplatte ist Ihr Hauptspeichermedium, das hohe Speicherkapazität und schnellen Datenzugriff vereint. Mit Ihrem PC haben Sie eine OEM-Version* des Betriebssystems Microsoft Windows® erworben, die alle Leistungsmerkmale des PCs voll unterstützt. Wir ha- ben die Festplatte Ihres PCs bereits so konfiguriert, dass Sie in der Regel optimal da- mit arbeiten können, ohne selbst installieren zu müssen.
Im Stammverzeichnis des Laufwerks C: befinden sich wichtige, für den Start von Windows® erforderliche Dateien. Im Auslieferungszustand sind diese Dateien aus Si- cherheitsgründen ausgeblendet. C:\Programme Wie der Name schon vermuten lässt, installieren Programme in diesem Verzeichnis die zur Anwendung gehörenden Dateien. C:\Windows Das Hauptverzeichnis von Windows.
9.3. Externe Festplatte anschließen (optional) Ihr PC verfügt über einen Schacht, der Ihnen ermöglicht, die externe MEDION Fest- platte HDDrive 2Go super speed einfach und unkompliziert über den USB 3.0-An- schluss anzuschließen. Der Anschluss erfolgt, wie bei einem USB-Speicherstift, bei hochgefahrenem Be- triebssystem.
10. Optische Laufwerk (optional) 10.1. Disc laden ACHTUNG! Benutzen Sie keine verkratzten, angebrochenen, ver- schmutzten oder qualitativ schlechten Discs. Bekleben Sie die Discs nicht mit Schutzfolie oder anderen Aufklebern. Durch die hohen Geschwindigkeiten im Laufwerk können diese brechen und Ihre Daten zerstören sowie Ihr Gerät be- schädigen.
10.2. Disc abspielen / auslesen HINWEIS! Manche Discs starten automatisch, wenn sie eingelegt werden. Dies ist abhängig vom Betriebssystem und den entsprechenden Einstellungen. Ihr PC ist in der Lage, von dem optischen Laufwerk Audio-CDs, DVD-Movies oder Daten-Discs abzuspielen. Nachdem eine Disc geladen wurde, öffnet sich ein Aus- wahlfenster mit verschiedenen Optionen zur Wiedergabe.
Seite 53
10.3.1. Wichtige Informationen zu hochauflösenden Videoformaten (optional) Je nach Ausführung wird Ihr System wird mit einem Blu-Ray-Laufwerk ausgeliefert. Beim Blu-Ray-Laufwerk handelt es sich um eine Technologie, die hochauflösende Vi- deoformate unterstützt. Sie können mit Ihrem Laufwerk nach wie vor folgende Me- dien abspielen: •...
11. Kartenleser (optional) Ist Ihr PC mit einem Kartenleser ausgestattet, können Sie u. a. nachfolgende Karten- typen folgendermaßen verwenden: Kartentyp Verbindungskontakte SD; SDHC (Secure Digital) zeigen nach unten MMC (MultiMediaCard) zeigen nach unten Memory Stick zeigen nach unten Memory Stick Pro zeigen nach unten Achten Sie beim Einlegen der Speicherkarten darauf, dass die Kontakte, wie in der folgenden Auflistung beschrieben, in die richtige Richtung zeigen.
12. Grafi ksystem (optional) Dieses Programm bietet Ihnen die Möglichkeit, die Darstellung auf Ihrem Bildschirm anzupassen. Dazu gehören z. B. das Hintergrundbild, der Bildschirmschoner, so- wie weiterführende Einstellungen Ihres Bildschirms und Ihrer Grafikkarte. Das Pro- gramm kann folgendermaßen gestartet werden: •...
13. Soundsystem Die externen Audioverbindungen können so konfiguriert werden, dass Sie ein Raumklangsystem anschließen können. Wenn Sie die Grundlautstärke ändern wollen, klicken Sie auf das Lautsprechersym- bol in Ihrer Taskleiste. WARNUNG! Zu große Lautstärke bei der Verwendung von Ohrhö- rern oder Kopfhörern erzeugt übermäßigen Schall- druck und kann zum Verlust des Hörsinns führen.
14.2. Technische Spezifi kationen • Die maximale Datenübertragung liegt anwendungsabhängig bei 100, 200 oder 400 Mbit/s, was einem Datendurchsatz von bis zu 50 MB pro Sekunde entspricht. • Die Geräte können im Betrieb angeschlossen beziehungsweise entfernt werden (Hot-Plugging). • Das standardisierte Kabel (Shielded Twisted Pair -STP) enthält 6 Adern. Zwei Lei- tungen dienen für die Spannungsführung (8V bis 40V, 1,5 A max.) und können zur externen Spannungsversorgung benutzt werden.
16. TV-Karte (optional) Um mit dem TV-Tuner ein TV-Signal zu empfangen, muss eine analoge, eine DVB-T Antenne oder eine digitale SAT -Anlage angeschlossen werden. ACHTUNG! Ziehen Sie die Antenne heraus, wenn das Gerät nicht be- nutzt wird. Insbesondere bei Gewitter. So schützen Sie Ihr Gerät vor möglichem Blitzeinschlag.
17.2.1. Sicherheitshinweis ACHTUNG! Betreiben Sie die Wireless LAN Funktion Ihres PCs nicht an Orten, in denen funkempfindliche Geräte stehen (Bsp.: Krankenhäuser etc.). Ist nicht sichergestellt, dass keine Be- einträchtigung oder Störung dieser Geräte besteht, deaktivieren Sie diese Option. 17.2.2. Voraussetzungen Als Gegenstelle kann man einen sog.
18. Software Dieser Abschnitt befasst sich mit dem Thema Software. Dabei unterscheiden wir zwischen dem Betriebssystem, der Software (den Anwendungsprogrammen), der Windows-Aktivierung und der UEFI-Firmwareeinstellung. HINWEIS! Zur aktuellen Windows Familie gehören derzeit Windows 8 und Windows 8.1. Windows 8.1 ist die erste Aktualisierung der Windows 8 Generation.
18.3. Windows® 8 - Neuheiten 18.3.1. Microsoft-Konto Bei einem Microsoft-Konto handelt es sich um eine E-Mail-Adresse und ein Kenn- wort zum Anmelden bei Windows. Sie können eine beliebige E-Mail-Adresse ver- wenden. Wir empfehlen aber die Verwendung der Adresse, mit der Sie auch mit Freunden kommunizieren und sich bei Ihren bevorzugten Websites anmelden.
18.3.3. Sprunglisten Sprunglisten bieten eine praktische Möglichkeit zum Öffnen von Dateien, mit de- nen Sie in letzter Zeit gearbeitet haben. Zum Anzeigen der kürzlich verwendeten Dateien klicken Sie einfach mit der rechten Maustaste auf das Anwendungssymbol auf der Taskleiste. Wenn Sie also mit der rechten Maustaste auf das Word-Symbol kli- cken, werden die kürzlich verwendeten Word-Dokumente angezeigt.
nen Sie Angaben wie die Anzahl der Fotos auf der Kamera sehen und erhalten Links zu hilfreichen Informationen, wenn Sie die Kamera mit dem PC verbinden. 18.3.6. Home Group Mit Heimnetzgruppen, einer Funktion von Windows® 8, wird das Verbinden von Heimcomputern zu einem Kinderspiel.
18.5. In Windows anmelden Um mit Windows® 8 arbeiten zu können, müssen Sie sich ein Windows® 8 Benutzer- konto erstellen. Bewegen Sie den Mauszeiger in die obere rechte Ecke des Displays, bewegen Sie die Maus nach unten und klicken Sie auf EInstellungen.
18.6. Benutzerkonto mit LiveID verknüpfen Sie können Ihr Benutzerkonto mit einer LiveID verknüpfen. Somit können Sie sich mit Ihrer LiveID an jedem beliebigen mit dem Internet verbundenem Rechner oder mobilem Gerät anmelden. Bewegen Sie den Mauszeiger in die obere rechte Ecke des Displays, bewegen Sie die Maus nach unten und klicken Sie auf EInstellungen.
18.7. Windows® 8 Startbildschirm Nachdem das Betriebssystem gestartet ist, befinden Sie sich auf dem neuen Windows® 8, Startbildschirm. (Abbildung ähnlich) Folgende Informationen werden hier unter anderem exemplarisch angezeigt: Windows® 8 App Windows® 8 App´s sind ausführbare Programme. Die Kachel „Desktop“ öffnet die klassische Windows Ansicht Die Kachel Internet Explorer öffnet den Internet Explorer HINWEIS! Apps sind Anwendungsprogramme, welche durch eine Miniaturabbil-...
18.7.1. Windows® 8 Desktop Dieses Bild zeigt eine symbolische Abbildung über zusätzliche Programme. (Abbildung ähnlich) Folgende Informationen werden hier unter anderem exemplarisch angezeigt: klassische Desktop App´s sind Anwendungen, die durch eine Miniaturabbil- Desktop dung des Programms auf einem Desktop angezeigt werden. Die Mi- Apps niaturabbildungen der Apps sind größer als die der normalen Ka- cheln.
18.7.2. Arbeiten mit Windows® 8 und klassischen Apps Menü Handlungsanweisung Klicken Sie mit der linken Maustaste auf die Öffnen einer App gewünschte App. HINWEIS! Nicht alle Apps müssen geschlossen werden! Windows schließt nicht ver- wendete Apps automatisch. Schliessen einer App ...
Seite 69
Menü Handlungsanweisung Klicken Sie mit der rechten Maustaste auf den Startbildschirm. Klicken Sie auf Alle Apps in der rechten unte- ren Ecke des Displays. Klicken Sie mit der rechten Maustaste auf die gewünschte App. Klicken Sie auf Deinstallieren am unteren Deinstallieren einer Apps Ende des Displays.
18.7.3. Verwenden der Suchfunktion Verwenden Sie die Suchfunktion, um einzelne Aufgaben bzw. Einstellungen oder Apps schnell zu finden. Bewegen Sie den Mauszeiger in die rechte obere oder untere Ecke des Displays und klicken Sie auf Suchen. Geben Sie den Namen der App oder Datei ein und wählen Sie einen Eintrag aus der Ergebnisliste auf der linken Seite des Displays.
Beim ersten Öffnen der Systemsteuerung werden einige der am häufigsten verwen- deten Elemente der Systemsteuerung nach Kategorien gruppiert angezeigt. Benötigen Sie in der Kategorieansicht weitere Informationen zu einem Element der Systemsteuerung, müssen Sie den Mauszeiger über das Symbol oder den Kategori- enamen halten und den daraufhin angezeigten Text lesen.
HINWEIS! Führen Sie jede Art der Wiederherstellung nur mit angeschlossenem Netzteil durch. ACHTUNG! Bei der Option mit gesicherten Benutzerdaten dauert die Rücksicherung sehr lange. Es werden nur die Daten gesi- chert, die sich in dem Ordner C:\USER befinden. Alle wei- teren Daten werden gelöscht.
19.5. Clear CMOS (optional) HINWEIS! Sollten Sie wider Erwarten Einstellungen vorgenommen haben, die zur Instabilität des PCs führen, können Sie mit Hilfe der Taste Clear CMOS den CMOS Speicher löschen und UEFI in den Auslieferungszustand zu- rücksetzen. 19.6. Windows® 8 - Hilfe und Support Hier finden Sie eine umfassende Sammlung von Anleitungen, Hilfestellungen und Vorschlägen zur Problembeseitigung.
Wie mache ich eine Datensicherung? − Machen Sie eine Sicherung und eine Rücksicherung ausgewählter Daten auf externen Medien, um sich mit der Technik vertraut zu machen. Eine Si- cherung ist unbrauchbar, wenn Sie nicht in der Lage sind, die Daten wieder- herzustellen, das Medium defekt oder nicht mehr verfügbar ist.
21.3. Fehler und mögliche Ursachen Der Bildschirm ist schwarz. Vergewissern Sie sich, dass sich er PC nicht im Ruhezustand befindet. Falsche Zeit- und Datumsanzeige. Klicken Sie die Uhrzeitanzeige in der Taskleiste an. Wählen Sie die Option Da- tums- und Uhrzeiteinstellung ändern und stellen Sie anschließend die korrekten Werte ein.
21.5. Treiberunterstützung Das System ist mit den installierten Treibern in unseren Testlabors ausgiebig und er- folgreich getestet worden. In der Computerbranche ist es jedoch üblich, dass die Treiber von Zeit zu Zeit aktualisiert werden. Dies kommt daher, dass sich z. B. eventuelle Kompatibilitätsprobleme zu anderen, noch nicht getesteten Komponenten (Programme, Geräte) ergeben haben.
• Im Falle einer notwendigen Reparatur wenden Sie sich bitte ausschließlich an unsere autorisierten Servicepartner. 22.1. Hinweise für Servicetechniker • Ziehen Sie vor dem Öffnen des Gehäuses alle Strom- und An- schlusskabel. Wird der PC vor dem Öffnen nicht vom Strom- netz getrennt, besteht Lebensgefahr durch elektrischen Schlag.
Bei Ausbau und/oder Öffnung dieser Lasereinrichtungen ist fol- gendes zu beachten: • Die eingebauten optischen Laufwerke enthalten keine zur Wartung oder Reparatur vorgesehenen Teile. • Die Reparatur der optischen Laufwerke ist ausschließlich dem Hersteller vorbehalten. • Blicken Sie nicht in den Laserstrahl, auch nicht mit optischen Instrumenten.
Diese Bedienungsanleitung ist urheberrechtlich geschützt. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten. Das Copyright liegt bei der Firma: Medion AG Am Zehnthof 77 45307 Essen Deutschland Technische und optische Änderungen sowie Druckfehler vorbehalten.
Seite 80
QR Code www.medion.com/lu/de/ 58 von 60...
Seite 82
SDHC ............32 Suchfunktion ..........48 Speicherkarte entfernen ..... 32 Systemsteuerung ........48 Konformitätsinformation ......6 Systemwiederherstellung ....... 49 Kundendienst ..........52 Aktualisieren Sie Ihren PC, ohne Ihre Daten zu beschädigen ....49 Laserstrahlung ..........55 Auf HDD zurücksetzen - keine Siche- rung der Benutzerdaten ....
