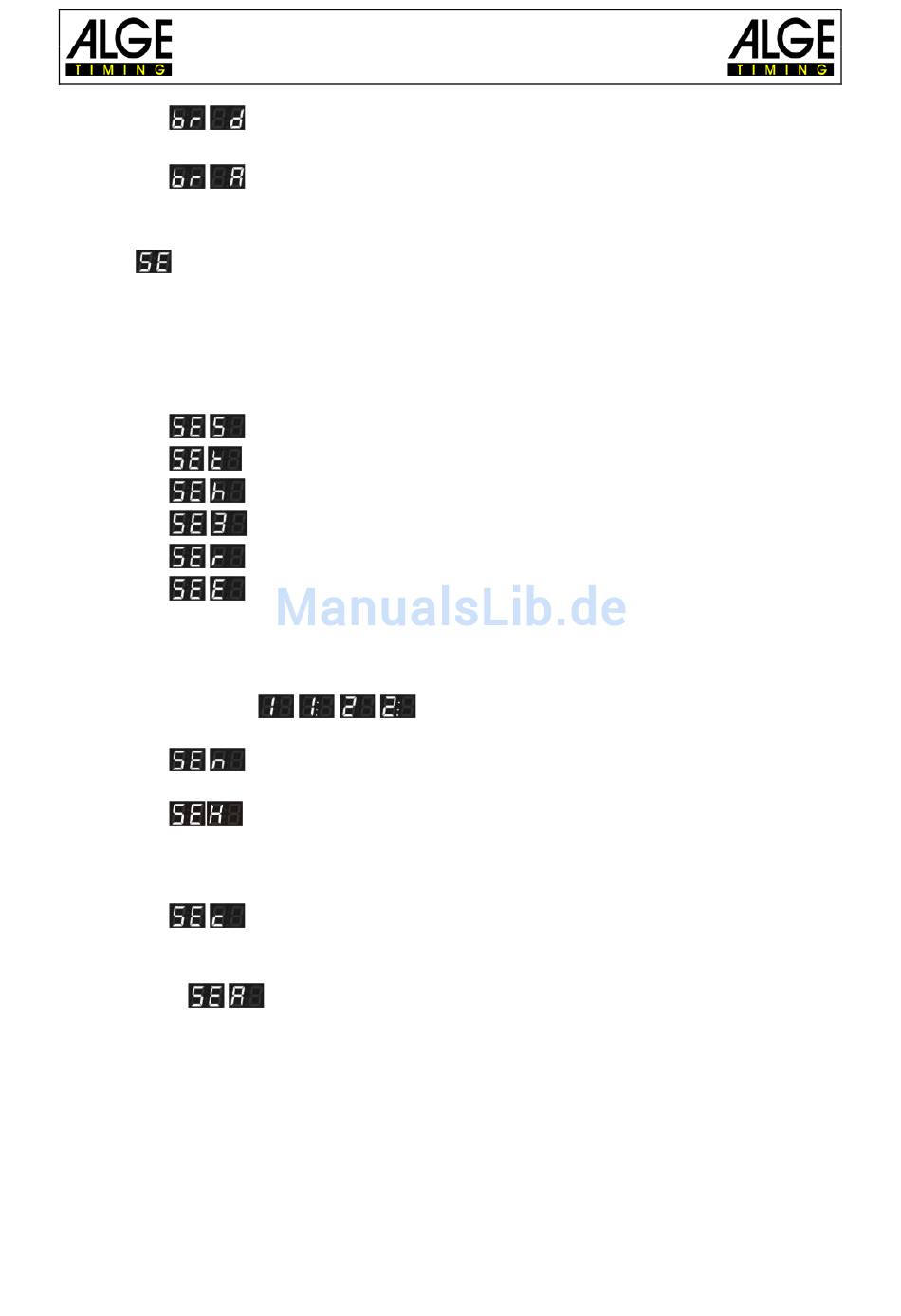

1.3.16.2.2
Die Helligkeit wird automatisch – je nach Tageszeit – passend eingestellt.
1.3.16.2.3
Mit dieser Einstellung hängt die Helligkeit der Anzeigetafel vom Lichtsensor ab. Wenn der
Lichtsensor nicht angeschlossen ist, so wird die maximale Helligkeitsstufe eingestellt.
1.3.17
Anzeigemodus und Schnittstelle [A1] (S)
Diese Einstellung wird für die Schnittstellenparameter benötigt. Die erste Stelle der Einstellung
steht für den Displaymodus, die zweite Stelle für die Schnittstellengeschwindigkeit (Baud-
Rate).
1.3.17.1 Anzeigemodus
Hier können Sie die unterschiedlichsten Displaymodi für Ihre Anzeigetafel einstellen.
1.3.17.1.1
1.3.17.1.2
1.3.17.1.3
1.3.17.1.4
1.3.17.1.5
1.3.17.1.6
Dieser erweiterte Modus dient Ihnen dazu, die komplette Anzeige selbst zu konfigurieren. Sie
können selbst wählen, welches Byte an welcher Stelle der Anzeigetafel angezeigt werden soll.
Wenn die serielle Einstellung in diesem Modus ist, so haben Sie mehrere Parameter, um den
Modus einzustellen.
Diese Parameter sind
schreibung der Einstellung von diesen Parametern, lesen Sie bitte Punkt 1.4.
1.3.17.1.7
Slave=RX) [5x] und für GPS-Betrieb! (4800baud einstellen = Sen4)
1.3.17.1.8
Identisch zu SEh, aber im Stoppuhrmodus ist das Zeitformat im Sekundenmodus!
Statt 1:00 Minute wird 60 Sekunden angezeigt.
Siehe auch Punkt 2.1.4.3.
1.3.17.1.9
!!!D-Line wird mit der RS232 der CKN verbunden (Pin5=GND, Pin2=Data)!!!
Funktioniert ab CKN Software 11-2006 (Wireless Protokoll). Wired gibt es nicht mehr!
1.3.17.1.10
Mit dieser Einstellung kann mit einem Handtaster auf der schwarz grünen Bananenbuchse die
Tageszeit für die Timeout-Zeit eingefroren werden. Intern läuft die Tageszeit natürlich weiter.
Seite 8
Bedienungsanleitung
D-LINE / D-SAT
Tageszeitabhängige Helligkeit
Lichtsensorabhängige Helligkeit
HH:mm:ss [0x] (1sec)
H:mm:ss.z (1/10sec) auch Geschwindigkeit mit 1/10
mm:ss.zh [1x] (1/100sec.)
m:ss.zht (1/1000sec.)
Startnummer, Rang [2x]
Erweiterter Modus [4x]
,
,
,
, ... [A5, A6,...B0, B1,...] Für eine detaillierte Be-
Master/Slave Kommunikation (RS485 oder RS232, Master=TX,
mm:ss.zh [1x] (1/100sec.)
Spielkonsole CKN Spielzeit(MM:SS, mittig) muss 9600baud sein!
Tageszeit stoppen
