1.4

Erweiterter Datenmodus

In diesem Modus kann jedem Digit ein Byte aus dem Datensatz zugewiesen werden. Es ist
zum Beispiel möglich auf einer 6-stelligen Anzeige die Startnummer auf den 2 ersten Digits
darzustellen und auf den 3 letzten die Zeit in m:ss. Bei manchen Sportarten, z. B. beim Timer
S4 im Springreiten, muss die Anzeige für die Darstellung der Punkte in diesem Modus pro-
grammiert werden. Es ist nicht möglich Datensätze aus verschieden adressierten Datenstrings
anzuzeigen!
1.4.1

Timer S4, Punkte Springreiten

Konfiguration einer 6-stelligen Anzeige zur Anzeige der Punkte vom Timer S4 (Springreiten)
in der Mitte der Tafel:
Das Datenpaket des Timer S4 sieht wie folgt aus:
1 2 3 4 5
PZ PE .
PZ PE

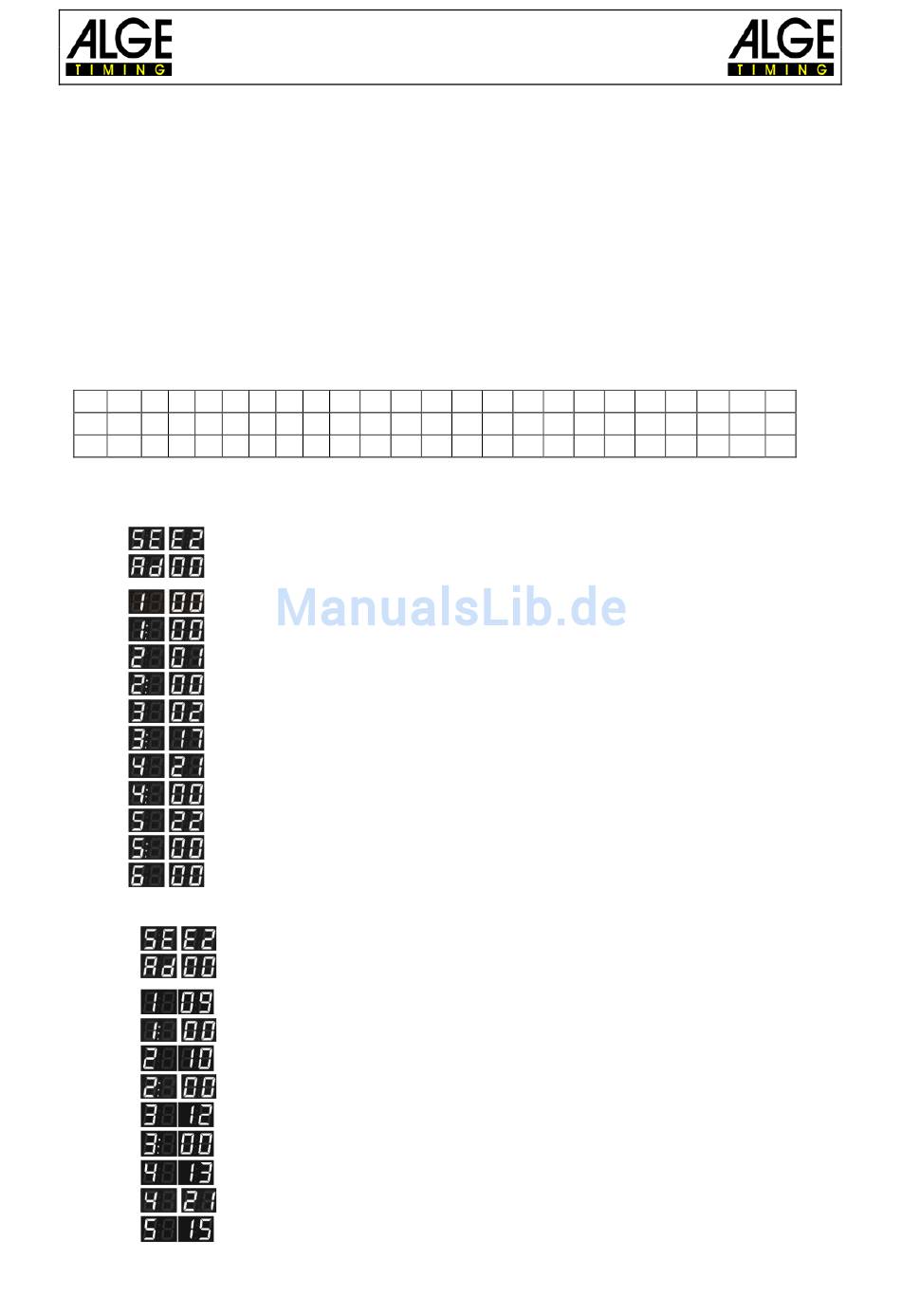

Die Parameter müssen wie folgt eingestellt werden:
1.4.1.1 Anzeigetafel D-LINE für Punkte
1.4.1.2 Anzeigetafel D-LINE für Zeit
Seite 10
Bedienungsanleitung
D-LINE / D-SAT
6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
H H : M M
H H : M M
Erweitertes Protokoll, 2400 bps [A1-40], (S-E2)
Geräteadresse 00 [A3 00], (A00)
Erste Stelle (Digit) ist immer inaktiv [A5-00]
Punkt oder Doppelpunkt nach erster Stelle ist immer inaktiv [A6-00]
Zweite Stelle soll Punkte anzeigen (PZ) [A7-01]
Punkt oder Doppelpunkt nach zweiter Stelle ist immer inaktiv [A8-00]
Dritte Stelle soll Punkte anzeigen (PZ) [A9-02]
Zeigt den Punkt, welcher nach voller Sekunde gesendet wird [B0-17]
Vierte Stelle soll Punkte anzeigen (PZ) [B1-21]
Punkt oder Doppelpunkt nach vierter Stelle ist immer inaktiv [B2-00]
Fünfte Stelle soll Punkte anzeigen [B3-22]
Punkt oder Doppelpunkt nach fünfter Stelle ist immer inaktiv [B4-00]
Sechste Stelle ist immer inaktiv [B5-00]
Erweitertes Protokoll, 2400 bps [A1-40], (S-E2)
Geräteadresse 00 [A3 00], (A00)
Erste Stelle (Digit) zweigt die 1000er Sekunden [A5-09]
Punkt oder Doppelpunkt nach erster Stelle ist immer inaktiv [A6-00]
Zweite Stelle (Digit) zweigt die 100er Sekunden [A7-10]
Punkt oder Doppelpunkt nach zweiter Stelle ist immer inaktiv [A8-00]
Dritte Stelle (Digit) zweigt die 10er Sekunden [A9-12]
Punkt oder Doppelpunkt nach dritter Stelle ist immer inaktiv [B0-00]
Vierte Stelle (Digit) zweigt die Sekunden [B1-13]
Vierte Stelle soll Punkte anzeigen (PZ) [B2-21]
Fünfte Stelle (Digit) zweigt die 1/10 Sekunden [B3-15]
: S S . z
: S S . z h
Pz Pe CR
t Pz Pe CR
