3.2

Stromversorgung

3.2.1

Netzbetrieb

Anzeigetafeln bis 250 cm Ziffernhöhe:
100 – 240VAC / 50-60 Hz, automatische Umschaltung
Anzeigetafeln ab 450 cm Ziffernhöhe und höher:
230 VAC / 50 Hz oder 110 VAC / 60 Hz (Werkseinstellung nach Bestellung)
Manuelle Umschaltung am internen Netzgerät möglich!
3.2.2

Batteriebetrieb

10 – 12 VDC, Anschluss über Amphenol Stecker
3.3 Anschlüsse
3.3.1

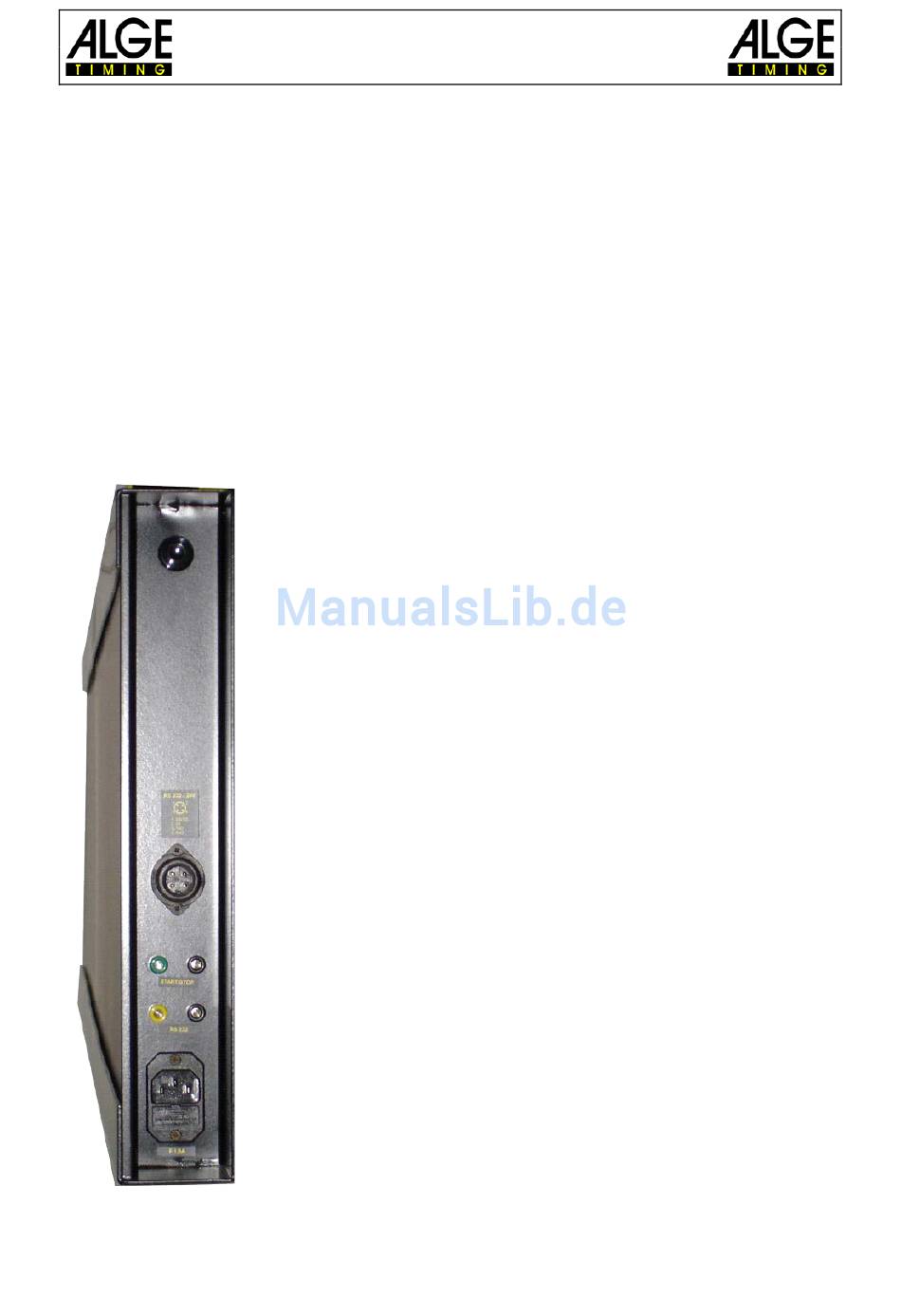

D-LINE

3.3.2

D-SAT

Bei der D-SAT Anzeige sind sämtliche Anschlüsse auf Anschlussklemmen ausgeführt.
Bedienungsanleitung
D-LINE / D-SAT
Manueller Taster zum Einstellen des Anzeigemodus
Amphenol-Stecker:
1 +10 bis 12 Volt
2 Masse
3 Data Out
E Data In
Anschluss für Handtaster (Stoppuhr-, Countdown- und Zählerfunktion)
Data In und Masse
100-240V, 50-60Hz
1.0A Sicherung
