Installation

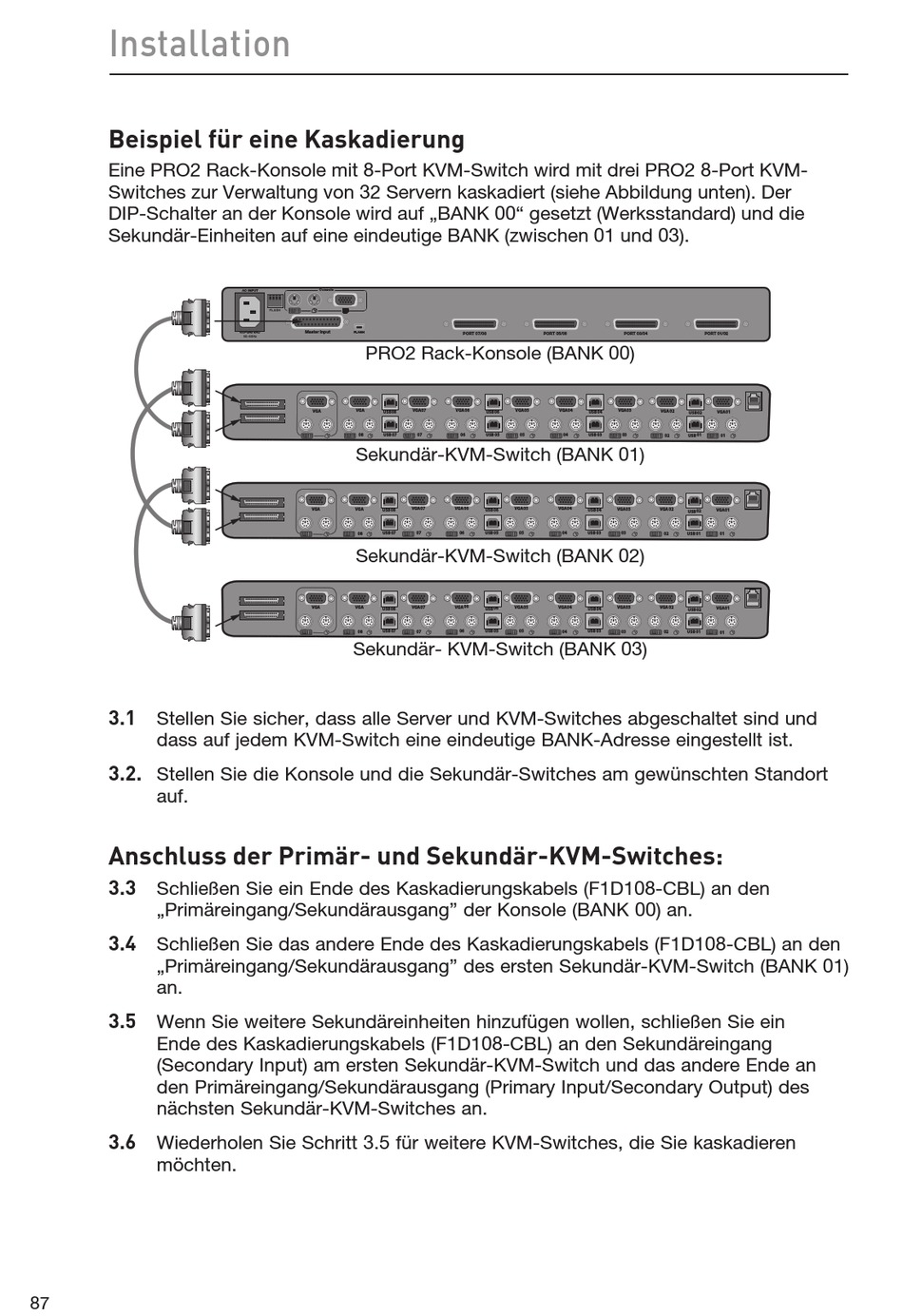

Beispiel für eine Kaskadierung
Eine PRO2 Rack-Konsole mit 8-Port KVM-Switch wird mit drei PRO2 8-Port KVM-
Switches zur Verwaltung von 32 Servern kaskadiert (siehe Abbildung unten). Der
DIP-Schalter an der Konsole wird auf „BANK 00" gesetzt (Werksstandard) und die
Sekundär-Einheiten auf eine eindeutige BANK (zwischen 01 und 03).
3.1
Stellen Sie sicher, dass alle Server und KVM-Switches abgeschaltet sind und
dass auf jedem KVM-Switch eine eindeutige BANK-Adresse eingestellt ist.
3.2.
Stellen Sie die Konsole und die Sekundär-Switches am gewünschten Standort
auf.
Anschluss der Primär- und Sekundär-KVM-Switches:
3.3
Schließen Sie ein Ende des Kaskadierungskabels (F1D108-CBL) an den
„Primäreingang/Sekundärausgang" der Konsole (BANK 00) an.
3.4
Schließen Sie das andere Ende des Kaskadierungskabels (F1D108-CBL) an den
„Primäreingang/Sekundärausgang" des ersten Sekundär-KVM-Switch (BANK 01)
an.
3.5
Wenn Sie weitere Sekundäreinheiten hinzufügen wollen, schließen Sie ein
Ende des Kaskadierungskabels (F1D108-CBL) an den Sekundäreingang
(Secondary Input) am ersten Sekundär-KVM-Switch und das andere Ende an
den Primäreingang/Sekundärausgang (Primary Input/Secondary Output) des
nächsten Sekundär-KVM-Switches an.
3.6
Wiederholen Sie Schritt 3.5 für weitere KVM-Switches, die Sie kaskadieren
möchten.
87
�������
�� �����
FLASH
������� ���
������ �����
�����
50~60Hz
PRO2 Rack-Konsole (BANK 00)
���
���
���
��
��
���
��
Sekundär-KVM-Switch (BANK 01)
���
���
���
��
���
��
��
Sekundär-KVM-Switch (BANK 02)
���
���
���
��
���
��
��
Sekundär- KVM-Switch (BANK 03)
���� �����
���� �����
���
��
���
��
���
��
���
��
���
��
��
��
��
���
��
��
���
��
��
���
��
���
���
��
���
��
��
��
���
��
��
��
���
��
���
��
���
��
���
��
��
���
��
���
��
��
��
��
���� �����
���� �����
���
��
���
��
���
��
���
��
���
��
���
��
��
���
��
��
��
���
��
���
��
���
��
���
��
���
��
���
��
��
��
���
��
��
���
��
���
��
���
��
���
��
���
��
���
��
��
��
���
��
��
